容性トランスインピーダンスアンプの基礎
電気と磁気の世界には、様々な興味深い現象が存在します。その中でも、「容性トランスインピーダンスアンプ」は、電気信号の処理において重要な役割を果たすデバイスです。この記事では、その基本的な概念に焦点をあてて解説していきます。
トランスインピーダンスアンプ（TIA）とは
トランスインピーダンスアンプは、電流を電圧に変換する役割を持つアンプであり、光電子増倍管やフォトダイオードといった光検出器からの電流信号を扱う際に用いられます。このアンプの主な目的は、電流Iを電圧Vに変換することで、電流の小さな変化も電圧として検出可能にすることです。変換された電圧は、次の基本式によって表されます。
\[ V = -I * R_f \]
ここで、Rfはフィードバック抵抗であり、アンプのゲインを決定します。
容性トランスインピーダンスアンプの特徴

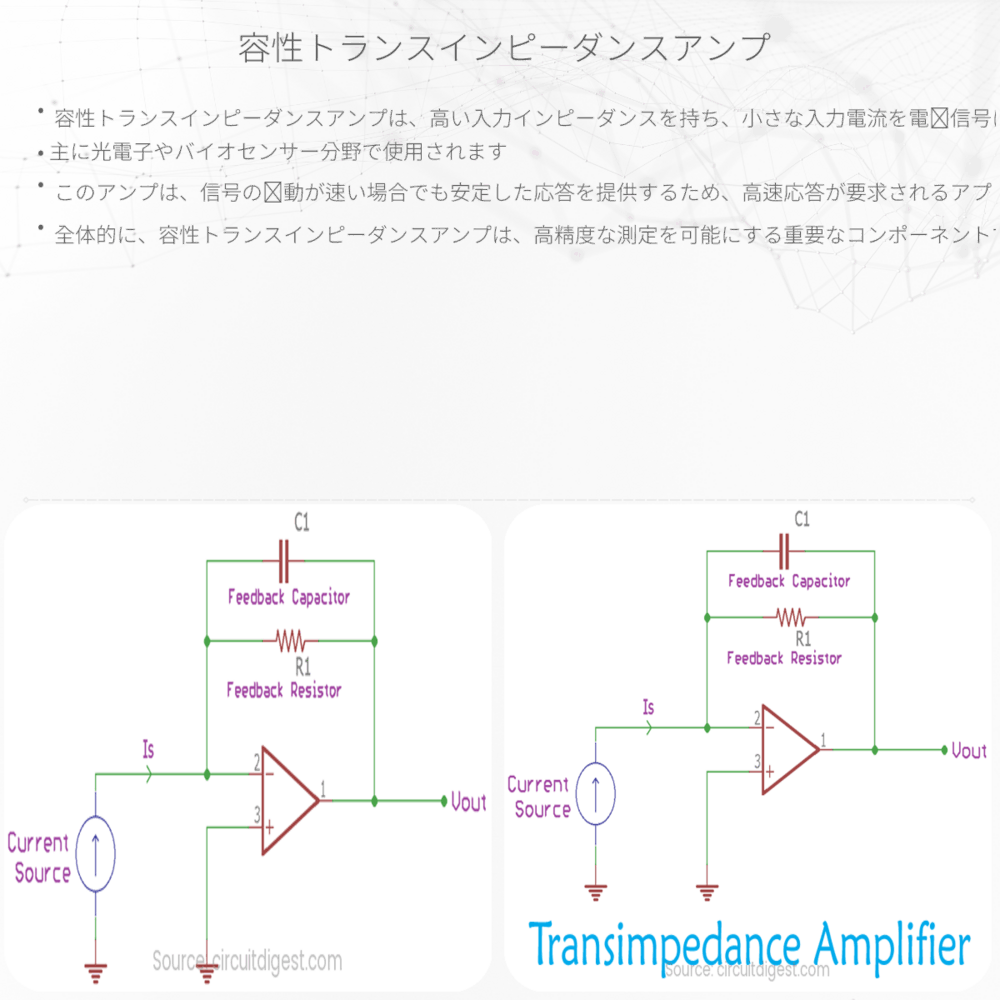

容性トランスインピーダンスアンプは、通常のトランスインピーダンスアンプに容性フィードバック(Cf)を加えたもので、より高速な信号処理が可能です。容性フィードバックを加えることで、アンプが高い周波数での信号に対しても安定性を持つようになります。以下の式で表される通り、Cfはフィードバックループに挿入される。
\[ V = -\frac{I}{\omega*C_f} \]
式中のωは信号の角周波数(ω = 2πf)であり、fは信号の周波数を指します。
容性フィードバックの効果
- 速度：容性フィードバックを追加することで、アンプの周波数応答が向上し、高速信号にも対応できるようになります。
- 安定性：高周波における安定性も向上し、発振を防止しやすくなります。
- ノイズパフォーマンス：適切なCfの選択により、アンプのノイズパフォーマンスを向上させることも可能です。
容性トランスインピーダンスアンプは、ADコンバータへの入力として利用されることがよくあります。ADコンバータは電圧信号をデジタルデータに変換するデバイスであり、このアンプを利用することで、より正確で高速なデータ処理が可能になります。
まとめ
容性トランスインピーダンスアンプは、電子回路設計において非常に有用なツールです。光信号や高速信号の処理を行う際には、この種のアンプの理解と適切な応用が重要となります。上述の基本知識は、これらのアンプの基本的な機能と利点を理解する第一歩であり、より深い物理学や工学の知見に繋がっていきます。
エレクトロニクスの世界には無限の可能性があります。容性トランスインピーダンスアンプを始めとするこのようなデバイスの原理を理解していくことで、私たちのテクノロジーや工業はさらに発展していくでしょう。
