固定抵抗器とは、電流値を制御し電圧を分割する基本的な電子部品で、電子回路の重要な構成要素です。
固定抵抗器とは

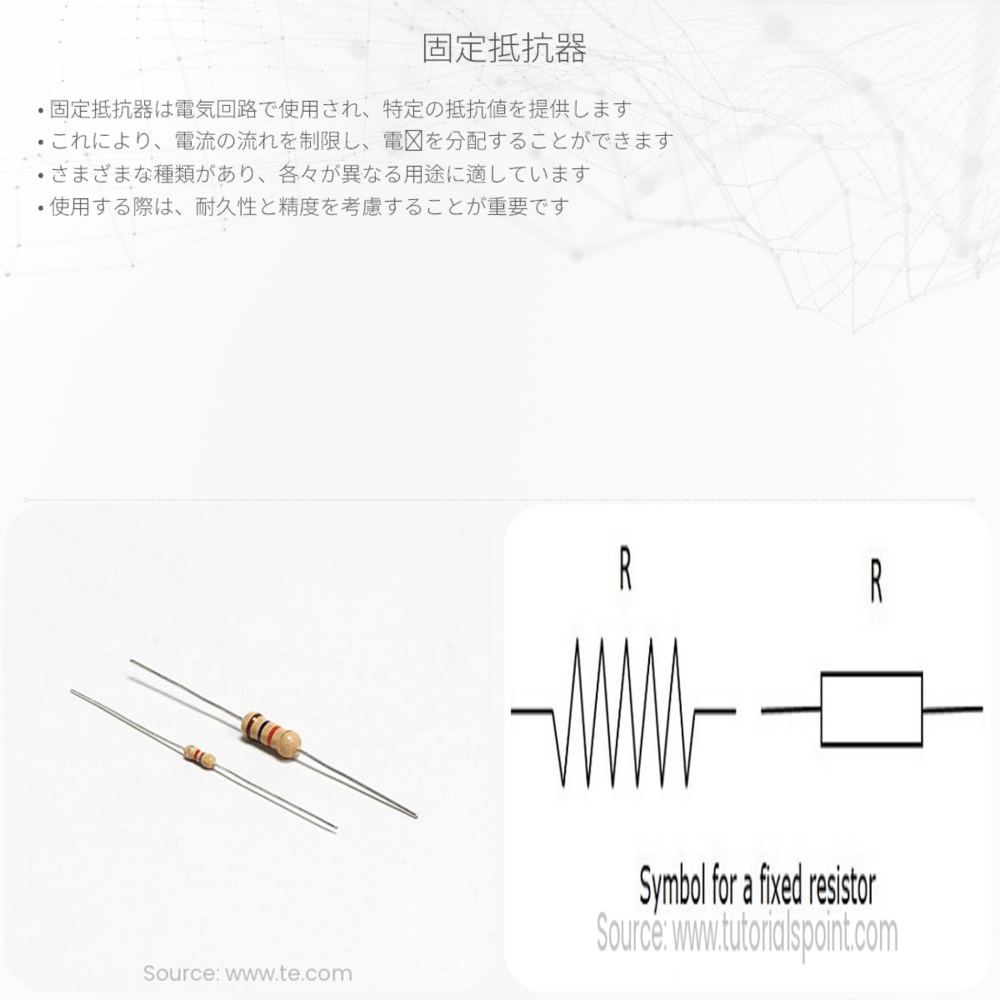

固定抵抗器とは、電気回路において電流の流れを一定の値で抑えるための部品です。この抵抗器はその名の通り、抵抗値が固定されているため、選択された抵抗の値を変更することはできません。固定抵抗器は、電子回路における基本的な構成要素であると同時に、回路の性能を決定する重要な役割を担っています。
固定抵抗器の機能
固定抵抗器の主な機能は、次の3つです：
- 電流制御：電流の量を制限して、他の電子部品が過剰な電流で損傷することを防ぎます。
- 電圧分割：複数の抵抗器を接続することで、電圧を分割して回路の特定の部分に適切な電圧を供給します。
- 発熱：電力を熱エネルギーに変換することで、加熱装置やセンサーなどに使用されます。
固定抵抗器の種類
固定抵抗器には、使用材料や製造技術により、さまざまなタイプがあります。主に次のようなものがあります：
- カーボン抵抗器：カーボン粉末と接着剤を混ぜて作られ、低価格ですが、精度はそこまで高くありません。
- 金属皮膜抵抗器：金属の薄い層をセラミック素材にコーティングしたもので、高精度で安定性があります。
- ワイヤ巻き抵抗器：金属線をセラミックロッドに巻いて作られ、高電力に耐えることができます。
オームの法則と抵抗
オームの法則は電気回路における基本的な法則で、電圧(V)、電流(I)、抵抗(R)の関係を示します。具体的には以下のような関係式が成立します。
V = I * R
この式から、特定の電圧をかけたときに抵抗器を通過する電流の大きさを求めることができます。例えば、10Vの電圧を5Ωの抵抗器にかけると、オームの法則により電流は2Aであることがわかります。
固定抵抗器の使用
固定抵抗器は多岐にわたる電子回路で使用されています。ライトの明るさを調節するディマースイッチや、オーディオ機器の音量調整などがその例です。また、電圧を読み取る電圧分割回路にも使われたり、LEDを使った電子機器では適切な電流を確保するために欠かせない部品です。
抵抗値は通常、抵抗器の表面に色コードで示されており、これによって抵抗値や許容誤差を識別することができます。電子回路の設計や修理を行う際、正しい抵抗値の抵抗器を選択することが極めて重要です。
まとめ
固定抵抗器は、電子回路における不可欠なコンポーネントであり、電流を制限し、電圧を分配し、熱を発生させるなど様々な機能を持っています。適切な抵抗器を選び、オームの法則を理解することで、安全で効果的な電子回路を設計することが可能になります。これらの知識は、電子工学の基礎とも言え、学習初心者にとっては特に重要です。
