固体温度センサーは精密な温度計測を可能にする技術で、サーミスタ、RTD、熱電対、半導体型センサーの原理と応用を解説します。

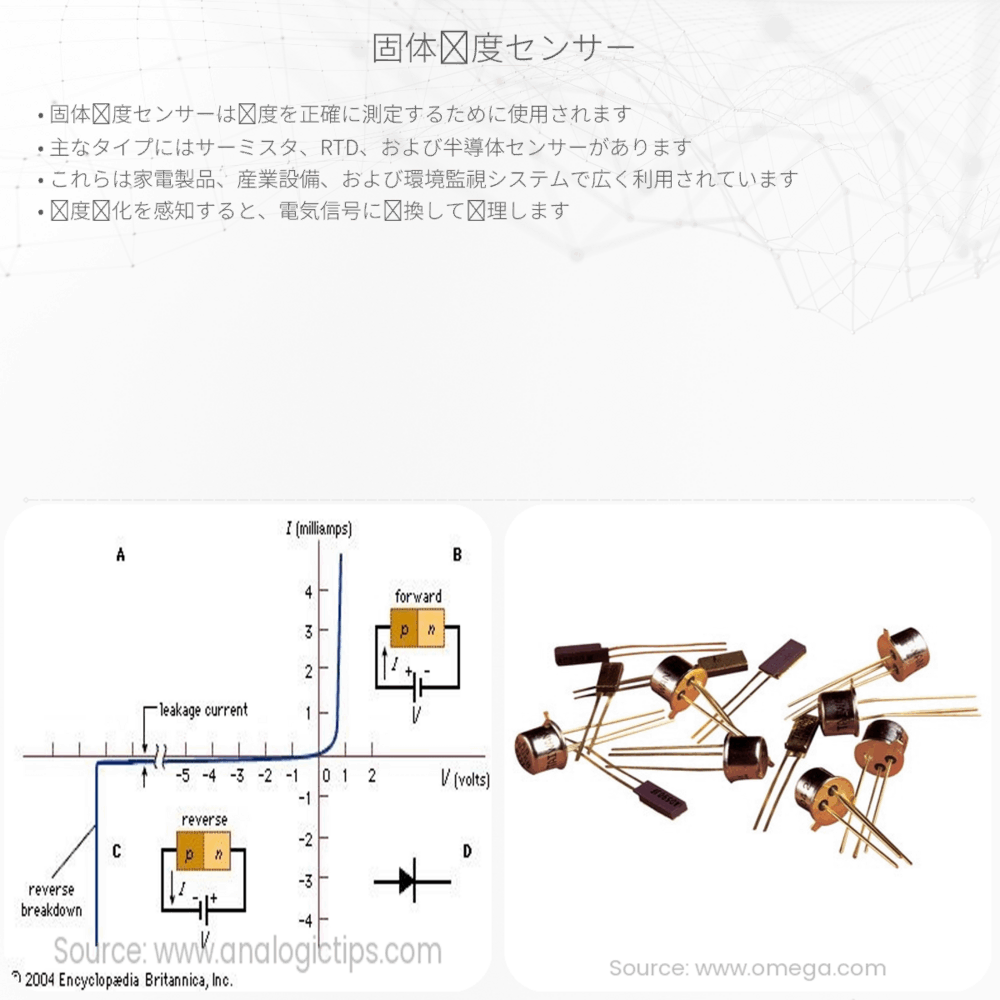

固体温度センサーとは
固体温度センサーは、物体や環境の温度を計測する装置で、電子機器や自動化システム、産業機械など幅広い分野で利用されています。電気と磁気の原理を利用して、温度に応じた電気信号を出力することで、温度を監視したり制御したりする重要な役割を果たします。
固体温度センサーの種類と原理
- サーミスタ
サーミスタは「温度に依存する抵抗」を持つセンサーです。積層された半導体材料から作られ、温度が変化するとその抵抗値が変動します。NTC (Negative Temperature Coefficient) サーミスタは温度が上がると抵抗値が下がる特性を持ち、PTC (Positive Temperature Coefficient) サーミスタは温度が上がると抵抗値が上がる特性を持ちます。
- RTD（抵抗温度検出器）
RTDは金属の抵抗値が温度に比例して変化する性質を利用した温度センサーです。通常、プラチナなどの純度が高く温度変化に対する抵抗変化が安定している金属が使用されます。
- 熱電対
異なる２種類の金属を接合し、その接合点の温度変化によって生じる起電力（ゼーベック効果）を測定する方式です。金属によって生じる起電力が異なるため、測定したい温度範囲に適した熱電対を選ぶことが重要です。
- 半導体型温度センサー
半導体材料の特定の電気特性が温度に応じて変化する性質を利用します。半導体材料のバンドギャップが温度によって変動し、その変動を検出し温度を測定する原理に基づいています。
固体温度センサーの応用
固体温度センサーは家庭用エアコン、冷蔵庫から産業の熱管理システム、医療機器、さらには宇宙船に至るまで多種多様な応用があります。特に半導体製造プロセスや化学反応プロセスなど、正確な温度管理が必要な場で重宝されています。
温度センサーの選択基準
温度センサーを選ぶ際には、次のような要素を考慮する必要があります：
- 測定したい温度範囲
- 必要な温度分解能と精度
- 応答速度
- 環境に対する耐久性
- コスト
まとめ
固体温度センサーは、電気と磁気の原理を駆使して私たちの生活や産業に欠かせない技術です。その種類も多岐にわたり、用途に応じた適切なセンサーを選択することで、効率的かつ正確な温度管理が可能になります。このように、物理現象を利用して様々な問題を解決するのが物理学と工学の面白いところです。これからも固体温度センサーをはじめとするセンサー技術の理解を深め、より良い社会の実現に役立てましょう。
