周波数シンセサイザーは精密な周波数制御を実現する電子回路で、無線通信や放送、測定器に不可欠です。
周波数シンセサイザーとは
周波数シンセサイザーは、電子デバイスの一種であり、設定可能な周波数を正確に生成することができる電子回路です。無線通信、テレビ放送、および各種の測定器などにおいて、所望の周波数を生成するために使用されています。
周波数シンセサイザーの基本原理
一般的に、周波数シンセサイザーは、周波数を精密に制御するために、フェーズロックドループ(PLL)と呼ばれるフィードバックシステムを利用します。

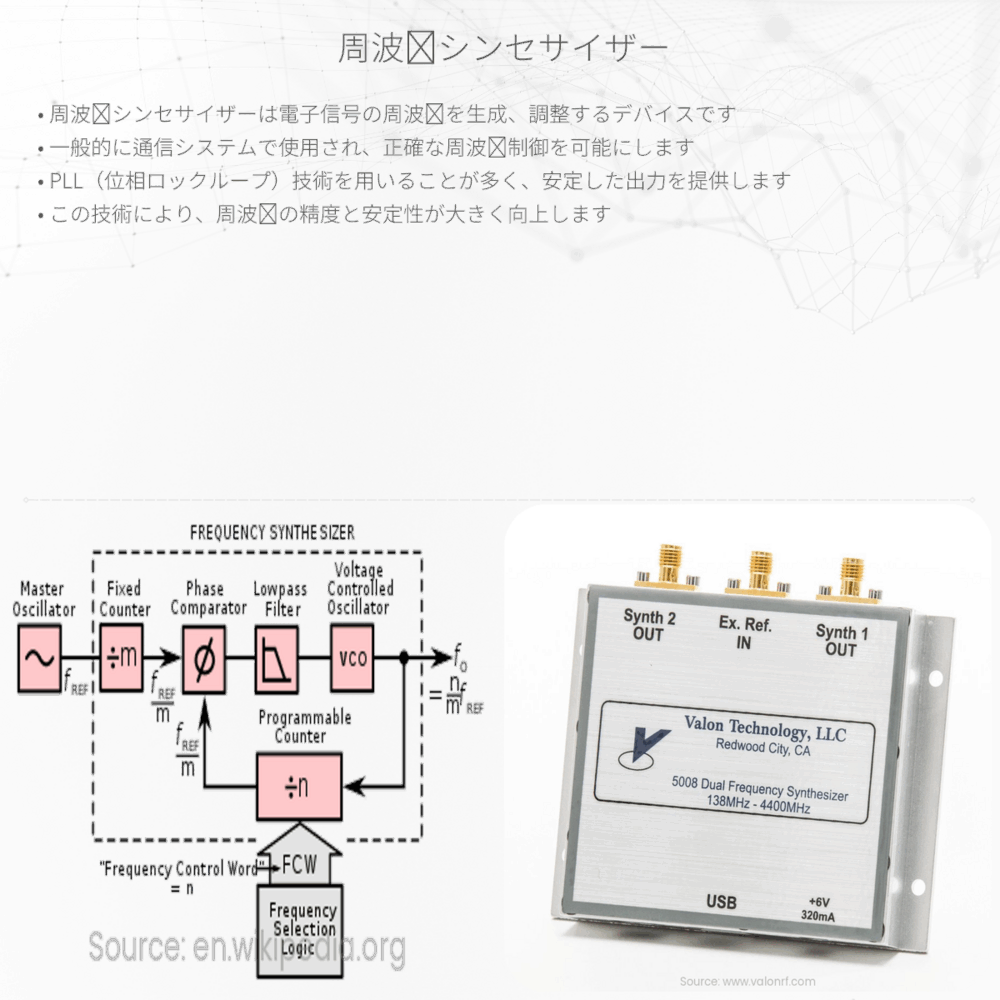

フェーズロックドループ（PLL）の動作原理
- 参照発振器：安定した周波数源であり、基準となる周波数を提供します。
- 位相比較器：参照発振器からの信号と、フィードバックループを通した信号の位相を比較します。
- チャージポンプ：位相比較器からのエラーシグナルに基づき、フィルターを通じて電圧制御発振器(VCO)に送る電流を制御します。
- 電圧制御発振器(VCO)：入力された制御電圧に応じて周波数を変化させる発振器です。
- ディバイダ（分周器）：VCOからの高周波数を、PLLのフィードバックループで同相で比較可能な周波数に分周します。
このシステムでは、位相比較器が参照発振器とVCOによる信号の位相差を検出し、位相が一致するようにVCOを制御します。このフィードバックメカニズムが、高い周波数安定性を実現します。
周波数シンセサイザーの種類
周波数シンセサイザーにはいくつかの種類がありますが、代表的なものとして以下の2種類が挙げられます。
- ダイレクトアナログシンセサイザー：可変分周器、混合器、フィルターを使用して周波数を合成します。柔軟な周波数設定が可能ですが、複雑な回路設計が要求されます。
- ダイレクトデジタルシンセサイザー（DDS）：デジタルデータ処理を利用して、周波数を合成します。高い分解能と高速なスイッチングが特徴です。
周波数シンセサイザーの応用
周波数シンセサイザーは、様々な産業で重要な役割を果たしています。通信では、正確なキャリア周波数を生成するために使用され、放送ではチャンネルごとの周波数を制御します。また、電気測定器やオシロスコープといった測定器類で、信号の周波数を合成するのにも使用されており、精密な測定を可能にします。
このように周波数シンセサイザーは、現代の電子工学における基礎的かつ不可欠なコンポーネントの一つであり、電気と磁気の法則を応用して、私たちの生活をより便利で効率的なものとしています。
