可変リラクタンス加速度計の概要について説明し、その原理、構造、利点と産業応用を解析する記事です。高精度な加速度測定技術を紹介。
可変リラクタンス加速度計とは
可変リラクタンス加速度計は、加速度の測定に用いられるセンサーの一種です。物理学の領域で、電気と磁気の相互作用を利用しています。その基本原理は、可変リラクタンス、つまり磁気回路における磁気抵抗の変化を測定することによって加速度を検出します。
加速度計の基本原理
加速度計は、物体の加速を測るための装置で、すべての加速度計は物体に加わる力を感知して動作します。ニュートンの運動の第二法則 F = m * a（力は質量と加速度の積に等しい）に基づき、力の変化を加速度に換算することができます。
可変リラクタンス加速度計は、その構造内で発生する磁気回路のリラクタンス（磁気抵抗）の変化を検出することで加速度を計測します。リラクタンスは、コイルの周囲の透磁率（磁気を通しやすさ）に依存するため、透磁率の変化はリラクタンスの変化を引き起こします。そして、このリラクタンスの変化が電気信号に変換されて加速度が計測されます。

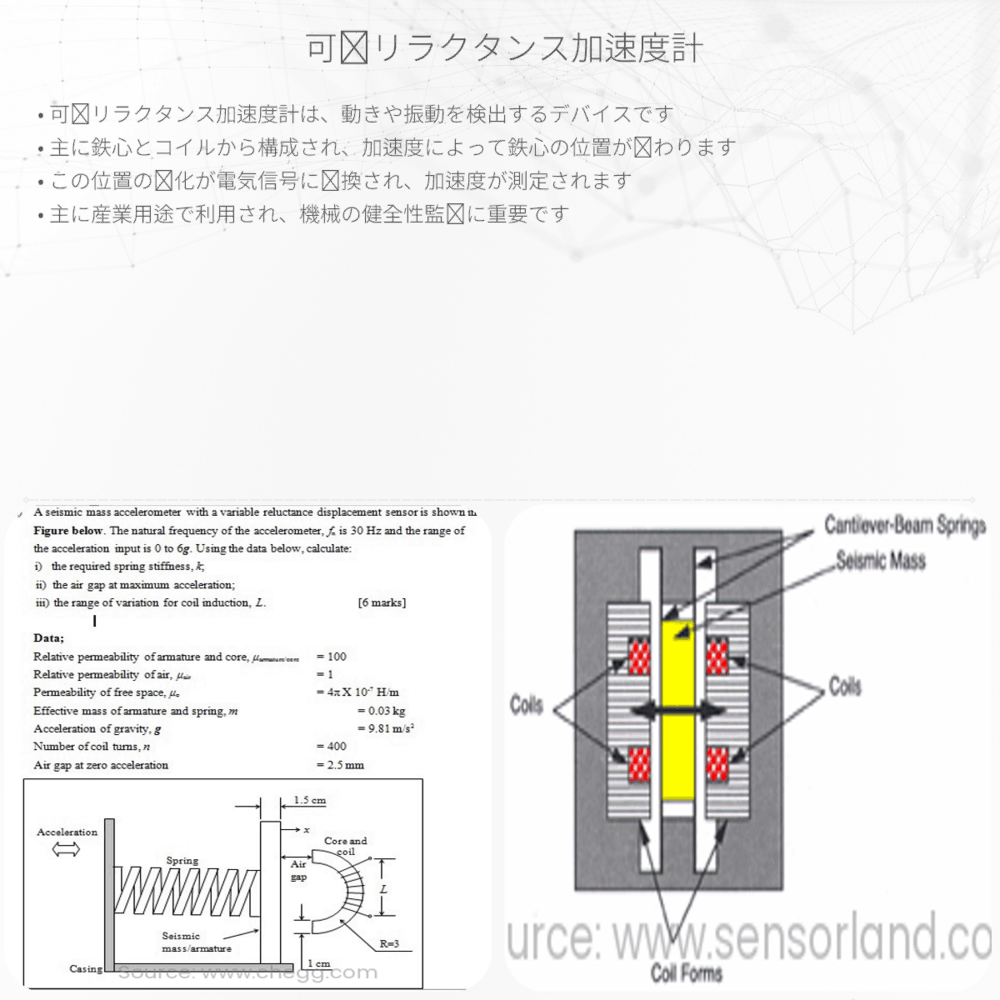

可変リラクタンス加速度計の構造
一般的な可変リラクタンス加速度計は、可動部と固定部から構成されます。固定部はコイルや磁石を含み、可動部は質量と磁性材料でできた振り子やビームの形をしています。この可動部は外部からの加速度によって動き、磁気回路のギャップを変化させます。これによりリラクタンスが変化し、そこを流れる電流に影響を与え結果として加速度が計測されます。
可動部の位置の変化によってリラクタンスが変化し、その結果コイルを通る誘導電流が変化します。この電流の変化を検出することで、物体が受ける加速度を測定できるのです。
可変リラクタンス加速度計の利点と応用
可変リラクタンス加速度計は、その構造上、非常に頑丈で環境に左右されにくい特徴を持ちます。また、低コストで製造が可能で、幅広い産業での利用が見込まれています。自動車業界では衝突テストの際に、航空宇宙分野ではロケットや衛星の打ち上げ時の挙動分析に、また工業分野では機械振動の監視に使用されることがあります。
また、リアルタイムでの加速度測定が可能なため、例えば地震の初動をキャッチし早期警報システムに組み込むといった応用も考えられます。
まとめ
可変リラクタンス加速度計は電気と磁気の法則を利用した高精度な加速度センサーです。その単純で頑丈な設計は、多くの産業での応用が期待されており、私たちの身の回りのさまざまな技術に役立っています。この加速度計は、物理と工学の素晴らしい融合例と言えるでしょう。
