単相誘導電動機とは
単相誘導電動機（Single-phase induction motor）は電気モーターの一種であり、その名の通り、単相交流電力を使用して運動エネルギーを生み出します。家庭用の電源は通常単相交流であるため、エアコン、洗濯機、冷蔵庫などの家庭用機器や小型の工業用機器に広く利用されています。
単相誘導電動機の動作原理
単相誘導電動機は、磁場と電流との相互作用に基づいて動作します。単相のAC電源を電動機に供給すると、固定子（ステータ）コイルに流れる電流が磁場を生み出します。しかし、単相電流によって生成される磁場は時間によって大きさが変化するものの、回転磁場ではありません。通常、回転磁場は三相交流で得られるものですが、単相電動機においては工夫を凝らして回転磁場を作ります。

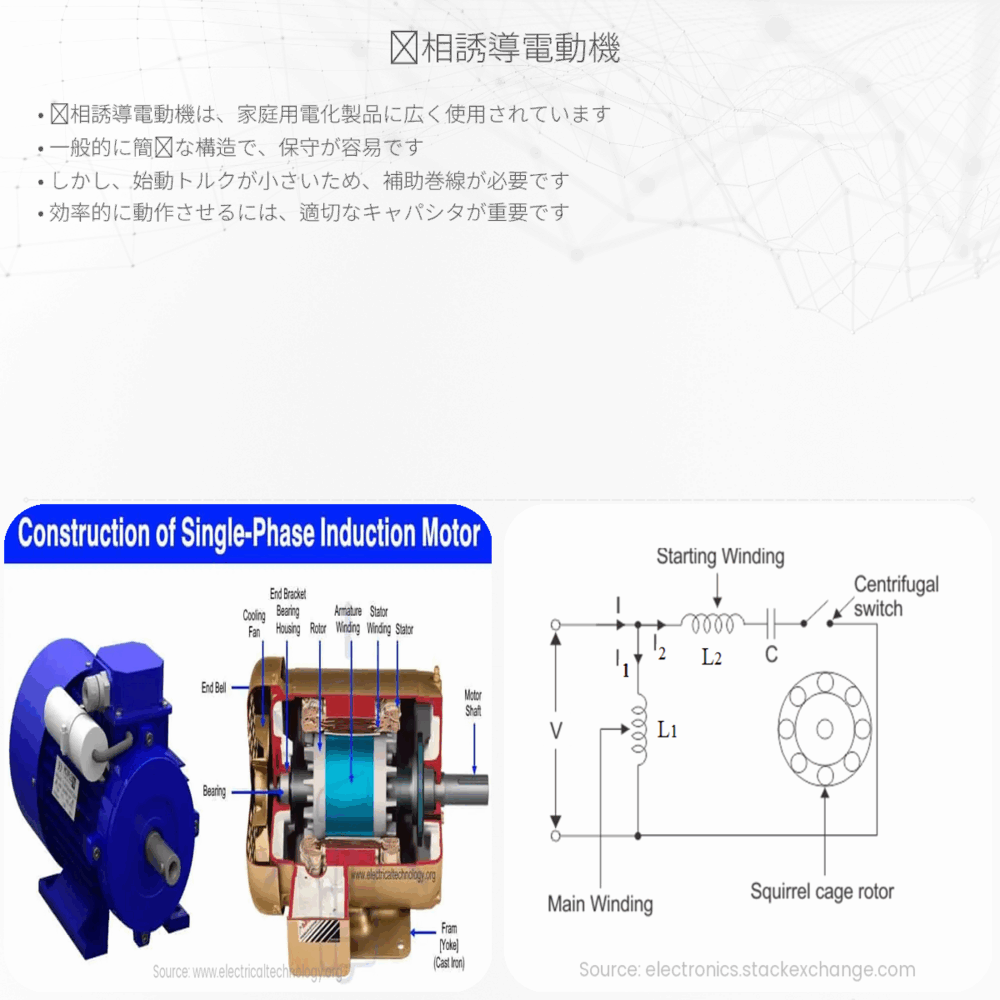

この工夫の一つに始動巻線があります。オープン状態の単相誘導電動機の固定子には二つの巻線、つまり主巻線と始動巻線が設けられていることが多いです。始動巻線は主巻線に対して物理的にずれた位置に設置され、始動用コンデンサなどの補助機器を使用して位相をずらすことで、仮想的な回転磁場を作り出します。この回転磁場が回転子（ロータ）上にある導体に誘導電流を生じさせ、ロータがトルクを発生して回転を開始します。
単相誘導電動機の種類
単相誘導電動機にはいくつかの異なるタイプがありますが、主に以下の三つがあります。
- 永久分割キャパシタモーター: 始動巻線に永久に接続されたキャパシタを使用します。始動と運転の両方に使用されるため、始動特性と運転特性が優れています。
- キャパシタスタートモーター: 大きな始動トルクが必要な用途に適しています。キャパシタは始動時のみ接続され、モーターがある程度の速度に達すると始動巻線から切り離されます。
- 抵抗スタートモーター: 始動巻線に抵抗を接続して始動トルクを改善しますが、キャパシタを使用するタイプに比べると始動トルクは小さくなります。
単相誘導電動機の特徴
単相誘導電動機は、小型でコストが低く、簡単に扱えるという特徴があります。ただし、大きな出力が必要な工業用途には向いておらず、その場合はより効率の良い三相誘導電動機が用いられることが一般的です。また、単相モータは三相モータと比較して始動トルクが小さく、負荷変動に対する安定性が劣ることがあります。
総じて、単相誘導電動機は家庭用の小型電化製品や工具など、軽～中負荷の用途に適していると言えます。そのシンプルな構造と手軽さは、日常生活において非常に価値のある技術です。
