光学ジャイロスコープとは、物体の回転をリングレーザーやファイバー光学コイルを用いてサグナック効果により高精度に検出する装置です。
光学ジャイロスコープとは何か
光学ジャイロスコープは、物体の回転を検出する装置であり、その基本原理は「光の干渉」と「サグナック効果」という物理現象に基づいています。航空機や船舶、人工衛星など、正確な方向制御が求められる分野で使用されています。
光学ジャイロスコープの原理

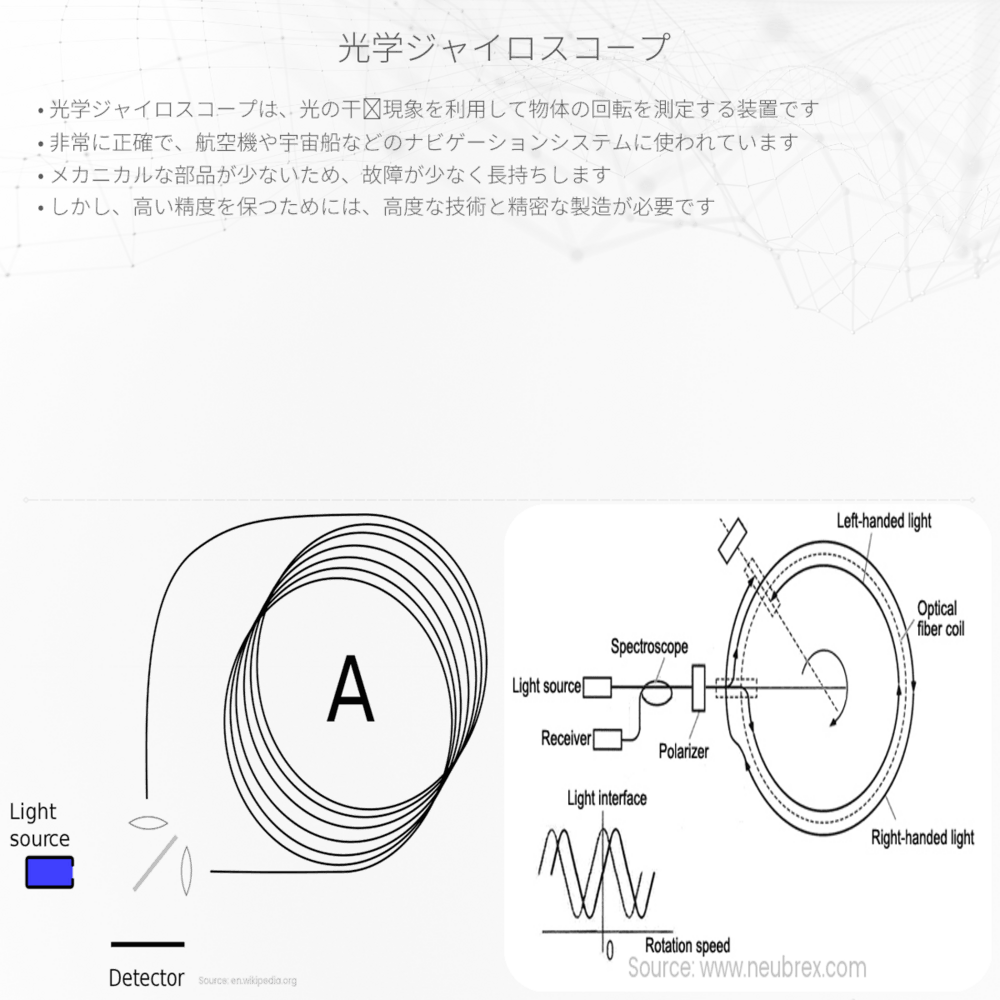

光学ジャイロスコープの心臓部はリング状の光路（リングレーザーやファイバー光学コイル）であり、この中を光波が同時に時計回りと反時計回りの2つの方向に進むように設計されています。ジャイロスコープが回転を始めると、サグナック効果により、回転と同じ方向に進む光波のパスはわずかに長くなり、逆方向に進む光波のパスは短くなります。結果として、2つの光波がリングを一周するのにかかる時間に差が生じます。
リングを出た後、2つの光波は干渉計にて干渉させられ、その干渉パターンには光路の時間差に応じた明暗の縞模様が現れます。リング内部での光の進行時間の差は、回転の速度に関連しており、この縞模様の変化から回転速度を非常に高い精度で計測することができます。
サグナック効果
光学ジャイロスコープの原理の核心部分であるサグナック効果は物理学者ジョルジュ・サグナックによって1913年に発見されました。数学的には以下の式で表されます。
Δt = (4Aω)/(c2n)
- Δtは光波の進行時間の差
- Aは光が進むループの面積
- ωは回転角速度
- cは光速
- nは媒体の屈折率
この式から、回転角速度ωが大きいほど、時間差Δtも大きくなり、干渉縞のずれが顕著になることが分かります。
光学ジャイロスコープの応用
光学ジャイロスコープはその高い精度と信頼性から、航空機の慣性航法システム（INS）やミサイルの誘導システム、自動車の安全システム、さらにはロボティクスなど広範な分野で応用されています。また近年では、自律運転技術の進展に伴って、自動車内での使用も増加しています。
これらのシステムは光学ジャイロスコープの能力を活かして、移動体の正確な位置や方向を把握することで、高度なナビゲーションと安定した動作を可能にしており、現代技術にとって不可欠なコンポーネントの一つです。
まとめ
光学ジャイロスコープは物理学の基本原理を応用しており、最先端の技術や日常生活における多くの応用可能性を持つ興味深いデバイスです。その分かりやすい原理と高度な技術は、エンジニアや学生、そして物理学に関心のあるすべての人々にとって魅力的な学問分野であると言えるでしょう。
