光ファイバージャイロスコープ（FOG）は、サニャック効果を利用した回転検出装置で、航空機や船舶などにおける高精度な姿勢制御とナビゲーションに不可欠です。
光ファイバージャイロスコープとは
光ファイバージャイロスコープ（以下、FOG：Fiber Optic Gyro）は、光の干渉原理を利用して物体の回転を検出する装置です。航空機、船舶、宇宙機などの慣性航法システムに用いられ、高精度な姿勢制御やナビゲーションが要求される分野で重宝されています。
FOGの原理
FOGの基本原理はサニャック効果に基づいています。光が回転する物体内の閉じた経路を進むと、回転による相対的な運動に対して、光路の長さが変化し、光の位相に差が生じます。この現象を利用して、FOGでは光を二つの方向に分けて同じ光ファイバー内を逆回りに通し、出口でこの二つの光の干渉パターンを観測することで、回転速度を測定します。
サニャック効果とは
サニャック効果は、回転する参照系内で光束が伝播するときに観測される現象です。回転する系で光が出発点に戻ってくるためには、回転方向への相対的な運動を補償する必要があり、その結果として位相差が生じます。
FOGの構造

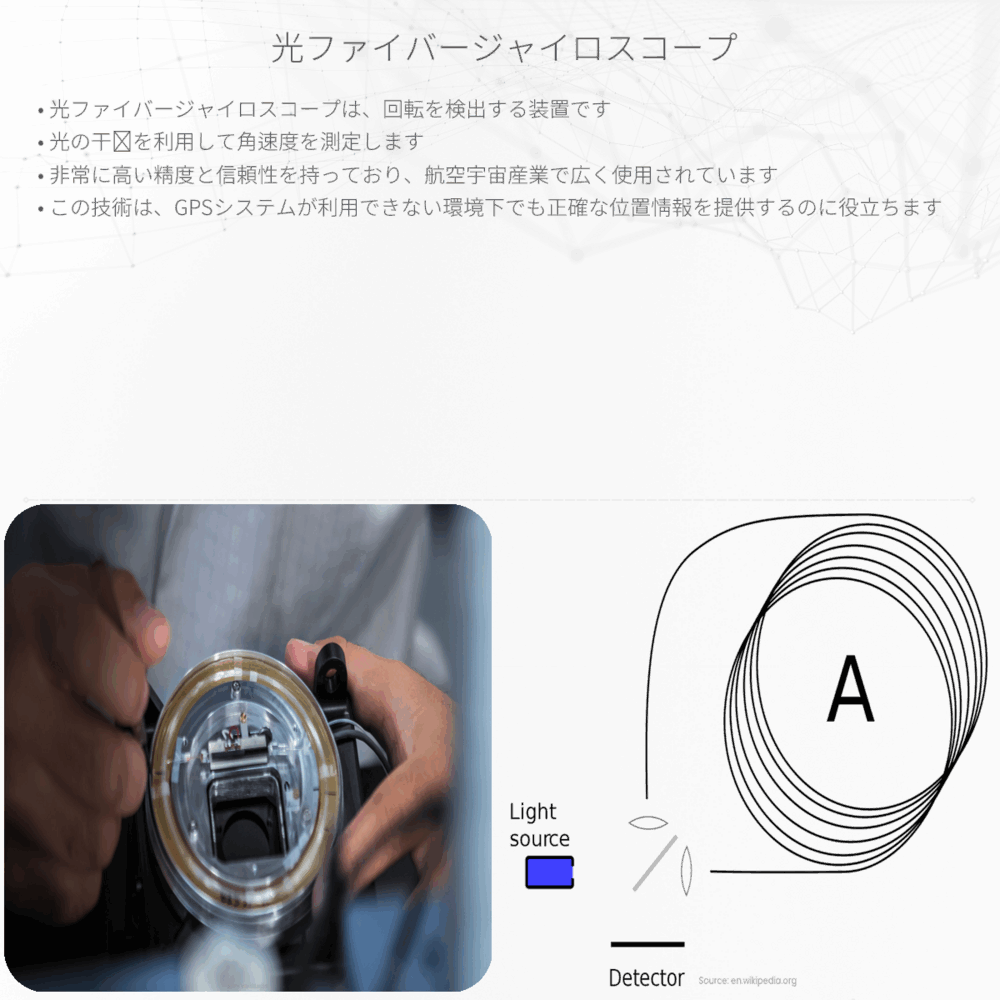

FOGは主に光源（レーザーやLEDなど）、光ファイバーコイル、ビームスプリッター、フォトディテクターなどから構成されます。ビームスプリッターは入射光を二つに分け、光ファイバーコイルを逆方向に循環させた後、再びビームスプリッターで合成し、フォトディテクターが干渉パターンを検出します。
FOGの応用
- 航空機の慣性航法装置
- 宇宙機の姿勢制御システム
- 船舶のナビゲーションシステム
- 地震計測装置
- 自動車のステアリング制御
メリットとデメリット
FOGには多くのメリットがあります。たとえば温度変化や振動への強さ、無動作部品が少ないための長寿命、小型で軽量などが挙げられます。反面、FOGは製造費用が高いことや、非常に正確な測定をするために高品質の光ファイバーが必要であるなどのデメリットもあります。
まとめ
光ファイバージャイロスコープは、精密な回転センサとして最先端の技術領域をリードしています。物理の基本原理に基づいて、精密な計測と安定性を兼ね備えたファイバージャイロは、今後も様々な技術発展に寄与していくことでしょう。
