光ファイバーコネクタの基礎から種類、構造、接続手順までを徹底解説。データ通信に不可欠なコンポーネントの理解を深めよう。
光ファイバーコネクタの概要
光ファイバーコネクタは、データ通信の重要な役割を持っています。これは、高速で信頼性の高いインターネット接続を可能にするため、光信号を送受信するためのデバイスです。コネクタは光ファイバー同士を接続するだけでなく、ファイバーと機器を繋ぐ際にも使用されます。

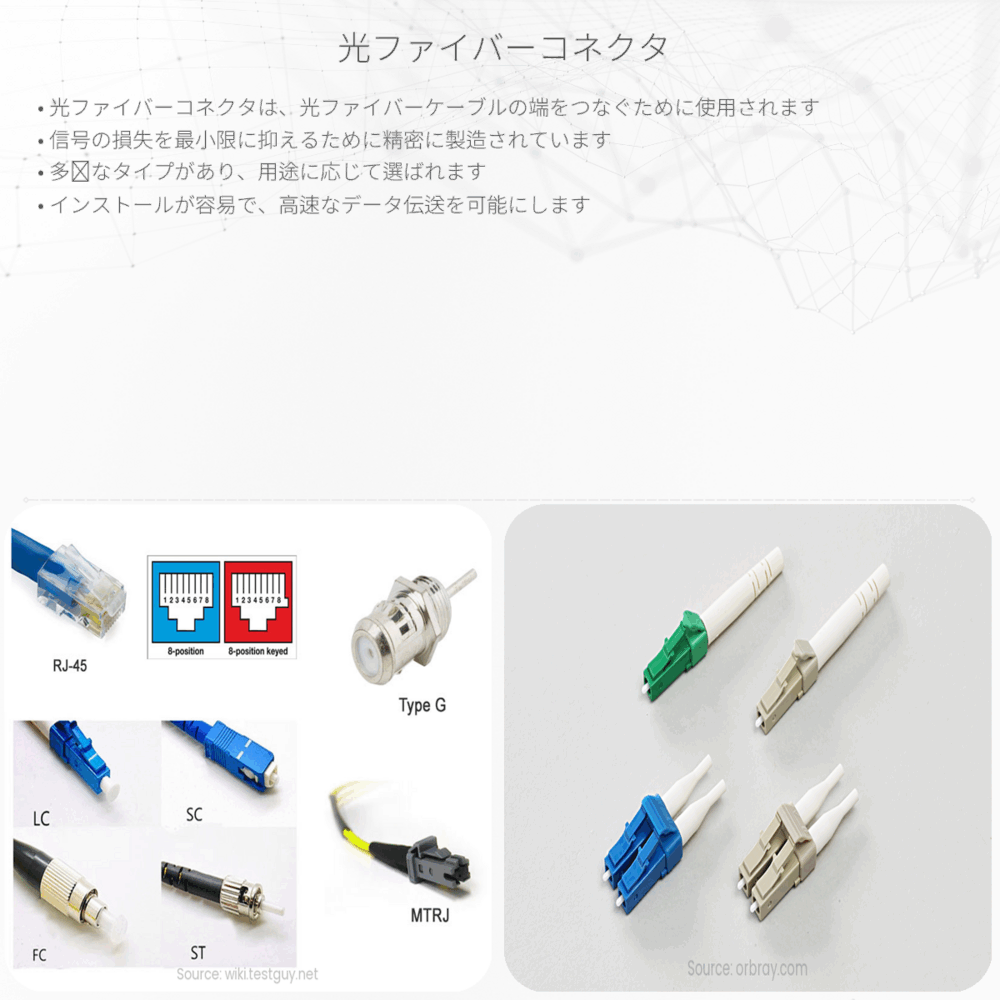

光ファイバーコネクタの種類
光ファイバーコネクタにはいくつかの種類があり、使用される環境や目的によって選ばれます。以下は最も一般的なタイプのコネクタです。
- SC（Square Connector）コネクタ：四角い形をしており、プッシュプル機能が特徴。
- LC（Lucent Connector）コネクタ：コンパクトなデザインで、高密度に配線する場合に適しています。
- ST（Straight Tip）コネクタ：ベイオネット式の固定機構を持ち、一般的なネットワークに用いられます。
- FC（Ferrule Connector）コネクタ：ネジ式で固定され、振動が多い環境に適しています。
- MT-RJ（Mechanical Transfer-Registered Jack）コネクタ：小型で、二つのファイバーを1つのコネクタで接続できます。
光ファイバーコネクタの構造と機能
光ファイバーコネクタは、主に以下の部品から成り立っています。
- フェルール：ファイバーの端を保持し、正確に整列するための部品。
- ハウジング：フェルールを保護し、物理的な接続を提供する外側の部品。
- クリップ：複数のコネクタを一緒に固定するための部品。
これらの部品によって、光ファイバーの端同士が正確に結合され、光信号が効率的に伝送されるようになります。
光ファイバーコネクタの接続手順
光ファイバーコネクタの接続手順は、以下の通りです。
- コネクタの先端を清掃する。
- フェルールに光ファイバーを挿入し、必要に応じて固定する。
- ハウジングを使用してフェルールが含まれるコネクタの部分を組立てる。
- 相手方のコネクタまたはアダプタに接続する。
これらのステップは、信号の損失を最小限に抑え、信号の品質を保つために重要です。
まとめ
光ファイバーコネクタは、現代の通信システムにおいて欠かせないコンポーネントです。その多様な形状やタイプは、異なる要求に対応するために設計されています。また、正確な接続と保守の簡便さが求められるため、扱い方も非常に重要です。この技術の発展に伴い、より速く、より安定したデータ通信が可能になり、私たちの日常生活やビジネスにおいて多大な利益を提供しています。
