優先順位エンコーダーとは
優先順位エンコーダーは、デジタル回路設計で一般的に使用される論理装置の一つです。複数の入力信号の中から最も優先度が高い信号を特定し、その信号の位置を二進数で表現する機能を持ちます。この装置は、特にコンピュータのデータ処理やロボット工学において重要な役割を果たしています。

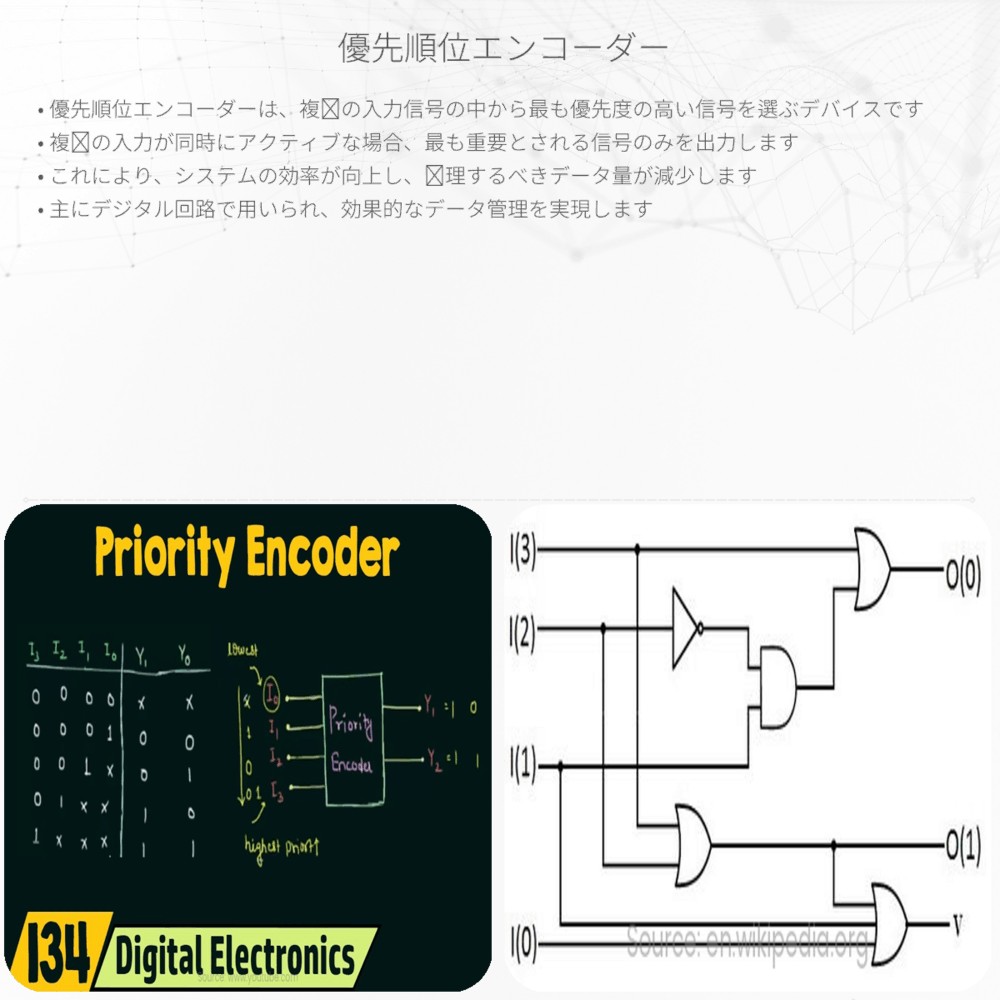

優先順位エンコーダーの構造
一般的な8入力優先順位エンコーダーは、8つの入力信号（通常は I7から I0まで）と、3ビットの二進数出力（O2、O1、O0）、そして有効信号の出力（Vout）があります。ほとんどの場合、入力I7が最優先で、I0が最低の優先順位とされています。
優先順位エンコーダーの動作原理
優先順位エンコーダーの動作は簡単です。エンコーダーは同時に複数の入力がアクティブになっている状況で、最も優先度の高いアクティブな入力を解読することができます。例えば、もし入力 I6と I2が同時にアクティブである場合（両方とも「1」の状態）、優先順位エンコーダーは I6の方を優先して、出力として二進数「110」と有効信号を返します。
優先順位エンコーダーの応用例
優先順位エンコーダーは多くの実用的な応用があります。例えば、キーボードやコントローラーのような入力デバイスにおいて、複数のキーが同時に押された時にどれを優先するかを決定するのに使用されます。また、割り込みリクエストを管理するコンピュータシステムにおいても使用され、どの割り込みを最初に処理するかを決定する際に優先順位エンコーダーが役立ちます。
まとめ
優先順位エンコーダーは、あるグループの信号の中で最も重要な信号を判別し、それを簡単な二進数のコードとして表現する単純だが強力な装置です。デジタルシステムのデザインで、複雑な選択や決定を行う際に不可欠なツールとなっています。
