位相シフト発振器についての解説記事。電子回路がどのように交流信号を生成し、その原理、式、そして応用分野にわたる概要を紹介します。
位相シフト発振器とは
位相シフト発振器は、特定の周波数で振動する交流信号を生成する電子回路の一種です。その名の通り、この発振器は信号の位相をシフトすることによって、継続的な振動を実現します。位相シフト回路を利用して、希望する周波数の正弦波信号を生成することができます。

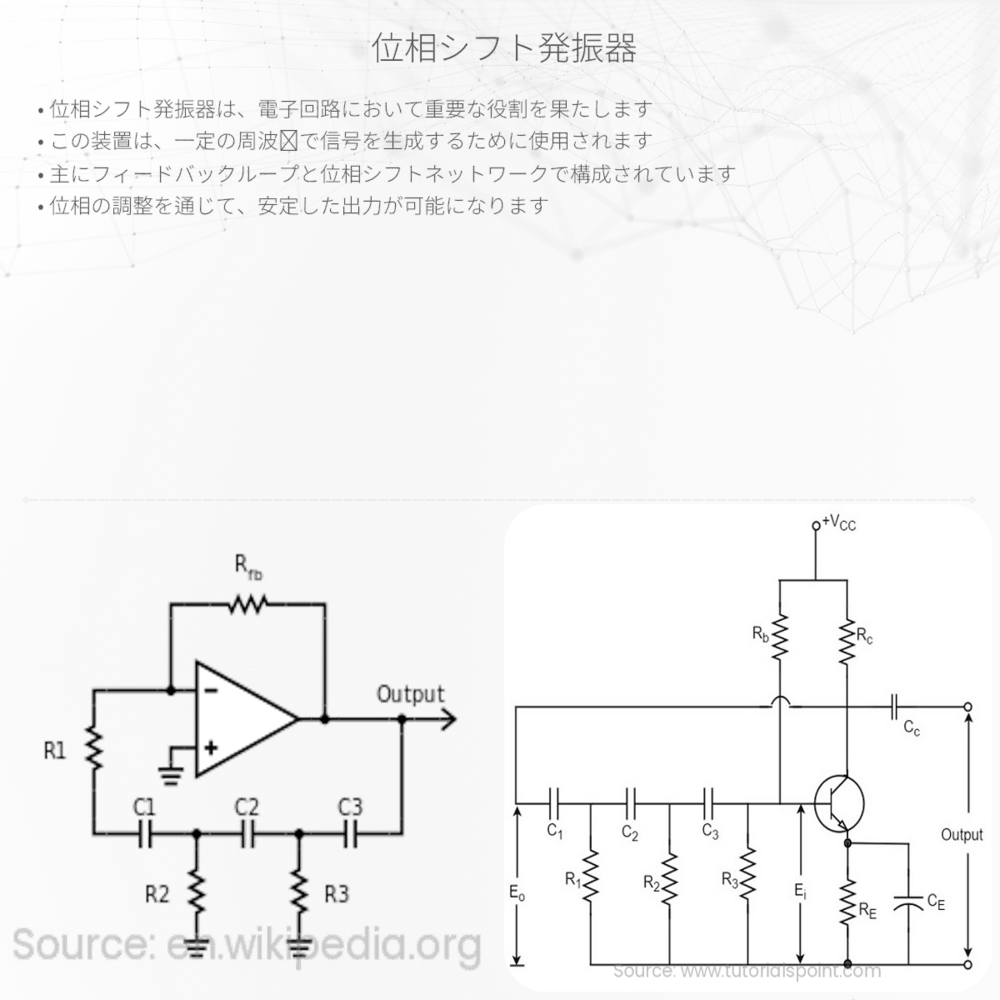

位相シフト発振器の原理
位相シフト発振器の基礎となるのは、フィードバックループと位相シフトネットワークです。フィードバックループ内の信号は位相シフトを受け、一定の条件下で発振条件を満たします。この条件は、ループゲインが1となり、フィードバックされた信号の位相シフトがちょうど 360°または 0°（2πラジアン）となることです。
位相シフトネットワークは、抵抗器 (R) とキャパシタ (C) を使用して構成されます。通常、3つのRCセクションをカスケード接続して、希望の周波数の信号に対して合計で 180°の位相シフトを生じさせます。理想的な場合、各RCセクションは同じ価値の抵抗器とキャパシタで構築され、それぞれ60°の位相遅延を提供します。
発振器のフィードバックループの他の半分の位相シフトは、アンプ自身（通常は非反転増幅器）によって提供されます。非反転増幅器は、入力信号と同じ位相の出力信号を生成するため、全体の位相シフトが360°（実質0°と等価）となり、発振が継続します。
位相シフト発振器の式
位相シフト発振器の発振周波数 (f0) は、RCネットワークの特性に依存します。基本的な式は以下の通りです。
\[ f_{0} = \frac{1}{2\pi RC \sqrt{2N}} \]
ここで、NはRCセクションの数（この場合は3）、Rは抵抗器の値、Cはキャパシタの値です。
位相シフト発振器の応用
位相シフト発振器は、その安定した周波数の信号出力により、多くの電子機器で使用されています。例としては、音声合成器、テスト機器、RF（ラジオ周波数）信号発生器などがあります。また、デジタルシステム内でのクロック信号の生成にも使用されることがあります。
結論
位相シフト発振器は、理論上はシンプルですが、正確な位相シフトと発振を行うためには精密なコンポーネントが必要となります。キャパシタと抵抗器の値のバラツキが発振周波数に影響を与えるため、高品質なコンポーネント選択と回路設計が求められます。これにより、一定の周波数で安定した発振を実現し、信頼性の高い電子製品の設計に貢献するのです。
