中心點全波整流器とは、交流を直流に変える電気回路で、高効率で出力の脈動が少なく、多くの電源アプリケーションで利用されています。
中心點全波整流器について
中心點全波整流器（センタータップ全波整流器）は、交流（AC）を直流（DC）に変換するための電気回路の一種です。整流器は、電源や電気装置において、交流電源を機器が使用できる直流電源に変換するために広く用いられています。
中心點全波整流器の動作原理

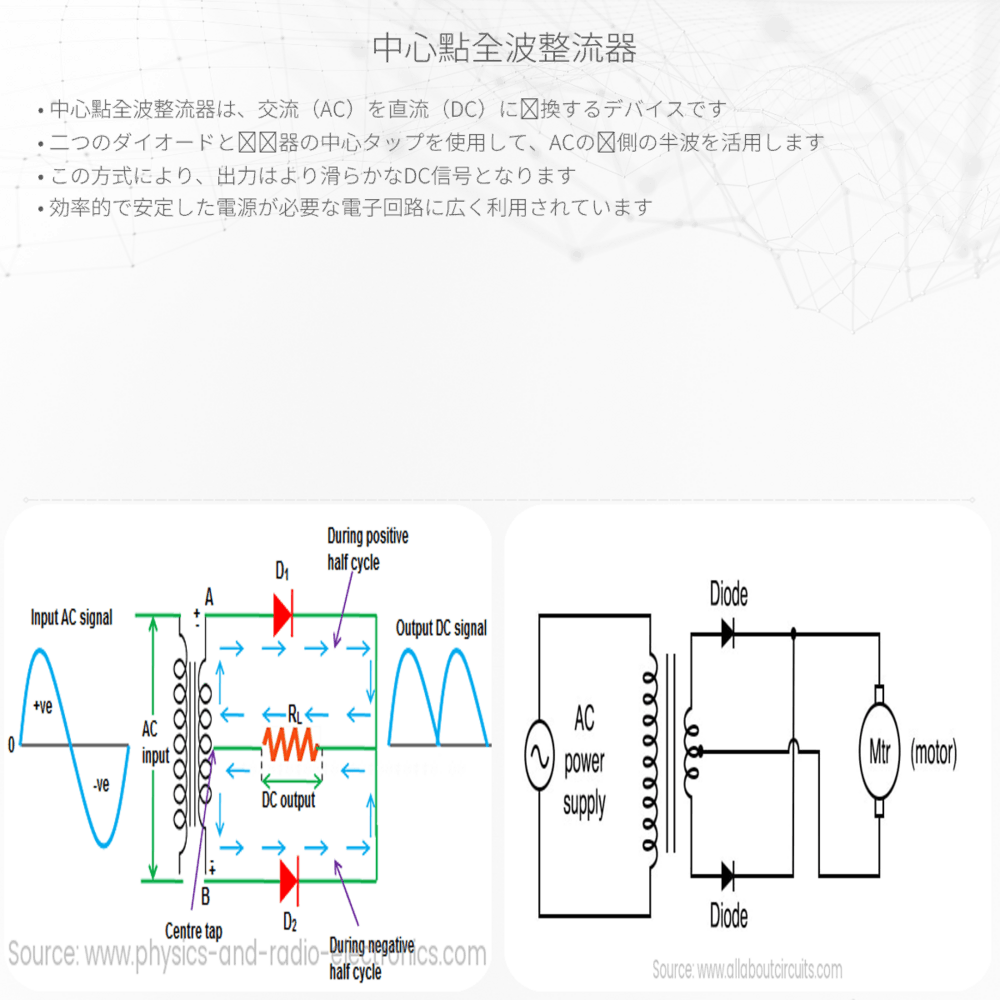

この整流器は、中心タップと呼ばれる、巻線抵抗の中心に接続されたタップから成る変圧器と、二つのダイオードから構成されます。中心タップが接続されたことにより、変圧器の二次側の電圧は二つに分割され、それぞれのダイオードが交互に導通してAC電圧の両方の半周期をDCに変換します。
- 正半周期：AC電圧が正の値を取る間、一方のダイオードが導通し、電流は負荷を通過して負荷に対して正の電圧を提供します。
- 負半周期：AC電圧が負の値を取ると、他方のダイオードが導通し、電流の方向が逆転します。しかし、これによって負荷には再び正の電圧がかかります。
結果として、負荷には常に同じ方向の電圧がかかり、全波整流が実現されます。これにより、効率の良い直流電源の生成が可能となります。
中心點全波整流器の利点
中心點全波整流器には、以下のような利点があります：
- 高効率：全波整流では、ACの両半周期を利用するため、波形の一部しか使用しない半波整流に比べて、電力の無駄が少ないです。
- 出力の脈動が低い：出力電圧の脈動が少なく、平滑化が容易です。これは動作がより安定したDC電源を必要とする電子機器には特に重要です。
- 定電圧変圧器の利用：中心タップを使用しており、特別な変圧器を必要としません。
しかしながら、中心點全波整流器はダイオードを二つ必要とするため、半波整流器に比べてコストが高くなる可能性がありますし、中心タップの変圧器が必要であるため、回路設計が複雑になることがあります。
まとめ
中心點全波整流器は多くの電源アプリケーションにとって有益なソリューションを提供しますが、特定の用途にはより高度な全波整流回路（例えばブリッジ整流器）が使われることもあります。どの整流方法を選択するかは、必要とされる電源の特性、コスト、設計の複雑さなど、多くの要因によって決定されます。
