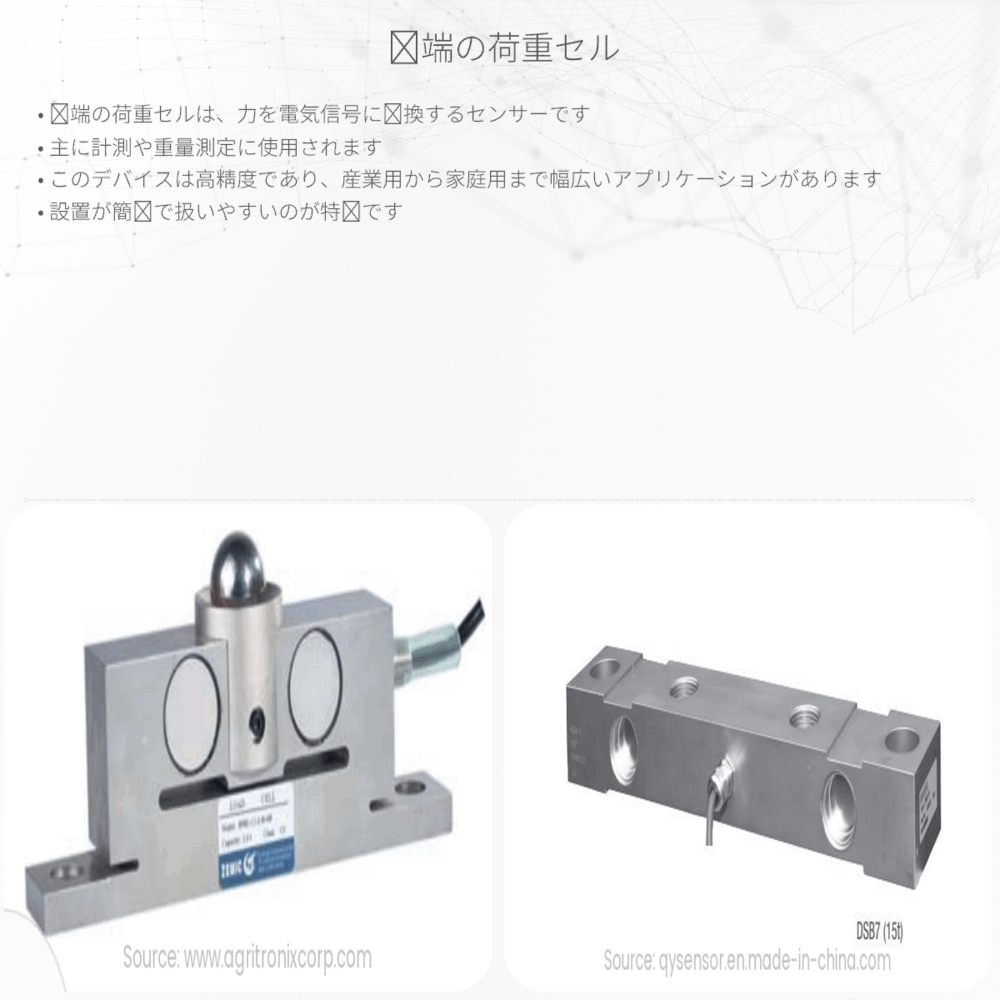

両端の荷重セルの基礎
両端の荷重セルは、工業計測や重量の監視などにおいて欠かせないデバイスです。このセルは電気と磁気の原理を応用して物体の重量や力を測定する装置で、「ストレインゲージ型荷重セル」とも呼ばれます。
荷重セルの仕組み
荷重セルの心臓部はストレインゲージという小さな装置です。ストレインゲージは、金属や半導体の細い線や箔が接着されていて、荷重がかかると微妙に伸びたり縮んだりします。この変形によって、ストレインゲージの電気抵抗が変わります。
オームの法則によると、電流は電圧を抵抗で割ったものです。
ここで、Vは電圧、Iは電流、Rは抵抗です。ストレインゲージの抵抗が変わると、同じ電圧をかけた場合の電流が変化し、この電流の変化を測定することで荷重を検出できます。
電気回路の応用
荷重セルのストレインゲージは、ホイートストンブリッジという電気回路に組み込まれています。ホイートストンブリッジは、4つの抵抗を持つ回路で、バランスが取れた状態では出力電圧（差動電圧）はゼロになります。
荷重がかかると、ストレインゲージの抵抗が変わり、ホイートストンブリッジのバランスが崩れます。この時の出力電圧が非ゼロになり、その変化が荷重として検出されるわけです。
両端の荷重セルの応用
両端の荷重セルは様々な分野で活躍します。工業用のスケール、電子天秤、医療機器、農業機械、建築現場など、精密な重量計測が必要な場所で使われています。
こうしたセルは、実験室での細かい測定から大型トラックの計量まで、精度良く重量を測定することが可能です。また、外部の環境変化に強い素材で作られているため、厳しい環境下でも安定した性能を発揮します。
まとめ
両端の荷重セルは、電気と磁気の原理を用いて、精密な重量測定を行うために欠かせない機器です。その応用範囲は広く、現代生活の多くの面で使われていることを理解していただけたかと思います。物理学や工学を学ぶ際には、このような装置がどのように機能するのかを理解することが極めて重要です。
電気回路の知識と物理法則を組み合わせることで、私たちは日常生活をより便利に、そして安全にする技術を開発していくことができるのです。
