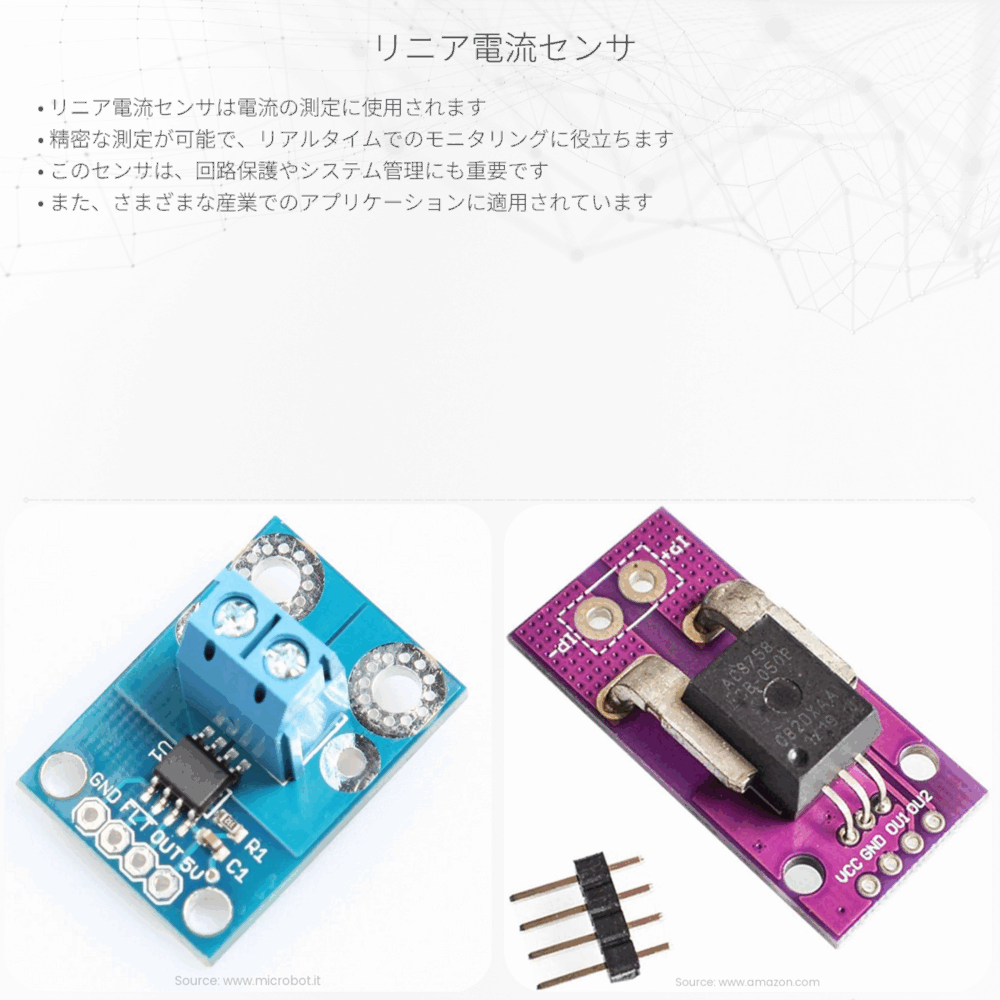

リニア電流センサの基礎
リニア電流センサは、電気回路における電流の強さを計測するデバイスです。これらのセンサは、非接触で電流を測定することができ、そのため電子機器や電力システムの監視、制御に幅広く使用されています。リニア電流センサとは、測定対象の電流に比例したアナログ信号を出力するセンサのことです。この記事では、リニア電流センサの基本原理と応用について紹介します。
リニア電流センサの動作原理
リニア電流センサの動作は、アンペールの法則とファラデーの電磁誘導の法則に基づいています。アンペールの法則によると、電流を流れる導体の周りには磁場が発生します。電流センサは、この磁場を検出し、対象の電流に比例した電圧や電流の信号に変換します。
- ホール効果センサ: ホール効果センサは、ホール素子を利用して導体の周りの磁場を測定します。ホール素子を通る電流に垂直な磁場があると、素子内で電圧が発生（ホール電圧と呼ばれる）し、その電圧は磁場の強さに比例します。
- 変圧器型センサ: これらのセンサは、電流によって生じる磁場を用いて、二次コイルに電圧を誘導します。測定したい電流を流す原線に近づけることで、磁場を感知し、リニアな出力信号を得られます。
リニア電流センサの応用例
リニア電流センサは、様々な産業で使用されています。
- 電力監視: エネルギー管理システムでは、電流センサが消費電力を正確に測定し、効率的なエネルギーの使用を促します。
- 自動車産業: 自動車のバッテリーマネジメントシステムでは、バッテリーからの電流を監視し、バッテリーの健全性を維持します。
- 工業オートメーション: センサは、モーターの電流を計測して、過負荷や故障を検出するのに役立ちます。
リニア電流センサのメリット
リニア電流センサは、非接触測定が可能であるため、測定対象に物理的な影響を与えません。また、高い精度と信頼性で測定することができ、実際の電流に忠実なリアルタイム測定を提供します。さらに、コンパクトで耐久性があり、幅広い環境で用いることができます。
リニア電流センサは、その簡便さと精度により、今後も多様な分野での応用が期待される技術です。電気エンジニアリングの世界で物事を計測し、制御する際に欠かせないツールとなっています。
