リニアレギュレーターの概要、基本原理、種類、利点と欠点、および電子回路での応用を簡潔に解説します。
リニアレギュレーターとは
リニアレギュレーターは、電子回路の電圧を安定化するために使用される一種の電圧調整デバイスです。電力の変換効率はスイッチングレギュレーターより低いものの、出力が非常にスムーズで、ノイズが少ないため精密機器に適しています。
リニアレギュレーターの基本的な動作原理

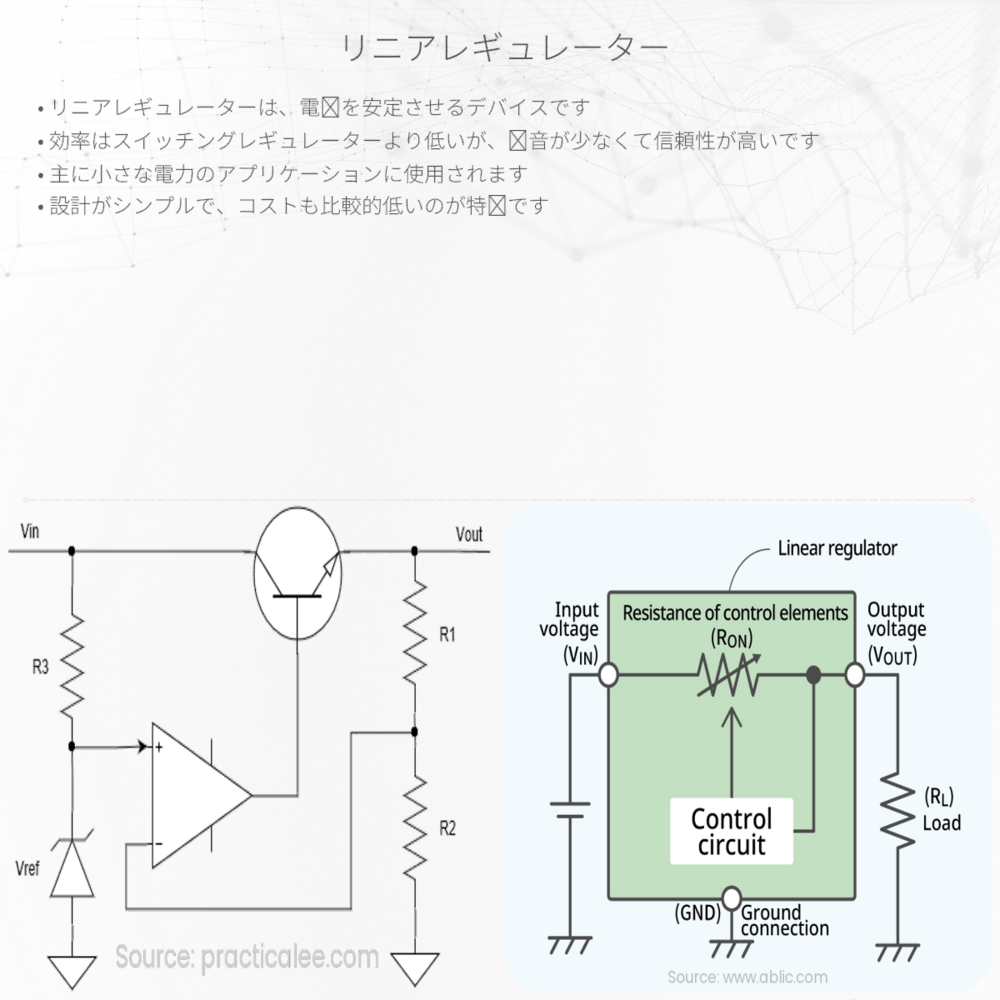

リニアレギュレーターは、入力される変動する電圧を受け取り、一定の出力電圧を供給します。主にトランジスタを利用し、その導通度を調整することで出力電圧を制御します。トランジスタのベース電流を調整することにより、コレクタとエミッタ間の抵抗値が変化し、求められる定電圧が得られるのです。
- シリーズパストランジスタ – 電圧を調整する主要なコンポーネント。
- エラーアンプ – 入力と出力電圧を比較し、調整を指示。
- フィードバックネットワーク – 出力電圧の小さな変動も感知し、エラーアンプに送信。
- レファレンス電圧源 – 定電圧の基準となる電圧を提供。
リニアレギュレーターの種類
リニアレギュレーターは大きく分けて、「固定電圧レギュレーター」と「可変電圧レギュレーター」の二つのタイプがあります。
- 固定電圧レギュレーター – 出力電圧が製品ごとに固定されているモデル。
- 可変電圧レギュレーター – 外部抵抗などを調整することで、出力電圧を変更できるモデル。
リニアレギュレーターの利点と欠点
リニアレギュレーターの利点は、回路がシンプルで、出力電圧のリップルが少なく、ノイズも低いことです。しかし、その欠点として、入出力の電圧差による損失が大きく、効率が低いことが挙げられます。
- 長所：
- 出力ノイズが少ない
- スムーズな出力電圧
- 低コストで簡単な設計
- 短所：
- 変換効率が低い
- 熱による損失が大きい
リニアレギュレーターの応用
リニアレギュレーターはその安定性と低ノイズ特性から、オーディオ機器やアナログ回路、その他精密を要する電子回路など、様々なアプリケーションで使用されています。特に、マイクロプロセッサやセンサーに安定した電源を供給するのに適しています。
理解しやすいように基本的な情報を提供しましたが、リニアレギュレーターは電力管理技術の非常に重要な一部であり、電気電子工学の様々な分野で広く用いられています。より詳細な機能や設計については、専門書籍や専門的なオンラインコースを通じてさらに学ぶことができます。
