ラッチングリレーとは

ラッチングリレーとは、電気的な信号によって制御可能なスイッチの一種で、電気回路の制御において重要な役割を果たします。一般的なリレーが電流を流すことによって動作するのに対し、ラッチングリレーはパルス信号を受け取ることで片方の状態に”ラッチ(固定)”し、次のパルスが来るまでその状態を保持します。この動作原理により、電源が切れた後でもラッチングリレーの接点状態は変わらずに維持されるため、省エネルギーの利点を持っています。

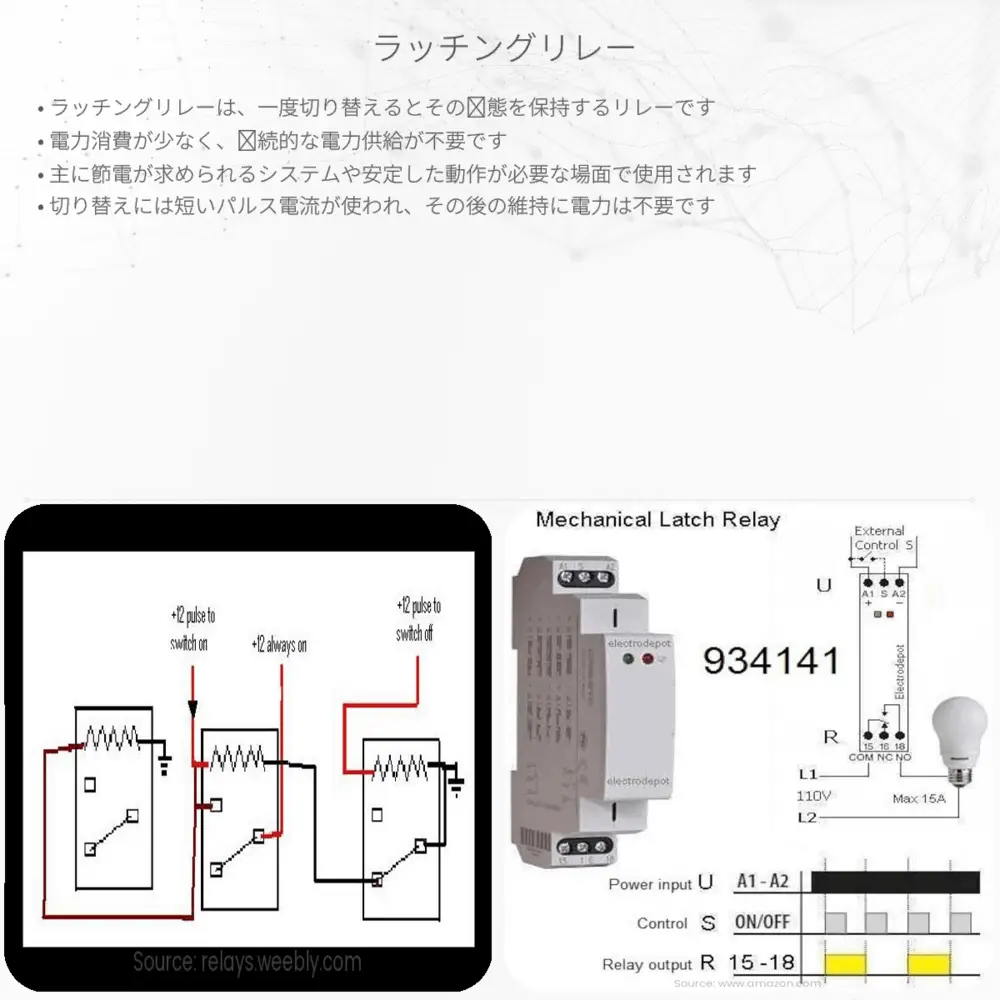

ラッチングリレーの動作原理

ラッチングリレーは、磁気メモリ機能をもっており、コイルに一瞬の電流を流すことにより接点が切り替わります。動作は通常、セットコイルとリセットコイルの二つに分かれており、セットコイルに電流を流すとリレーがON状態になり、リセットコイルに流すとOFF状態に戻ります。リレー内部には機械的なラッチ機構があり、このメカニズムがステータスを保持し、消費電力を抑えるために、恒常的な電流供給を必要としません。

ラッチングリレーの利用例

• 省エネルギー制御：
  電源が不要な状態で接点を保持できるため、消費電力を削減したい遠隔制御システムなどに用いられます。
• 記憶機能：
  停電などの電源オフ時でも、最後の状態を保持する機能があるため、緊急時のシステムなどへの応用が可能です。
• 電気機器のステータス制御：
  安定したステータスを長期間維持する必要がある電子機器、たとえば安全装置やアラームシステムに使われることがあります。

ラッチングリレーの選定ポイント

ラッチングリレーを選定する際には以下のポイントを検討する必要があります。

• コイル電圧：
  リレーを動かすためのセット/リセットコイル周りの電圧を確認する。
• 接点の構成：
  NO（Normally Open, 通常開）、NC（Normally Closed, 通常閉）、または変換（セット時とリセット時に接点が切り替わる）などのタイプがある。
• 耐久性：
  スイッチのオン/オフ可能な回数や耐電圧、耐熱性など。
• サイズ：
  搭載される回路やシステムのスペースに合わせて適切なサイズを選ぶ。

以上の基本情報を理解することで、ラッチングリレーの特長や適用領域をより深く理解し、適切な電気機器の設計や選定に活かすことができます。電気と磁気の現象を利用したリレーは、家電製品から工業機械にいたるまで、多岐にわたる分野で不可欠な要素となっています。
