モーター・ラミネーション

「モーター・ラミネーションとは、電気モーターの効率を向上させるための重要な技術で、エディ電流損失を減少させる金属板の積層構造を指します。」

モーター・ラミネーションとは

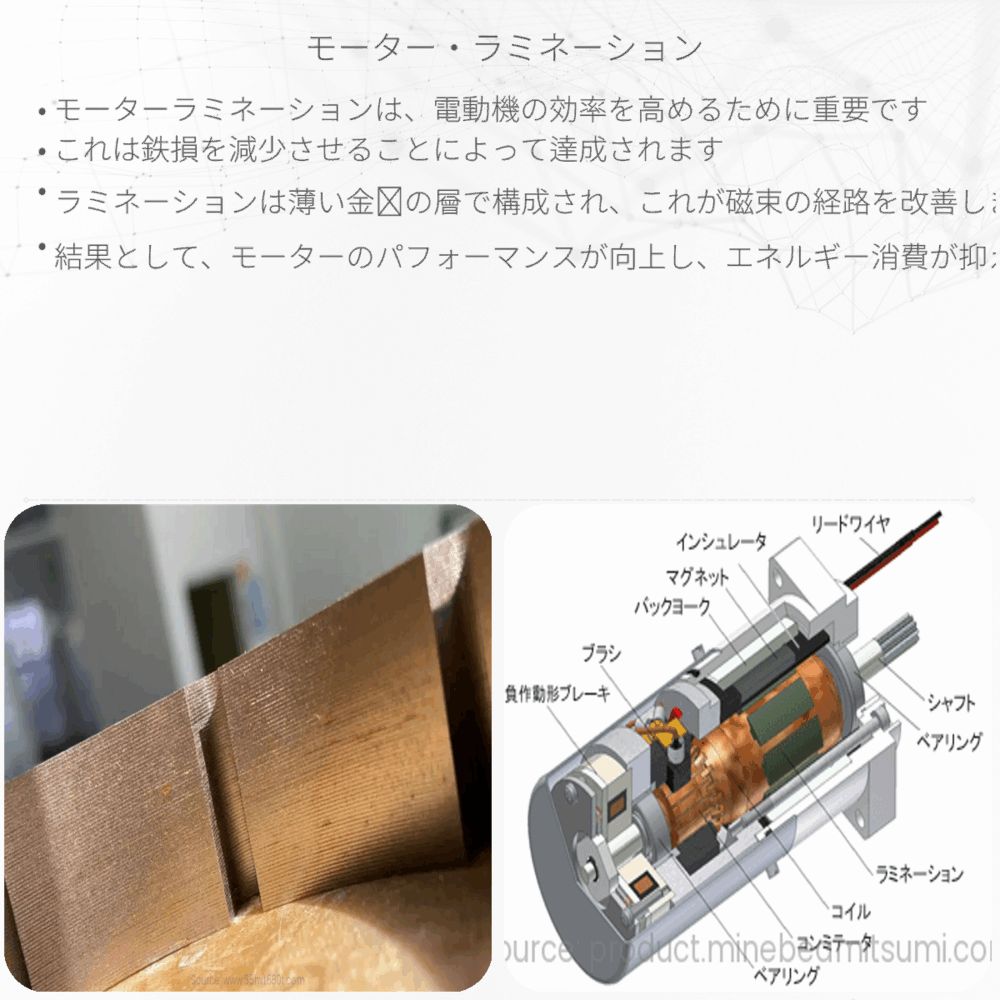

モーター・ラミネーションとは、電気モーターやトランスなどの磁気回路コアに使用される、薄い金属板を重ね合わせたものです。一般に、シリコン鋼板とも呼ばれる電磁鋼板が用いられることが多く、複数の薄い板を積層し、絶縁コーティングで隔てられています。

このラミネーションの主な目的は、電磁誘導による損失、特にエディ電流損失を低減することです。エディ電流とは、変化する磁界の中でコイルが発生させる誘導電流のことを指し、金属の内部に渦状の電流が流れる現象です。これらの不要な電流は、金属内部で熱を発生させ、モーターの効率を下げます。

エディ電流は導体の厚みが増すと、その流れが強くなり、それに伴って熱も多く発生します。薄い板に分割することで、エディ電流の流れるパスを制限し、発生する熱を減らします。これにより、モーターはより効率的かつ冷却しやすくなるのです。

ラミネーションがないと、モーターのコアが完全な単一の塊であれば、エディ電流が大量に発生し、非常に非効率的で熱くなるため、損失が大きく、長期的な耐久性に問題が発生する可能性があります。

モーター・ラミネーションを製造する際には、いくつかの重要な工程があります。まず、適切な厚さのシリコン鋼を選び、大きな鋼板から必要な形状に打ち抜きます。次に、これらの金属片に絶縁コーティングを施し、ピンや溶接を用いて積層していきます。

最終的な積層完成品は、電気モーター内部のコイルや永久磁石と組み合わされ、効率的な磁気回路を形成するために配置されます。ラミネーションの精度はモーター性能に大きく影響するため、製造過程での精度が求められます。

モーター・ラミネーションは、電気モーターの性能を高める上で非常に重要な要素です。エディ電流損失を減少させることで、モーターは効率よく、かつ高い出力を保つことができます。この小さな金属板の積み重ねが、私たちが日々使用する家電製品や産業機械の効率性と耐久性を支えているのです。
