モータータコメーターの基礎

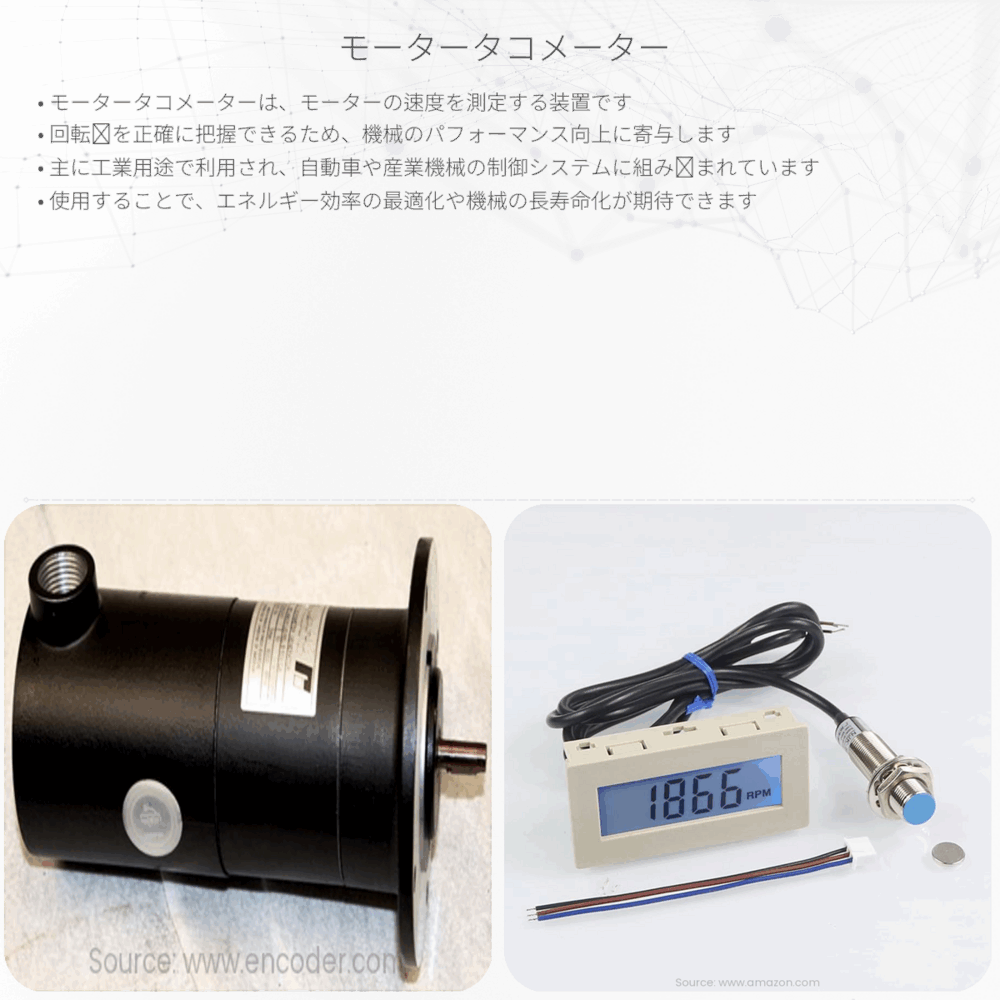

モータータコメーターとは何でしょうか？これは、モーターの回転数を測定するための装置です。電気モーターがどの速さで回転しているかを知ることは、様々な工業用途において非常に重要です。たとえば、製造ラインでの正確な加工や、自動車のエンジン管理システムにおいて、モーターの速度を把握することは、効率と安全性の向上に役立ちます。
タコメーターの種類
タコメーターは大きく分けて、接触型と非接触型に分けられます。
- 接触型タコメーター
接触型タコメーターは、機械的な接触によりモーターの軸と同期して回転するデバイスです。回転速度は、一定時間内にデバイスがどれだけ回転したかを測定することによって計算されます。
- 非接触型タコメーター
非接触型タコメーターは、レーザー光や磁気センサーを使用して、モーター軸の回転を測定します。このタイプのタコメーターは接触型に比べて摩耗が少なく、精度が高いため広く使用されています。
電気と磁気によるタコメーターの作動原理
電気モーターの速度を測定するためのタコメーターは、電気と磁気の関係を利用しています。主な作動原理は、ファラデーの電磁誘導の法則に基づいています。
ファラデーの法則によると、磁場の中を動く導体は電磁力（電動力）を生じます。この原理を利用し、タコメーターはモーターの軸に取り付けられた磁石が回転することで生じる電動力を測定することで、モーターの回転数を計算します。
タコメーターの基本的な計算式
タコメーターから得られる電圧は以下のような基本的な関係式によって回転速度に換算されます：
Vout = k * N
- Voutはタコメーターが出力する電圧です。
- Nはモーターの回転速度（回転数/分）です。
- kはタコメーターの定数で、機器ごとに異なります。
この式からわかるように、タコメーターから出力される電圧はモーターの回転速度に比例しています。したがって、回転速度が上がれば上がるほど、より高い電圧をタコメーターは出力することになります。そしてこの電圧を計測することで実際の回転数を知ることができるのです。
以上のように、モータータコメーターは電気と磁気の法則を利用して、回転機器の速度を正確に測定できる有用なツールです。この知識を用いて、エンジニアは様々な産業分野で機械の性能を最大化し、効率的な運用を実現します。
