電動機の過負荷から保護するためのモーターオーバーロード保護デバイスの役割と種類、及び動作原理と選定の重要性について解説します。

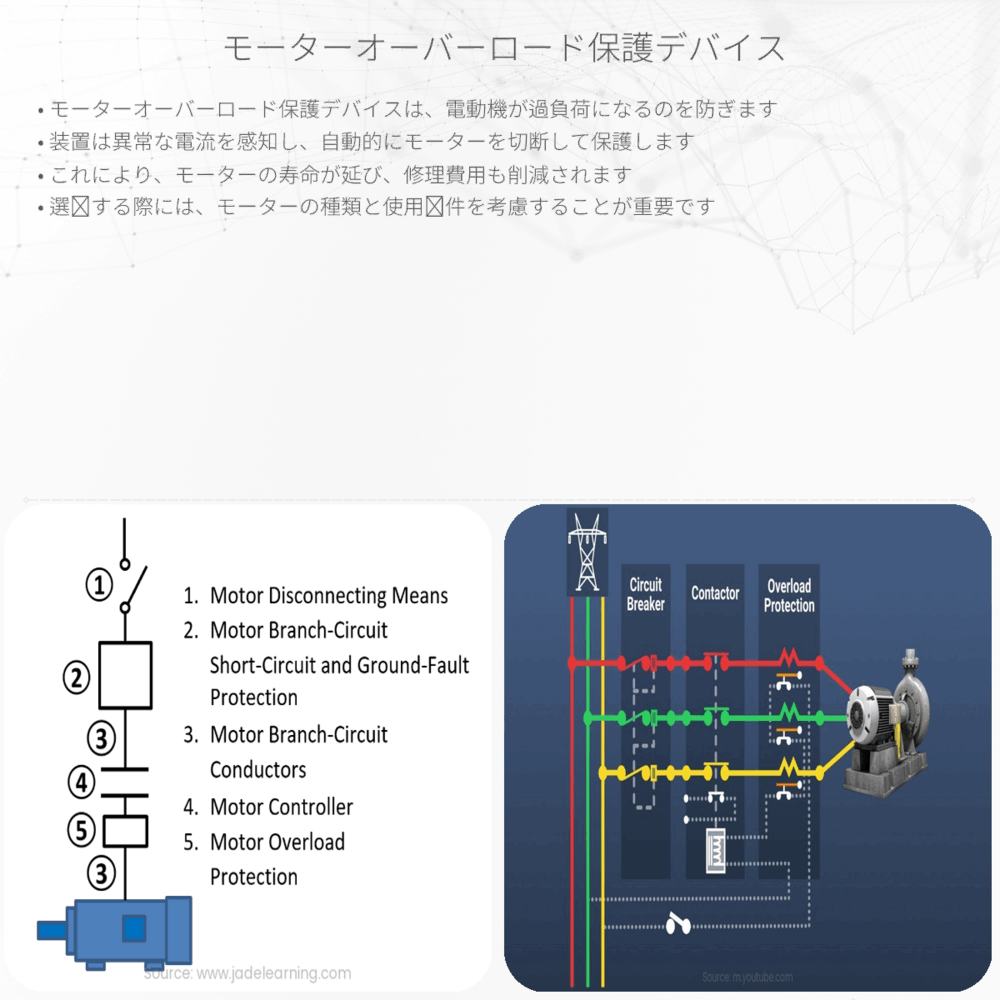

モーターオーバーロード保護デバイスとは
電動機（モーター）は家庭用の家電製品から産業用の大型機械まで、多岐にわたる分野で使用されています。これらのモーターは過負荷による損害から保護するために、オーバーロード保護デバイスが必要です。過負荷とは、モーターが定格電流を超えて電流を消費してしまい過熱することを指し、これが原因でモーターや接続機器が破損することがあります。
オーバーロード保護デバイスの種類
- 熱動式オーバーロードリレー：温度感知要素（バイメタルなど）によって過負荷を検出し、その変形により回路を遮断します。
- 電子式オーバーロードリレー：電流センサーと電子回路を使用して過負荷を検出し、回路を素早く安全に遮断します。
- 磁気式オーバーロードリレー：電流の変化による磁場の変化を検出し、それを利用して遮断機構を作動させます。
これらのデバイスは、過負荷時にモーターからの電源を自動的に切ることで、モーターを保護します。
オーバーロード保護デバイスの動作原理
オーバーロード保護デバイスの動作原理は、基本的にモーターを流れる電流がある閾値を超えたときに、回路を開いてモーターを電源から遮断することです。熱動式リレーでは、過負荷により加熱されたバイメタルが曲がり、接点が開いて回路が遮断されます。電子式リレーでは、電流センサーが過負荷を検出し、信号によって回路を開きます。磁気式リレーは磁場の変動を感知し、その変化に応じて物理的な機構を作動させて回路を遮断します。
モーターオーバーロード保護の重要性
電動機のオーバーロード保護は、安全性を維持し、設備投資を守るために欠かせません。過負荷によりモーターが損傷すると、修理費や交換費が発生する上、生産停止などの追加的な損失につながる場合があります。適切なオーバーロード保護デバイスを選択し、正しく設定することで、こうしたリスクを大幅に軽減できます。
オーバーロード保護デバイスの選定時には、モーターの種類、使用される環境、および保護デバイス自身の特性を考慮する必要があります。モーターの安全性と長寿命を確保するためには、これらの要素を慎重に検討し選定することが重要です。
以上のように、モーターオーバーロード保護デバイスは、電動機を守るために必要不可欠な部品です。これにより、安全で効率的な運用が可能となります。電動機を使用するすべてのシステムにおいて、適切な保護デバイスを設置することが、長期的に見て重要です。
