モーター内部のアーク放電から保護するためのデバイス、電気安全と設備保全に極めて重要です。

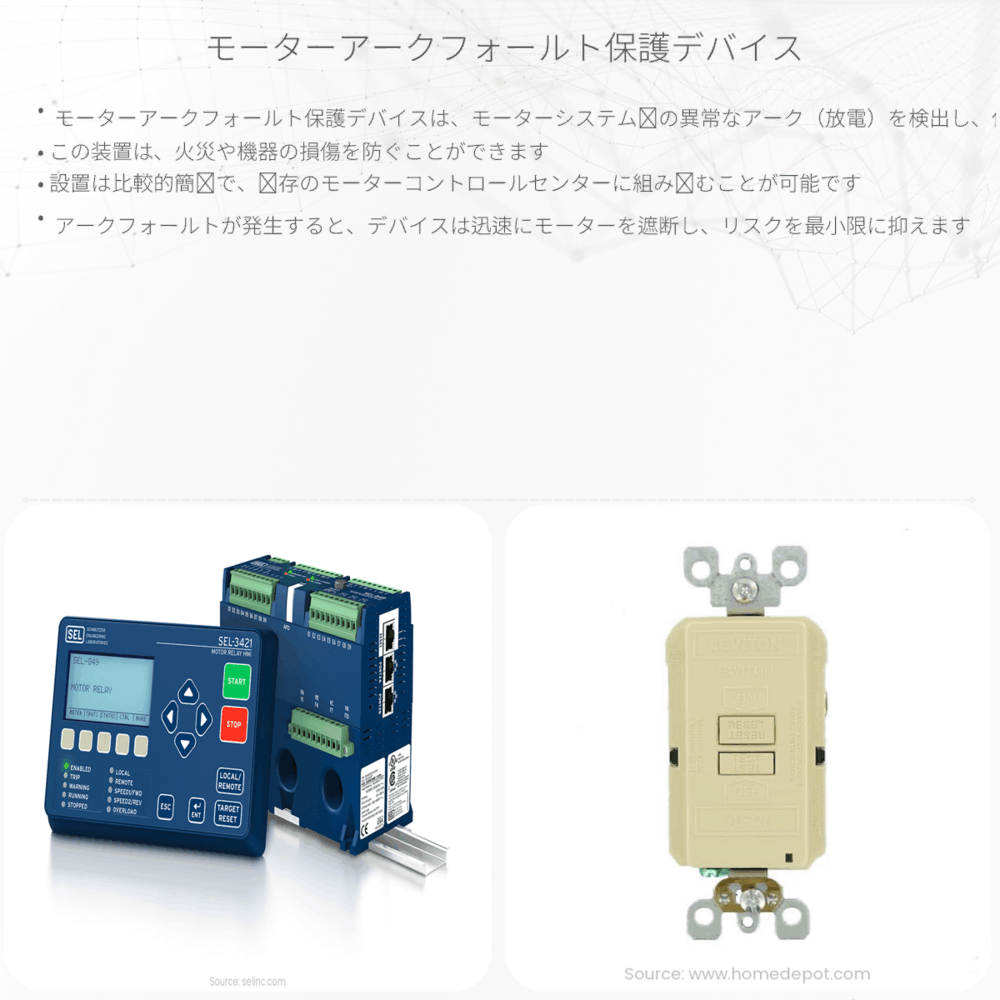

モーターアークフォールト保護デバイスとは
モーターアークフォールト保護デバイスとは、電動機（モーター）内部で発生するアーク放電、つまりアークフォールトから設備を保護するための安全装置です。アークとは、回路中の異なる2点間で発生する強い電気放電を意味し、放電が起きるときに高温のプラズマが形成されます。この現象は、回路の断線や絶縁破壊が原因で発生することがあり、予期しない停電や火災などの重大なリスクをもたらす可能性があります。
アークフォールトがモーターに与える影響
モーターがアークフォールトにさらされると、以下のような悪影響が考えられます：
- 絶縁材料の劣化や焼損によるモーターの故障や破壊
- 過熱によるモーター内部の破損や寿命の短縮
- 火災や人的被害を含む安全上の問題
これらのリスクを軽減するためには、アークフォールト保護デバイスを導入することが効果的です。
モーターアークフォールト保護デバイスの種類と機能
モーターアークフォールト保護デバイスは大まかに分けて、次の3種類に類分されます：
- アーク検出器
- 差動保護リレー
- 地絡保護リレー
それぞれのデバイスは、アークフォールトの発生を検出し、迅速に対応するための異なるメカニズムを有しています。
アーク検出器
アーク検出器は、電流や電圧の変化を監視し、通常とは異なるパターンを察知することでアークフォールトを検出します。ここでのキーポイントは、アークによる高周波の電気ノイズの検出です。このノイズは通常の運転では発生しないため、これを検出することでアークフォールトを特定できます。
差動保護リレー
差動保護リレーは、複数の点で測定された電流値のバランスを取ります。モーターへの入力電流と出力電流が異なる場合（これは差動電流と呼ばれます）、それはアークフォールトの兆候である可能性があります。差動保護リレーは、この差動電流の値が設定された範囲を超えると、警告を発するか、回路を遮断します。
地絡保護リレー
地絡保護リレーは、特にモーターのアース回路をモニタリングする装置です。アークフォールトが地面に向かって発生する場合、地絡電流が生じます。地絡保護リレーはこの電流を監視し、通常よりも高い電流が検出されると警報を発し、回路を切ることでモーターを保護します。
モーターアークフォールト保護デバイスの重要性
アークフォールトは、しばしば予測が難しく、一度発生すると迅速かつ適切な対応が要求されます。モーターアークフォールト保護デバイスは、安全性を高めるだけでなく、機器の損傷を防ぎ、メンテナンスのコストを削減することができます。特に、産業施設や商業ビルにおける電動機器の安全運用には不可欠です。投資としても、アークフォールトによる障害や事故から得られる防御のメリットは大きく、重要な保護対策となります。
このように、モーターアークフォールト保護デバイスは電気安全の基本中の基本であり、設備の長期的な信頼性と安全性を確保するために、正しく理解し適切に使用することが求められています。
