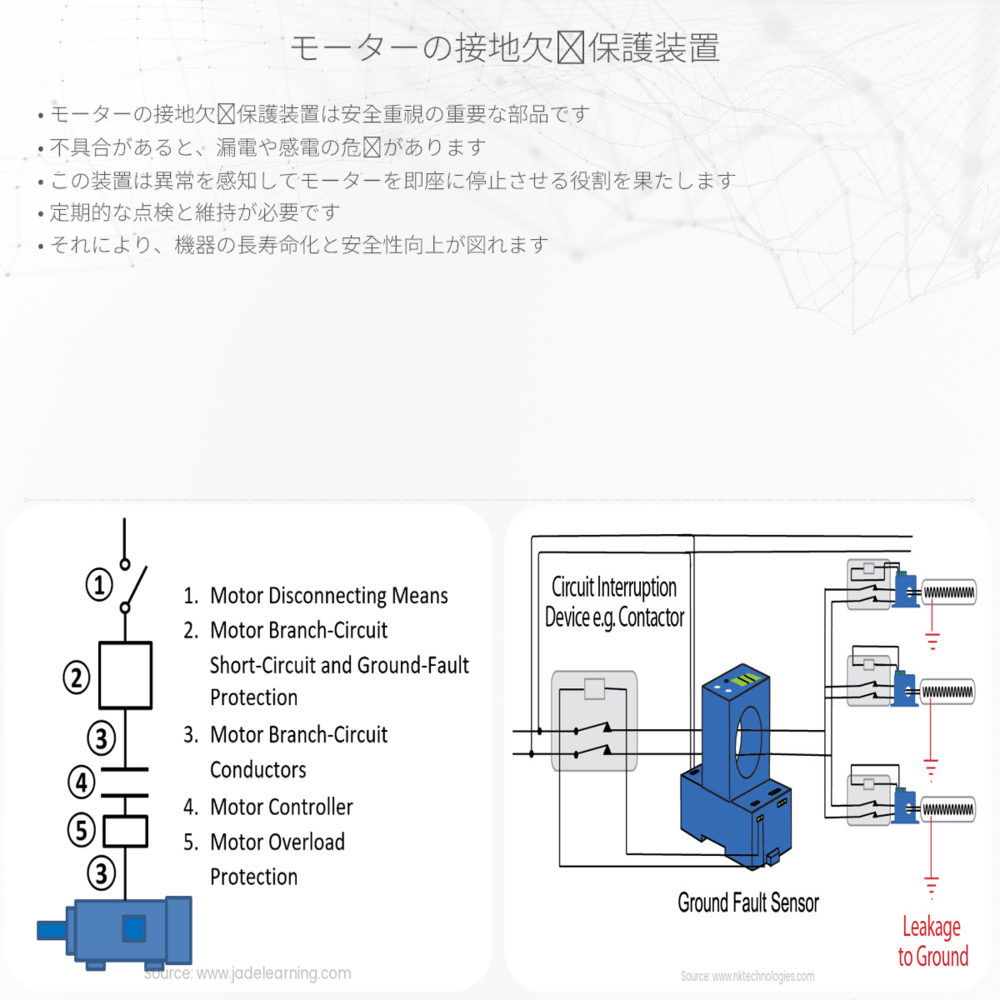

モーターの接地欠陥保護装置について
電気モーターは、電気エネルギーを機械エネルギーに変換するデバイスですが、どんな電気機器にも安全性を確保するための保護装置が必要です。特に、モーターの接地欠陥保護装置は、人的な安全だけでなくモーター自身の保護にも欠かせない要素です。この記事では、モーターの接地欠陥保護装置の基本原理とその重要性について説明します。
モーターの接地とは？
モーターを含む全ての電気機器は、通常、安全上の理由から接地されています。接地とは、電気機器の金属部分を地面に接続することで、万が一の絶縁不良などが起きた際に過剰な電流を地面に逃がす仕組みです。この処理により、電気ショックの危険性を低減し、火災の防止にもつながります。
接地欠陥保護装置の役割
接地欠陥保護装置とは、電気機器が正常に接地されていない場合に機能する安全装置のことです。接地経路に異常が発生した際、例えば接地線が断線したり、接地の不良が生じたりした場合に、これを検知して電流を遮断する役割を果たします。
基本原理
一般的にモーターの接地欠陥保護装置は、電流のバランスを監視する方法で動作します。電流がモーターに流れる際と同じ電流が戻るはずですが、接地経路に異常が生じるとこのバランスが崩れます。この電流の不均衡を感知することにより、装置はトリップして電源からモーターを切断します。具体的な検出の仕組みは、モーターの電源ラインに取り付けられた差動変流器（CT: current transformer）を利用します。差動変流器は正常時には差分電流がゼロか、非常に小さくなるように設計されています。異常時にはこの差分電流が増加し、設定値を超えると遮断機構が働きます。
接地欠陥保護装置の種類
- 漏れ電流遮断器（ELCB）: 負荷側の電流と線路側の電流の差を監視して、異常を検知した場合には電源を遮断します。
- 地絡遮断器（GFCI）: 主に居住用アプリケーションで使用され、極めて小さな電流の不均衡も検出し、ほんの数ミリ秒以内に遮断します。
- 漏電遮断器（RCD）: 漏れ電流遮断器と同様に異常電流を感知して遮断する装置で、幅広いアプリケーションで使われています。
まとめ
モーターの接地欠陥保護装置は、危険な電気事故を防ぐ上で非常に重要です。正しい接地と、機能する保護装置を持つことで、モーターはより安全に使用できるようになります。これらの装置は、私たちの日常生活や産業界において、不測の事態から人々を守るために欠かせない技術です。電気の安全性に関わるこれらの基本原理を理解することは、皆さんがより安全に電気を使うための第一歩となります。
