モノスタブルソレノイドについて

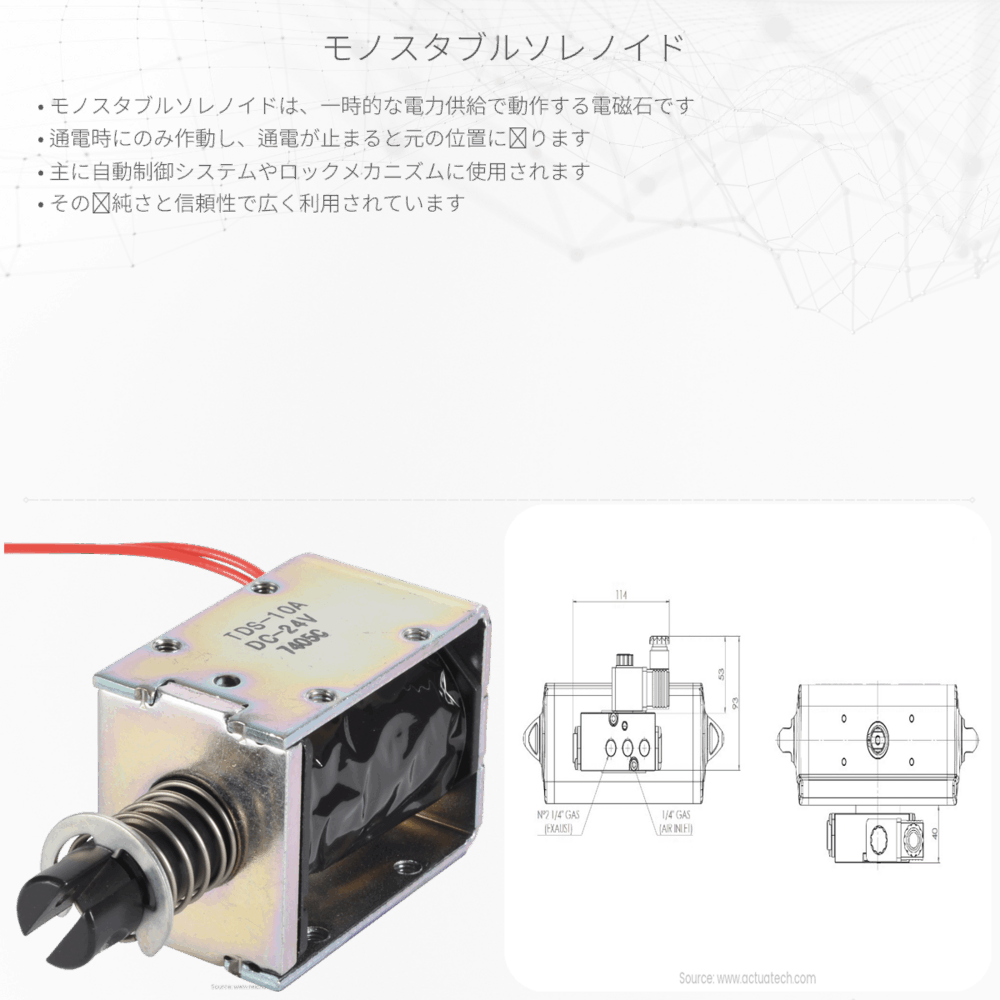

モノスタブルソレノイドとは、電気信号の入力によって一時的に動作し、入力がなくなると元の状態に戻るタイプのソレノイドです。ソレノイドとは、電磁石の一種で、コイル状に巻かれた導線に電流を流すことで磁界を生成し、鉄などの磁性体を引き付けるか repel する装置のことを指します。
モノスタブルソレノイドの原理
モノスタブルソレノイドの動作原理は電磁誘導に基づいています。電流を流すことでコイル内に磁場が生じ、その磁場がプランジャーと呼ばれる物体を引き寄せるか、又はそれを押し出す力を生み出します。電流が流れている間は、この力によってプランジャーが一定の位置に保持され、電流が止まるとばねの力などによりプランジャーは元の位置に戻ります。このためモノスタブルという名前があります。
モノスタブルソレノイドの利用
モノスタブルソレノイドは、自動ドアの開閉機構、自動販売機の硬貨排出機構、さまざまなタイプのスイッチングデバイスなど、一時的な動作を必要とする多くのアプリケーションで使用されます。
ソレノイドのコイルの設計
ソレノイドコイルの設計では、ニーズに応じた最適な磁場を生成するために、コイルの巻数や電流の大きさが重要です。アンペールの法則に基づいて、コイルに流れる電流とコイルの巻数が多ければ多いほど、生成される磁場も強くなります。この関係性は次の式で示されます。
- 磁場の強さ (H) = (電流 I * コイル巻数 N) / コイルの長さ L
- 磁束密度 (B) = μ0 * μr * H
ここで、μ0は真空の透磁率、μrは材料の相対透磁率です。
モノスタブルソレノイドの制御
モノスタブルソレノイドの制御には、通常、トランジスタなどの半導体スイッチングデバイスが用いられます。電気信号がトランジスタに入力されると、トランジスタがオンになり、ソレノイドコイルに電流が流れます。そして、信号がなくなるとトランジスタがオフになり、ソレノイドコイルの電流も絶たれてプランジャーが元に戻ります。
まとめ
モノスタブルソレノイドは、そのシンプルで信頼性の高い動作原理により、多岐にわたる工業製品や家電製品で利用されています。物理の基本原理から応用に至るまで、われわれの日常生活がいかにして科学技術に支えられているかを、ソレノイドの動作は見事に示しています。
