ミジェットヒューズとは、過電流から電気回路を守るための小型保護デバイスで、家電から自動車まで幅広く使用されています。

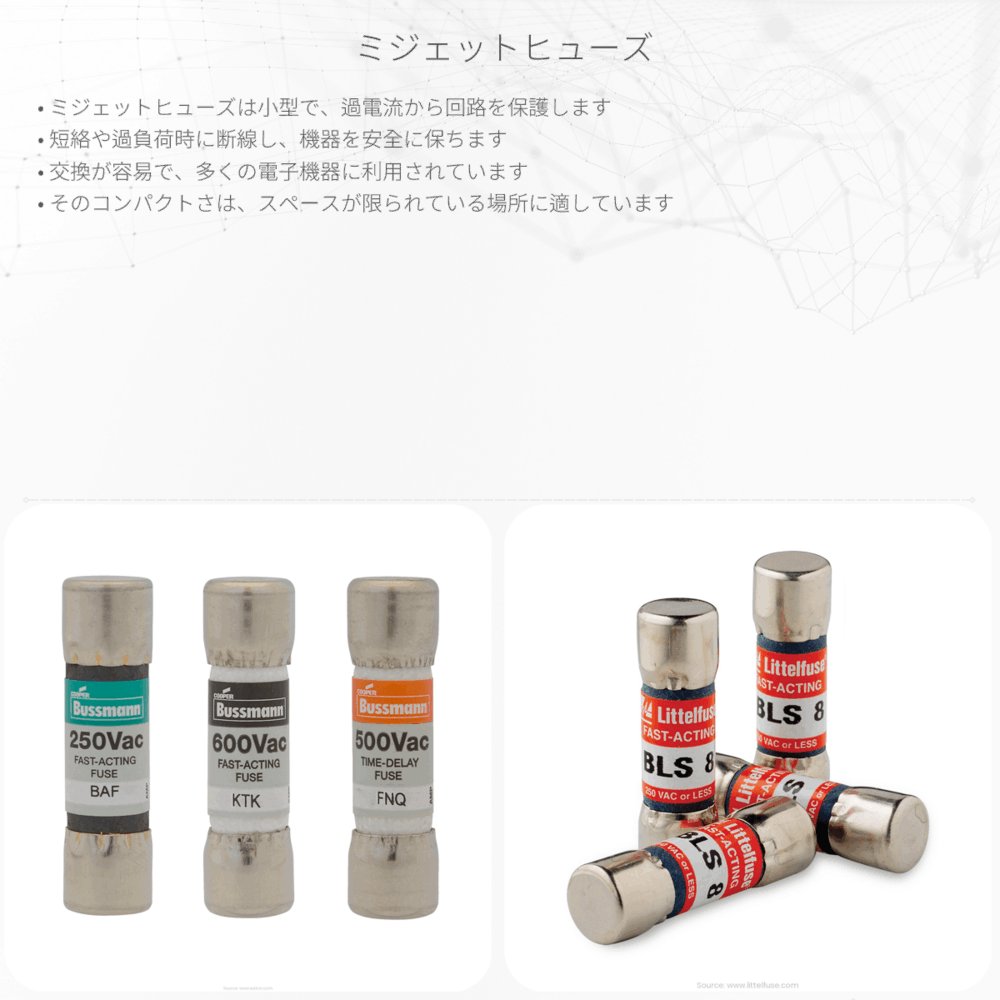

ミジェットヒューズの基本
「ミジェットヒューズ」とは、電気回路を保護するために使用される小型の保護デバイスです。家庭用電化製品や自動車、電子機器など、さまざまな場所で見ることができます。ヒューズは、回路内に異常な電流が流れた際に、その電流を遮断する役割を果たします。この働きにより、火災や機器の損傷を防ぐことが可能となります。
ミジェットヒューズの動作原理
ミジェットヒューズは、熱に敏感な金属素材で作られています。正常な電流が流れているときはヒューズは安定していますが、電流が規定値を超えると、溶断素材が加熱されて溶け、回路が開いて電流の流れが止まります。つまり、過剰な電流を「切る」ことで、回路を保護するのです。
- 過電流発生時のヒューズ作動：電流が高まるとヒューズ内の金属線が溶けて回路が開きます。
- 定格電流：ヒューズが正常に動作するための最大電流値です。この値を超えるとヒューズは作動します。
- 断熱特性：ヒューズが溶ける速度は、通過する電流の大きさによって異なります。短時間で大きな電流が流れた際には素早く溶けるように設計されています。
ミジェットヒューズの選定
ミジェットヒューズを選定する際には、その使用環境や保護すべき機器の種類に応じて、適切な定格電流のモデルを選ぶ必要があります。また、回路の特性に合わせて、遅延型（時間遅れ型）や瞬時型（高速型）など、応答速度の異なるヒューズを選ぶことも重要です。
- 定格電流よりも低い電流値のヒューズを選ぶことで、安全に回路を保護することができます。
- 過剰な電流が想定される環境では、それに耐えうるモデルの選定が必要です。
- 回路の起動時に一時的に大きな電流が流れる機器には、遅延型のヒューズが適しています。
ミジェットヒューズの取り扱い注意点
ミジェットヒューズを正しく使用するためには、以下の点に注意してください。
- ヒューズの定格電流を超える機器や回路には使用しないでください。
- ヒューズは一度作動すると交換が必要です。ヒューズが作動した場合は、回路の異常を確認し、原因を取り除いた後に新しいヒューズに交換してください。
- ヒューズの交換は、必ず電源を切った状態で行なってください。電源が入っている状態での交換は感電の危険があります。
このように、ミジェットヒューズは電気を安全に使用するための重要な部品の一つです。ヒューズの選定や交換を適切に行うことで、電気火災や機器の故障を防ぐことにつながります。
