マルチターンポテンショメーターの役割と特徴を解説し、その精密な電圧調整能力と多岐にわたる応用分野を紹介します。
マルチターンポテンショメーターとは
マルチターンポテンショメーターとは、精密な電圧調整を可能にする可変抵抗器の一種です。一般的なポテンショメーターは、ノブを回すことによって抵抗値を変更し、それにより通過する電流を調節します。しかし、単一の回転で調整範囲全体をカバーするシングルターンポテンショメーターとは異なり、マルチターンポテンショメーターは、精密な調整のために複数回転させることができる構造をしています。

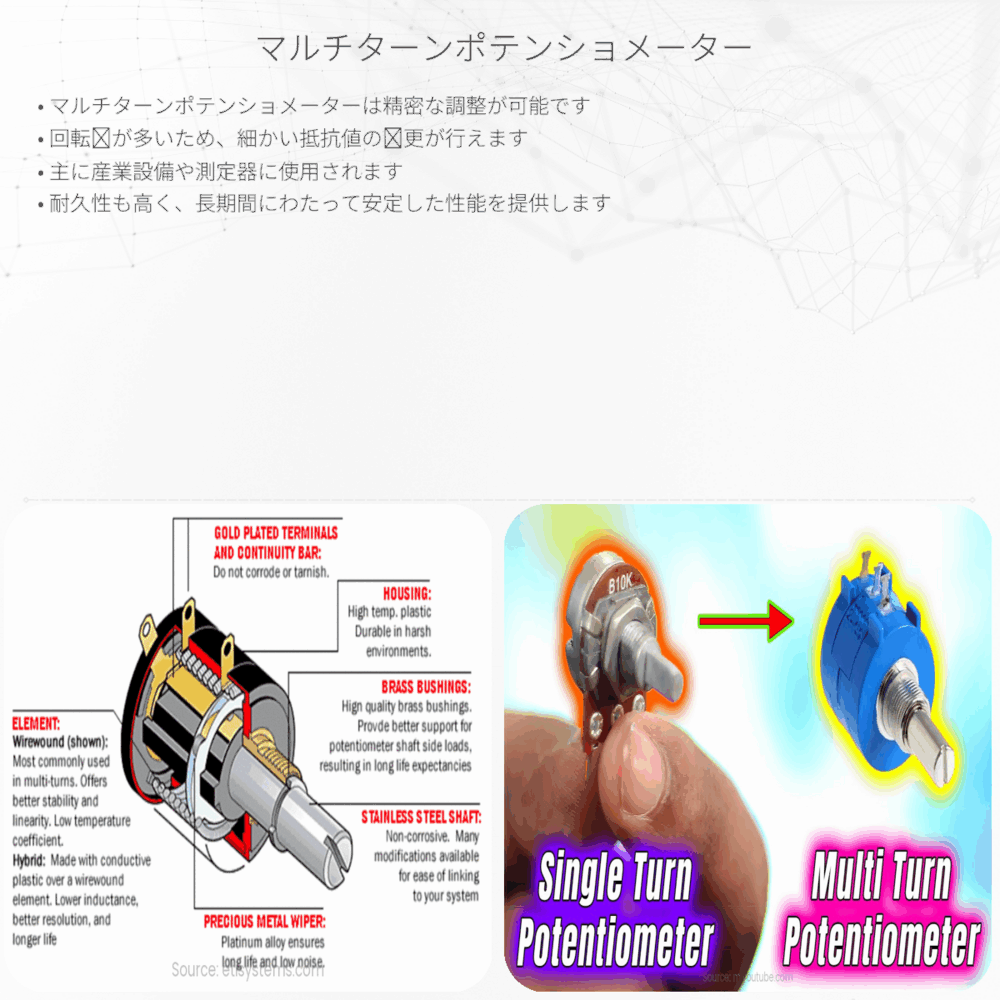

マルチターンポテンショメーターの構造
マルチターンポテンショメーターは、ワイパー（可動接点）、抵抗体、回転軸などの基本コンポーネントから成り立っています。回転軸はヘリカル（螺旋状）の溝が刻まれており、ワイパーはこの溝を追従して複数回転することで抵抗体に沿って動きます。これにより、ワイパーの位置が繊細に制御され、非常に小さな抵抗値の変更を実現できます。
動作原理
ポテンショメーターは、電気的には分圧器として機能します。抵抗体の両端に電圧を加えると、ワイパーの位置に応じた電圧が取り出せます。マルチターンポテンショメーターでは、回転数が増えるほど、より細かい分解能で電圧を取り出すことができ、この特性は精密な測定や制御に非常に適しています。
マルチターンポテンショメーターの利点
- 高い分解能：多回転することで、細かい電圧の調整が可能になります。
- 高い精度：繰り返し精密な位置決めが可能で、安定した出力特性を得られます。
- 耐久性：機械的な構造が複雑でないため、長時間にわたる使用に耐えることができます。
マルチターンポテンショメーターの応用
マルチターンポテンショメーターは、産業機器や測定機器など、多岐にわたる分野で利用されています。例えば、自動制御システム内でのセンサーの校正、精密な電圧調整が必要な研究開発、オーディオ機器のボリューム調整などに活用されています。
まとめ
マルチターンポテンショメーターは、その構造と機能によって、非常に精密な電圧調整を実現することができる強力なツールです。工業から研究、趣味のエレクトロニクスまで、広範囲な応用が可能であり、電気工学の世界では重要な部品の一つとされています。理解を深めることで、電子回路の理解と応用の幅を広げることができるでしょう。
