マルチコンダクターケーブルは、複数の電気信号を一つのシースで送ることができる構造で、産業設備や通信系で重要な役割を果たします。

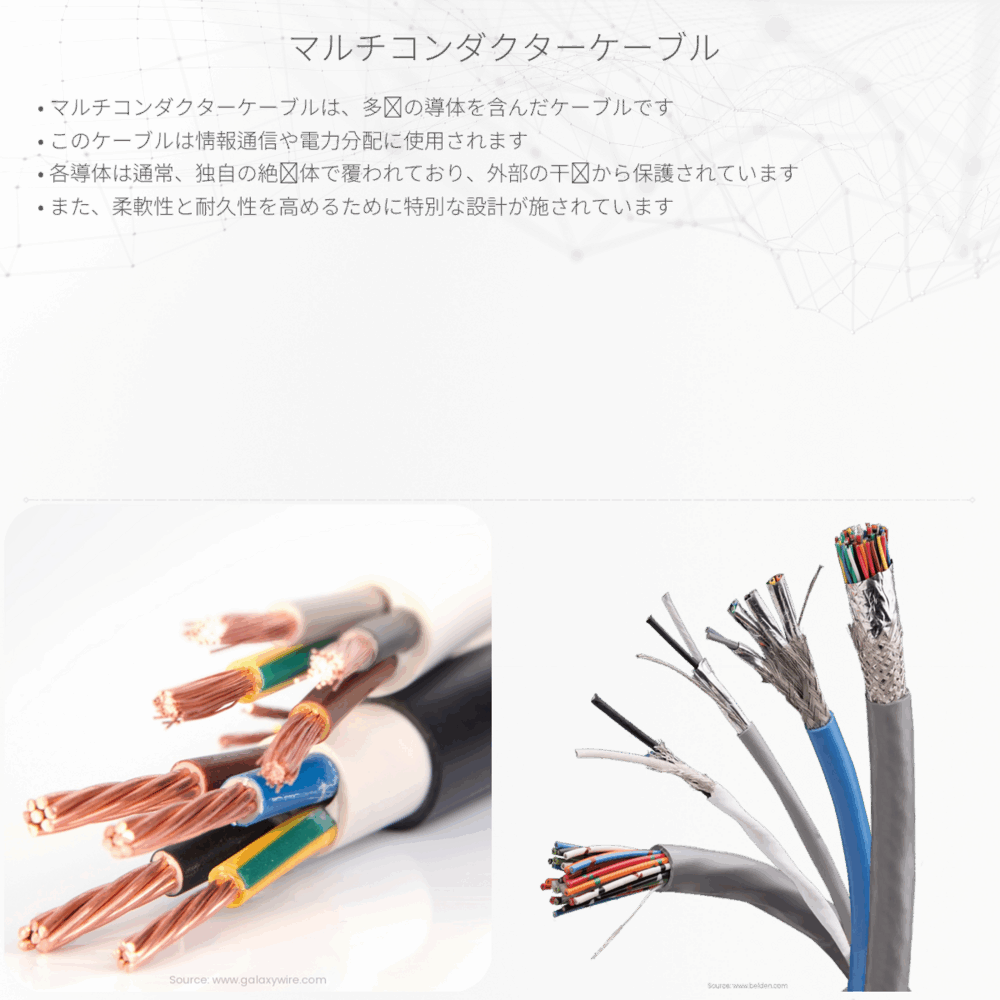

マルチコンダクターケーブルとは
マルチコンダクターケーブルは、複数の電気伝導体をひとつのシース（外装）で包み込んだ構造をしているケーブルです。これにより、同時に複数の電気信号を伝送することができます。電気伝導体としては主に銅またはアルミニウムが使用され、その上に絶縁材料が施されています。絶縁材料の上には金属製のシールドやプラスチック製のジャケットが被せられ、外部環境から保護する役割を果たします。
マルチコンダクターケーブルの用途
マルチコンダクターケーブルは、産業設備や建築物内の制御系統、データ通信など、多種多様な用途で利用されています。例えば、エレベータや監視カメラ、コンピュータネットワークといったシステムでは、複数の信号が同時に伝送する必要があるため、マルチコンダクターケーブルが必須です。また、オーディオやビデオ機器においても、高品質な信号を伝送するために利用されることがあります。
マルチコンダクターケーブルの特徴と構造
マルチコンダクターケーブルの主な特徴は、以下のようにまとめられます。
- 複数の回路を一つのケーブルに集約しているため、配線がシンプルになる。
- シールドされた構造により、電磁干渉（EMI）から信号を保護する。
- 絶縁材料により、電気伝導体同士がショートしないように分離されている。
通常、マルチコンダクターケーブルは以下の層で構成されています。
- 導体部：電流を運ぶための銅線やアルミ線。
- 絶縁材料：導体同士の電気的干渉を防ぐための材料。
- シールド：外部からの電磁干渉を遮断するための金属箔や編組。
- ジャケット：ケーブルを物理的損傷から保護するための層。
電気と磁気の相互作用
マルチコンダクターケーブルの設計において非常に重要なのは、電気と磁気の相互作用の理解です。電流が流れる際、その周りには磁場が生じるというのが電磁気学の基本原理です。この原理はアンペールの法則（Ampère’s circuital law）とも呼ばれます。
この磁場が他の電導体に影響を与えることで、不要な信号の干渉が発生する可能性があります。そのため、シールド層は重要な役割を果たします。シールドには通常、銅やアルミニウムなどの金属が用いられ、磁場によって生じる電流（誘導電流）をその層で吸収し、内部の導体に干渉が及ばないようにします。これによりクリーンな信号伝送を保証することができます。
まとめ
マルチコンダクターケーブルは、信号の伝送において欠かせない要素です。その高度な構造により、複数の信号を安全かつ効率的に伝送することができます。電気・磁気の相互作用を考慮した設計は、産業界での信頼性の高いデータ通信に寄与しており、今後もその重要性は高まることでしょう。
