マイクロ波位相シフターは、レーダーや通信技術における信号の位相制御に不可欠なデバイスであり、高速通信や精密な方向制御を実現します。

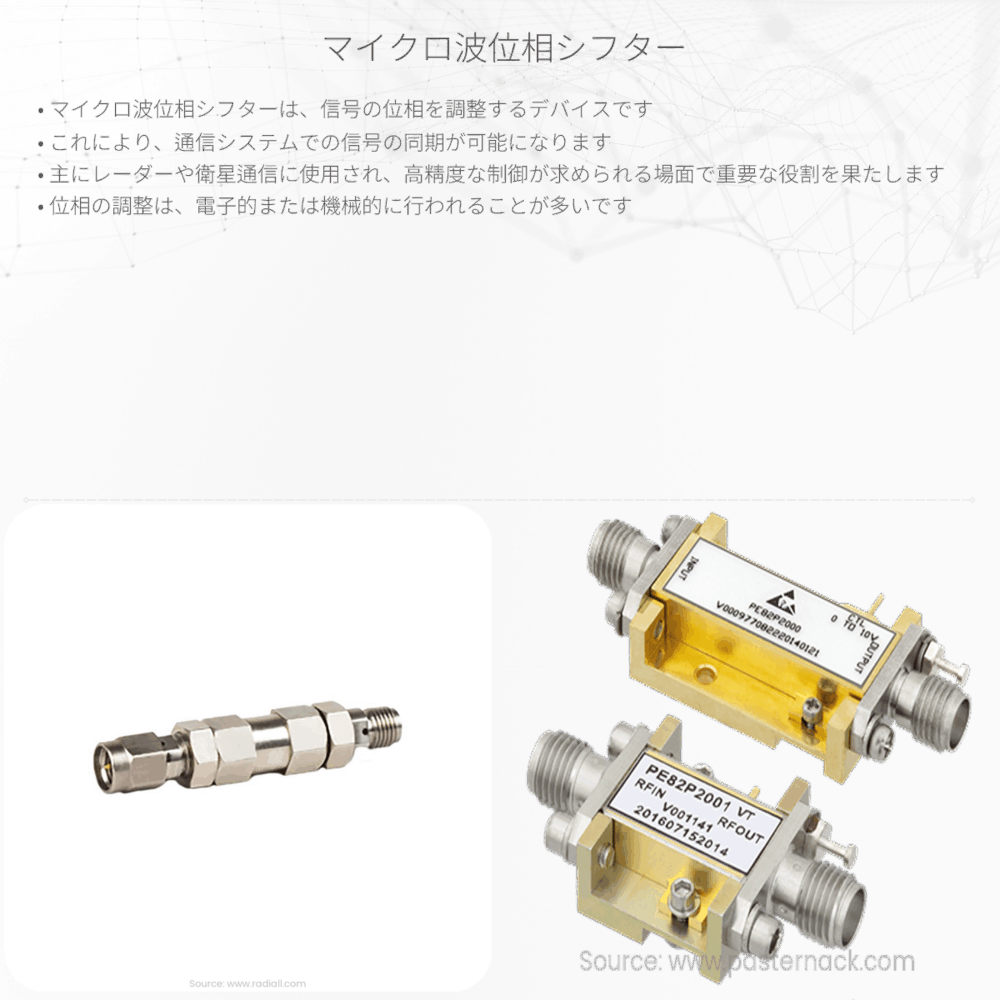

マイクロ波位相シフターとは
マイクロ波位相シフターは、マイクロ波の位相を変化させることができるデバイスです。位相とは波の形で表される信号内における特定の点が、周期のどの位置にあるかを示すものをいいます。この位相を変化させることによって、情報の伝送方法や信号の同期をコントロールすることができます。これは、レーダーや通信などの分野で極めて重要な役割を果たします。
マイクロ波位相シフターの動作原理
マイクロ波位相シフターは、主に可変遅延線（VDL）の原理を利用しています。遅延線は電気信号を遅らせるために用いられ、この遅延を変化させることで位相のシフトを実現します。一般的に、信号の遅延量が増加すると、位相は遅れが生じてシフトします。
- 磁気制御型位相シフター：このタイプは、磁性材料により制御されます。マイクロ波を通す際に磁場を変化させることで、通過するマイクロ波の位相を変えることができます。
- 電圧制御型位相シフター：電圧によって位相を調節するタイプであり、半導体技術を利用してマイクロ波の進路上に電圧を加えることで位相遅延を引き起こします。
マイクロ波位相シフターの用途
マイクロ波位相シフターは、電子戦、通信、衛星技術など幅広い分野で使用されます。たとえば、位相アレイアンテナでは、各アンテナ素子に位相シフターが用いられることで、アンテナビームの方向を動的に制御できます。これにより、物理的にアンテナを動かさずとも、ビームを目的の位置に正確に指向することができます。
この技術は、通信では信号の多重化に役立ち、それぞれの信号の位相をシフトさせることで、同じ周波数帯を異なるデータストリームに共有させることが可能になります。また、レーダーシステムでは、敵の妨害（ジャミング）から信号を保護するために使われています。
現代の技術発展においては、より高度な位相制御が求められるため、マイクロ波位相シフターの重要性はさらに増しています。これらの進化は、通信の高速化やレーダーの精度向上といった分野での革新を可能にしています。
まとめ
マイクロ波位相シフターは、信号の位相を精密に制御し、現代の通信やレーダー技術において不可欠な部品です。技術が進むにつれて、より小型で効率的、かつ高性能な位相シフターが開発され、私たちの生活をより豊かで便利なものに変えています。
