ホール効果磁気計は磁場の強さや方向を非接触で測定する装置であり、高感度で正確なデータが得られ、産業や研究で活用されています。
ホール効果磁気計とは

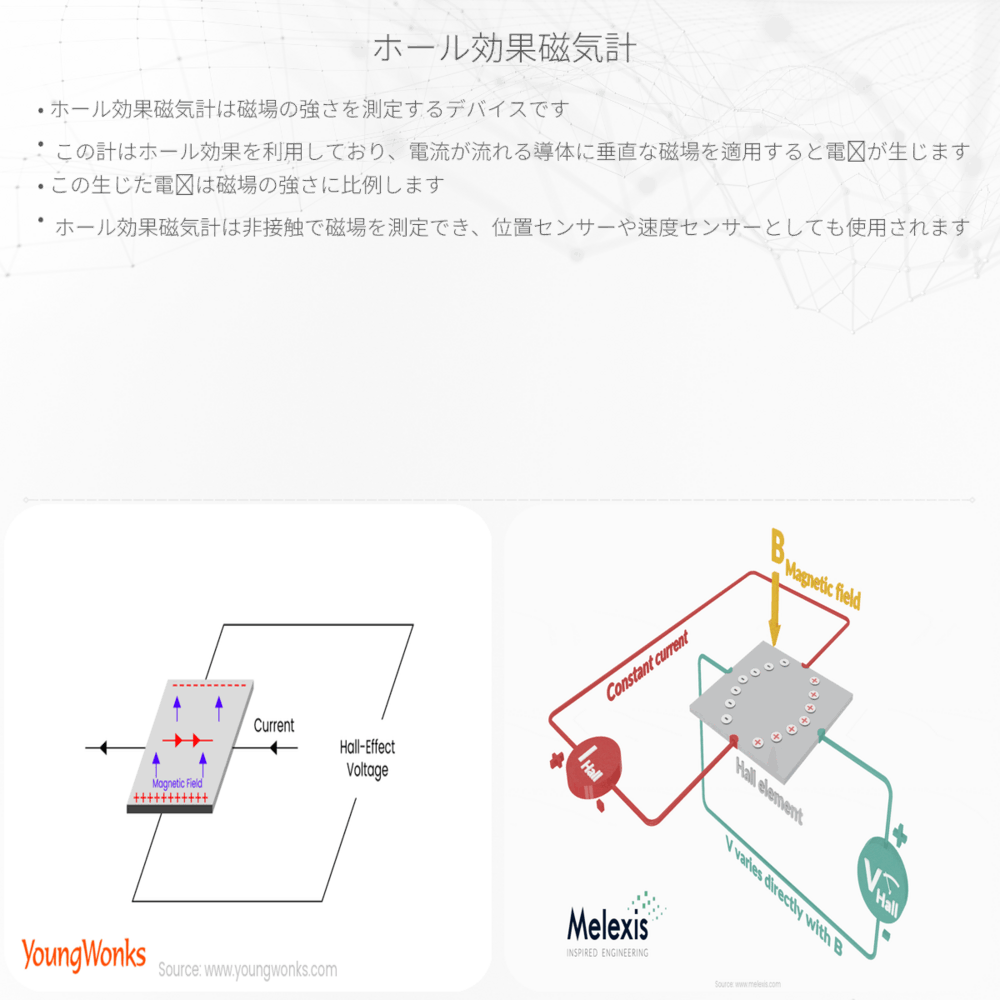

ホール効果磁気計は、ホール効果を利用して磁場の強さや方向を測定する装置です。エドウィン・ホールによって1879年に発見されたホール効果は、導体や半導体に電流を流し、その導体を垂直に貫く磁場がある場合、導体の片側に電位差（ホール電圧）が生じる現象です。この電位差は、磁場の強さに比例し、磁場の測定に応用できます。
ホール効果の原理
ホール効果の原理を理解するためには、電荷、電流、磁場に関する基本的な知識が必要です。電子などの電荷を持つ粒子が動くと電流が発生し、電流があるところには必ず磁場が生じます。電流が流れる導体を磁場に置くと、導体内の電子はローレンツ力と呼ばれる力を受けます。これにより電子が導体の一方向に偏って集まり、ホール電圧が生じます。
- ホール電圧 (VH) は磁場の強さ (B)、電流 (I)、導体の素材のホール係数 (RH)、導体の厚さ (d) によって決まります。
- VH = RH * (I * B / d)
ホール効果磁気計の応用
ホール効果磁気計は、その高感度と線形性から産業や研究分野で広く使われています。例えば、次のような応用があります。
- 位置センサーとして、エンジンのクランク軸やカム軸の位置を正確に検出します。
- 速度センサーとして、車輪の回転速度を測定し、アンチロック・ブレーキ・システム(ABS)に利用されます。
- 電流センサーとして、電流を直接接触せずに測定できるため、絶縁が必要な高電圧回路に適しています。
ホール効果磁気計のメリットとデメリット
ホール効果磁気計は多くの利点がありますが、いくつかの欠点もあります。
- メリット:
- 非接触で磁場を測定できるため、センサーの摩耗がなく長寿命です。
- 小型で、低消費電力で動作します。
- 磁場の強さだけでなく、方向も検出できます。
- デメリット:
- 磁場の測定に影響を与える外部のノイズに敏感であることがあります。
- 温度変化により測定結果が影響を受けることがあり、温度補償が必要な場合があります。
以上のように、ホール効果磁気計は磁場を測定する際に非常に有用なツールであり、その設計は多くの実用的なアプリケーションへと発展しています。現代の技術における重要な役割を担っており、工学や物理学の分野においてその知識は基本的なものとされています。
