ペルチェ冷却デバイスは、ペルチェ効果を利用して電気で発熱・吸熱を行う、無動作部品の冷却技術です。静音でCPUや医療機器に適用。
ペルチェ冷却デバイスの基礎
ペルチェ冷却デバイスとは、電気を利用して発熱と吸熱の現象を生み出す、一種の熱ポンプです。このデバイスはペルチェ効果と呼ばれる物理現象を応用しており、電流を半導体材料を通すことで、一方の面を冷却し、もう一方を加熱することができます。この技術は、ポータブルクーラーやCPUの冷却など、様々なエレクトロニクスで利用されています。
ペルチェ効果とは
ペルチェ効果は、1834年にジャン・シャルル・アタナーズ・ペルチェによって発見されました。電流が異なる導体間を流れるとき、接合部において熱が吸収または発生する現象です。形式的には、熱は次のように計算されます。
\[ Q = \Pi I t \]
ここで、\( Q \)はペルチェ効果による熱量、\( \Pi \)はペルチェ係数、\( I \)は電流、\( t \)は時間です。積\( \Pi I \)はペルチェ熱の流れを表し、その方向は電流の向きに依存します。
ペルチェデバイスの構成

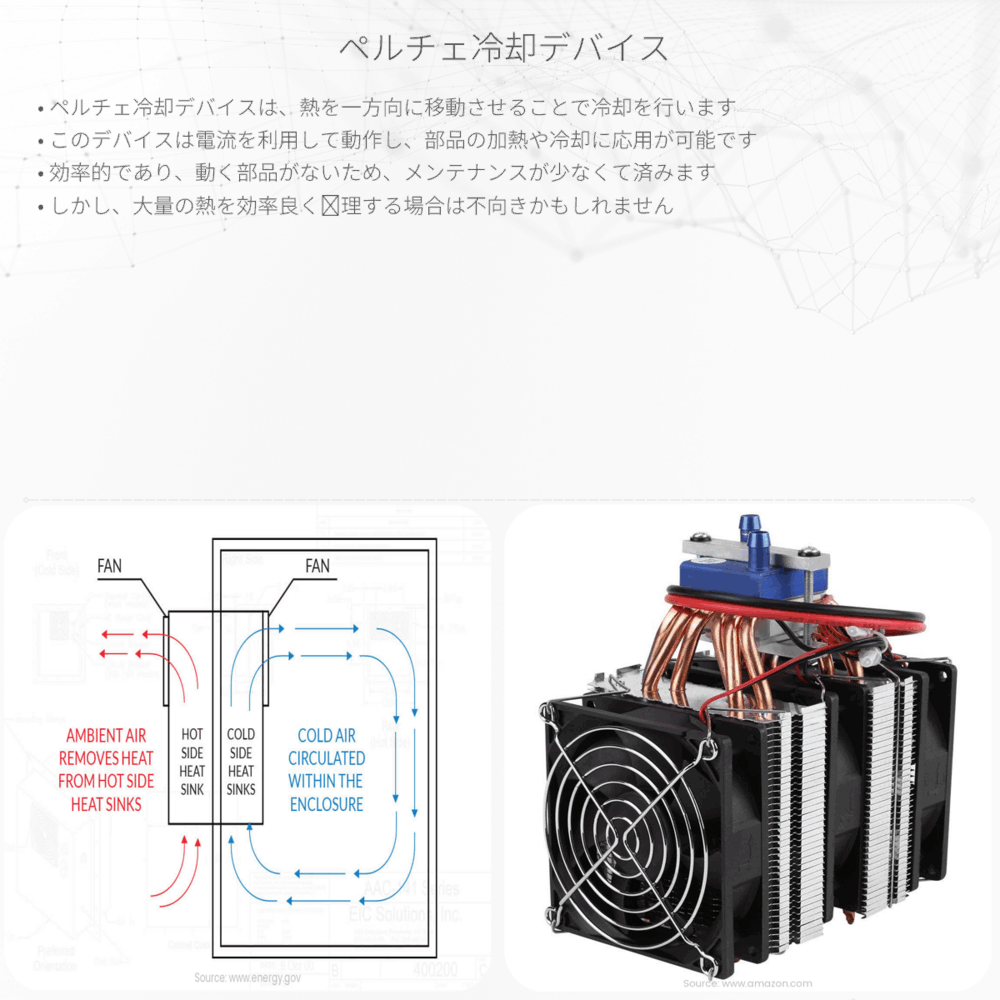

ペルチェ冷却デバイスは、通常N型とP型の二種類の半導体で構成されており、電気的には直列に、熱的には並列に接続されています。この半導体ペアは、電流が流れると一方の接合部が冷え、もう一方が熱くなるように配置されています。
ペルチェデバイスの応用例
- 電子機器の冷却 – コンピュータのCPUやレーザーの温度を制御するために使用されています。
- 携帯冷蔵庫 – キャンプや車での移動中に食品や飲料を冷やすのに利用されます。
- 医療機器 – 患部を冷やす治療やサンプルの温度管理に役立てられています。
ペルチェデバイスのメリットとデメリット
ペルチェデバイスは動作部分がなく、静かで保守が容易な点がメリットです。また、反転可能であり、電流の向きを変えるだけで冷却と加熱を切り替えることができるため、様々な用途に適用できます。しかし、効率が低いため、大量の熱を移動させることには向いておらず、電力を多く消費するデメリットもあります。
ペルチェ冷却デバイスは、小型で静かな冷却が必要な場合に非常に有用です。物理学のペルチェ効果を使った、この興味深い技術は今後もさまざまな分野での応用が期待されています。
