プロトン磁気計は、核磁気共鳴現象を活用して地球の磁場を測定する装置で、地質学や石油探査などに応用されています。
プロトン磁気計とは
プロトン磁気計（プロトン磁力計）は、地球の磁場を精密に測定するための装置です。核磁気共鳴（NMR）現象を利用しています。この技術は、地質学的な調査、地震予知の研究、さらには軍事目的での応用など、幅広い分野で使われています。
核磁気共鳴（NMR）とは
核磁気共鳴は、磁場中の原子核が外部からの無線周波数（RF）信号によって、エネルギー状態が変化する現象です。特に、水素原子のプロトンはNMRに対して高い感度を持っており、プロトン磁気計において重要な役割を果たします。
プロトン磁気計の原理

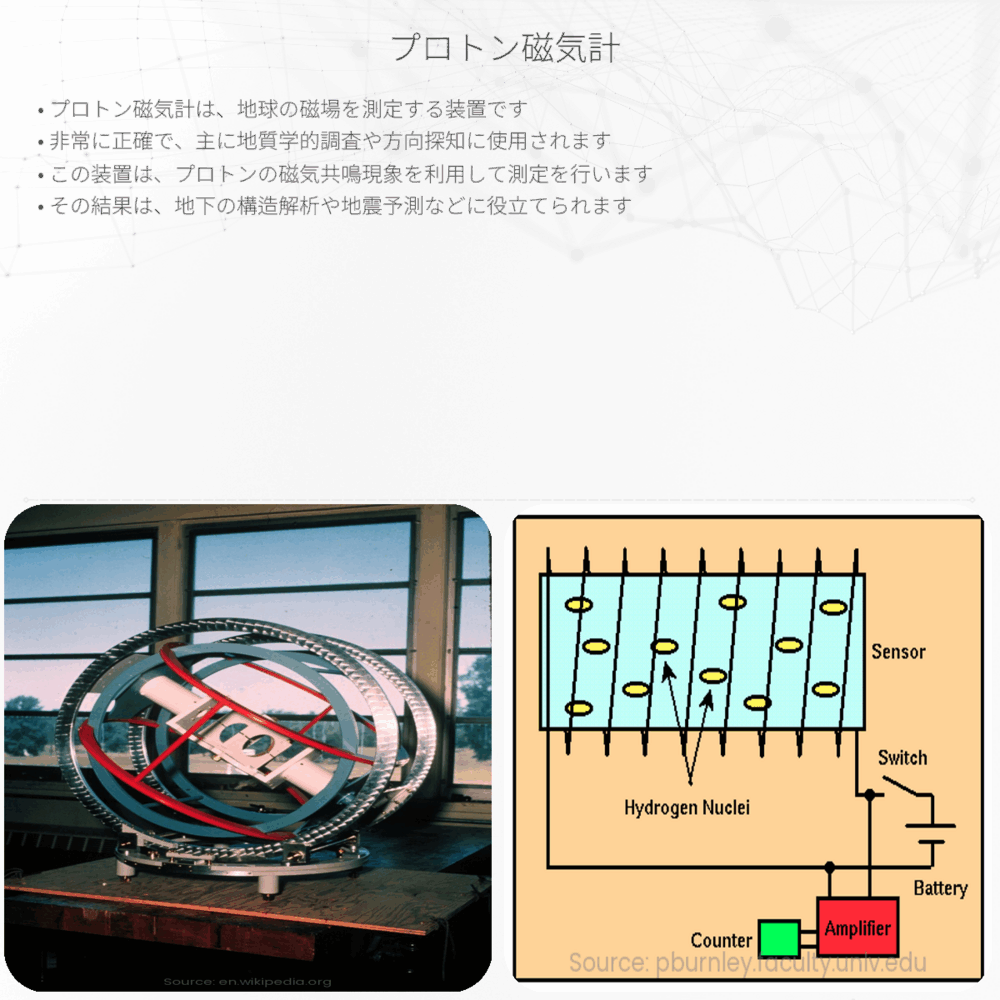

プロトン磁気計では、水に浸したコイルを使ってプロトン（水素原子核）を一定の磁場の中に置きます。その後、コイルを通して一定の周波数でRFパルスを送り込むと、プロトンはエネルギーレベルが変わることで磁場と共鳴します。RFパルスを止めた後、プロトンは元の状態に戻る際に、特有の周波数で信号（NMR信号）を放出します。この信号の周波数は、外部磁場の強さに比例するため、これを測定することで磁場強度を求めることができます。
- 磁場の強さをBとする。
- プロトンの共鳴周波数をfとする。
- プロトンの磁気回転比をγとする。
これらの関係は次の式で表されます。
\[ f = \frac{γ}{2π}B \]
プロトン磁気計の応用例
- 地質学: 地下の岩石の磁性を調べたり、鉱床の探査に利用されます。
- 石油探査: 地下の石油やガスのリザーバーの位置を特定するのに使用されることがあります。
- 考古学: 古代の人工物や建造物が埋まっている場所の探索に役立ちます。
- 軍事: 潜水艦やその他の軍事装置の探知に応用されることもあります。
まとめ
プロトン磁気計は、その高感度と信頼性から、科学研究や資源探査、さらにはセキュリティ分野において広く使われている重要なツールです。NMR技術を利用することで、既存の方法では得られない精密な情報を提供し、現代の探査技術の中核をなす装置となっています。
