プログラマブルロジックデバイス（PLD）について解説し、その種類、利点、そして電子回路設計での役割を紹介しています。

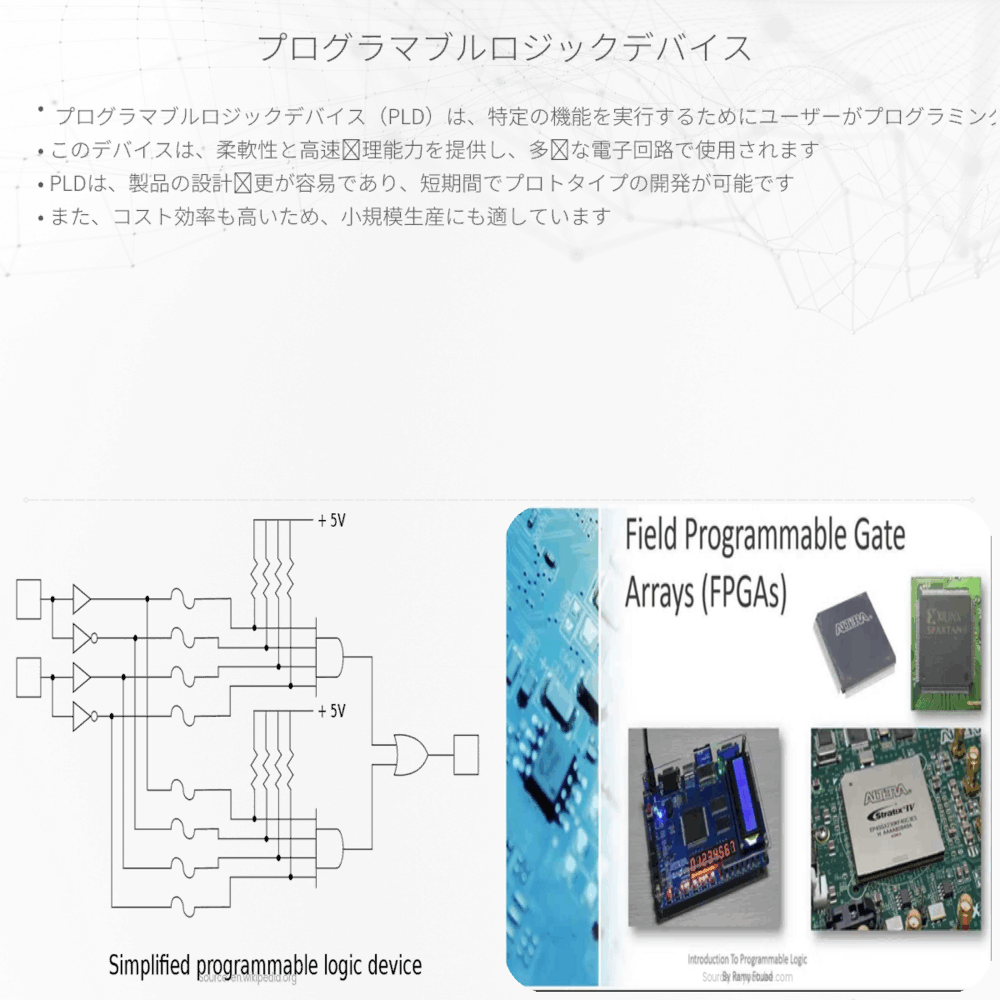

プログラマブルロジックデバイスとは
プログラマブルロジックデバイス（Programmable Logic Device: PLD）は、ハードウェアの機能を柔軟に変更できる電子デバイスです。あらかじめ定められた機能を持つ集積回路（IC）と異なり、ユーザーが後からプログラミングにより、独自のロジックを実装することが可能です。これにより、高速で複雑な電子回路を短時間で開発することができるようになります。
PLDの種類
- PAL（Programmable Array Logic）
- PLA（Programmable Logic Array）
- CPLD（Complex Programmable Logic Device）
- FPGA（Field Programmable Gate Array）
PALは、プログラマブルなAND配列と固定されたOR配列を持ち、汎用性には欠けるものの、単純なロジック設計には適しています。PLAは、その名の通りANDとORの配列がともにプログラマブルで、より複雑な回路設計が可能です。だが、PALやPLAはロジックの規模が比較的小さいです。
CPLDは、PALやPLAよりもはるかに大規模な回路を扱うことができるデバイスです。多数のロジックブロックを含み、これらをプログラミングによって接続することで、複雑なデジタル回路を作成します。
最も柔軟性が高いとされるのはFPGAです。このデバイスは、数えきれないほどのロジックブロックと、高度にプログラマブルな接続リソースを有しています。このため、非常に高度で複雑なシステムのプロトタイピングに使われることが多いです。
プログラマブルロジックデバイスの利点
- 柔軟性：特定のアプリケーションや機能に合わせてプログラムを変更できます。
- 高速開発：既製のICを使用するよりも高速にプロトタイプを作成できます。
- コスト削減：複数のデバイスを1つのPLDで置き換えることができるため、部品の数を減らせます。
- アップグレードのしやすさ：新しい機能の追加やバグの修正をソフトウェアの更新によって行えます。
PLDは、電子回路の設計において重要な技術であり、多くの工業製品や電子機器に応用されています。しかし、その利点を最大限に活かすためには、電気回路設計やプログラミングに関する適切な知識が必要です。
まとめ
プログラマブルロジックデバイスは、その再プログラム可能な特性により、電子設計の柔軟性と開発の迅速さを提供します。この技術は、情報技術の進展と共に、ますますその重要性を増してきています。
物理学と工学の知識を融合させることで、PLDを駆使した革新的な電子デバイスの開発が可能となり、これにより私たちの生活はより豊かで便利なものへと進化していくでしょう。
