プリント基板の役割から製造プロセス、電気と磁気の原理の重要性まで、電子工学の基本要素を解説します。

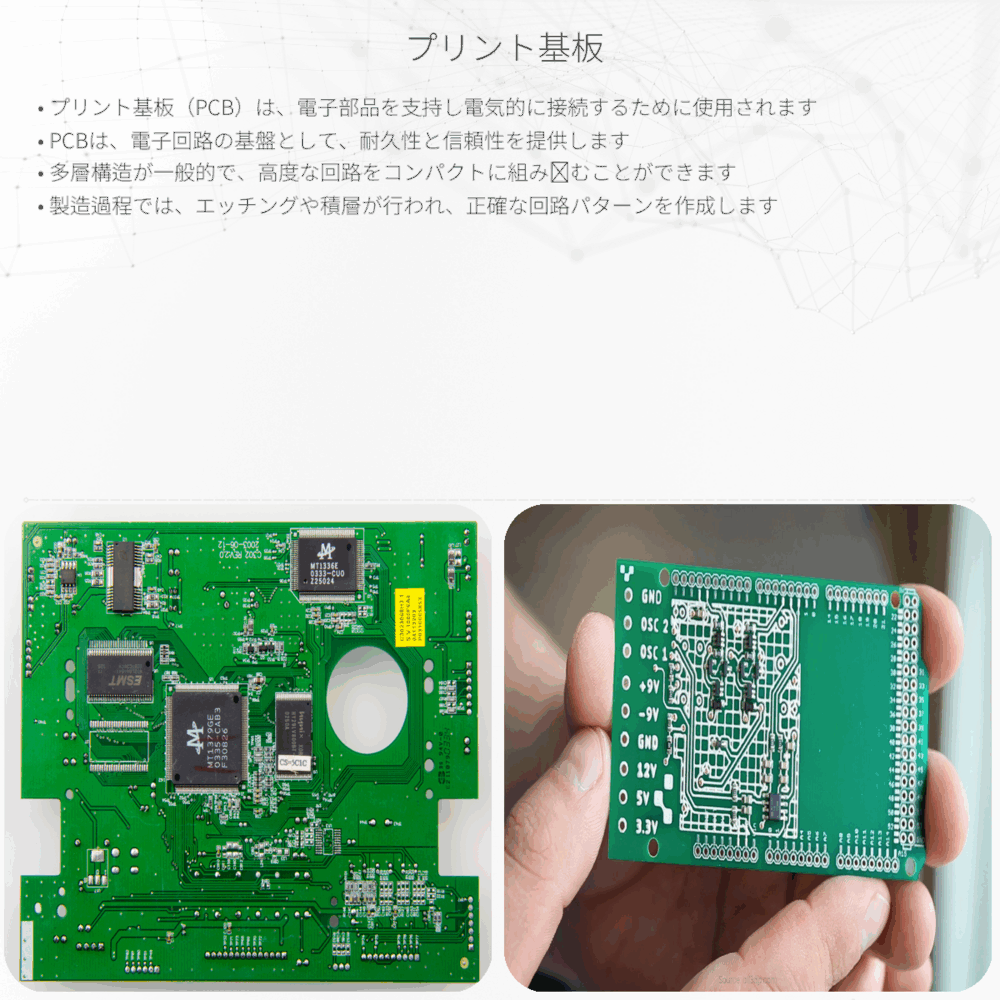

プリント基板の基本
プリント基板(PWB)またはより一般的にはプリント回路基板(PCB)は、電子部品が実装される板のことです。この板は、電気的な接続を確保するための銅製の配線パターンが印刷されています。現代の電子機器のほぼすべてにPCBが使用されており、大量生産の利便性とデバイスの信頼性を大きく向上させています。
プリント基板の役割
PCBの主な役割は、電子部品間の物理的支持と電気的接続を提供することです。それぞれの部品が適切な位置に固定され、絶縁された板上で銅のトレース経由で互いに接続されるため、複雑な回路もコンパクトに組み込むことが可能になります。
プリント基板の種類
PCBにはいくつかの基本的なタイプがあります:
- シングルサイドPCB：一面にのみ銅の配線があります。
- ダブルサイドPCB：両面に銅の配線があり、穴を通して部品を接続できます。
- マルチレイヤーPCB：3層以上の絶縁層と銅層を有し、高度な電子製品に使用されます。
プリント基板の製造プロセス
PCBの製造はいくつかの段階を経て行われます:
- 設計とレイアウト: 特別なソフトウェアを使用して電子回路の設計とレイアウトが行われます。
- 基板の製造: 絶縁材料（通常はガラスエポキシ）で作られた板上に、銅の層が追加されます。
- パターン転写: 保護フィルム（レジスト）を使用して銅の層上に回路図のパターンが転写されます。
- エッチング: 転写したパターン以外の銅を化学的に除去し、配線パターンを形成します。
- ドリリング: 電子部品を取り付けるための穴を開けます。
- 部品の装着: ソルダーペーストを使って電子部品を基板上に固定し、リフローオーブンで加熱して部品をはんだ付けします。
電気と磁気の関わり
PCBの設計には電気と磁気の原理が深く関わっています。電流が流れると磁場が発生（アンペールの法則）し、この磁場の影響を受けた隣接する回路がノイズを受ける可能性があります。このため、PCB設計においては、部品の配置やトレースの引き方が重要になり、電磁干渉(EMI)を最小限に抑えるには、これらの原理を理解して適切な設計を行う必要があります。
結論
プリント基板は、現代の電子技術における最も基本的なコンポーネントの一つです。電気と磁気の法則に基づいた設計により、複雑な電子回路を効率的かつ信頼性高く構築できます。これらを理解することは、電子工学に関わる者にとって不可欠なスキルと言えるでしょう。
