フラックスゲート磁気計の基礎
フラックスゲート磁気計とは、地磁気や磁性体から出る微弱な磁気を検出し測定する装置です。航空機や宇宙船、そして一部のスマートフォンなど多岐にわたる技術分野で利用されています。
フラックスゲート磁気計の原理
この装置の核となる原理は、磁気を直接測定するのではなく、フラックスゲートセンサーを使って磁気の変化を検出することにあります。このセンサーは磁気誘導の法則に基づいて動作しており、周囲の磁場の変化によってコイル内に起電力が生じます。
磁場の変化は次のように数式で表せます。
\[ \varepsilon = -N * \frac{d\Phi_B}{dt} \]
ここで、\( \varepsilon \)は誘導起電力、\( N \)はコイルの巻数、\( \Phi_B \)は磁束、\( t \)は時間です。マイナス符号はレンツの法則を表しており、誘導される起電力は磁場の変化を妨げる方向に働くことを示しています。

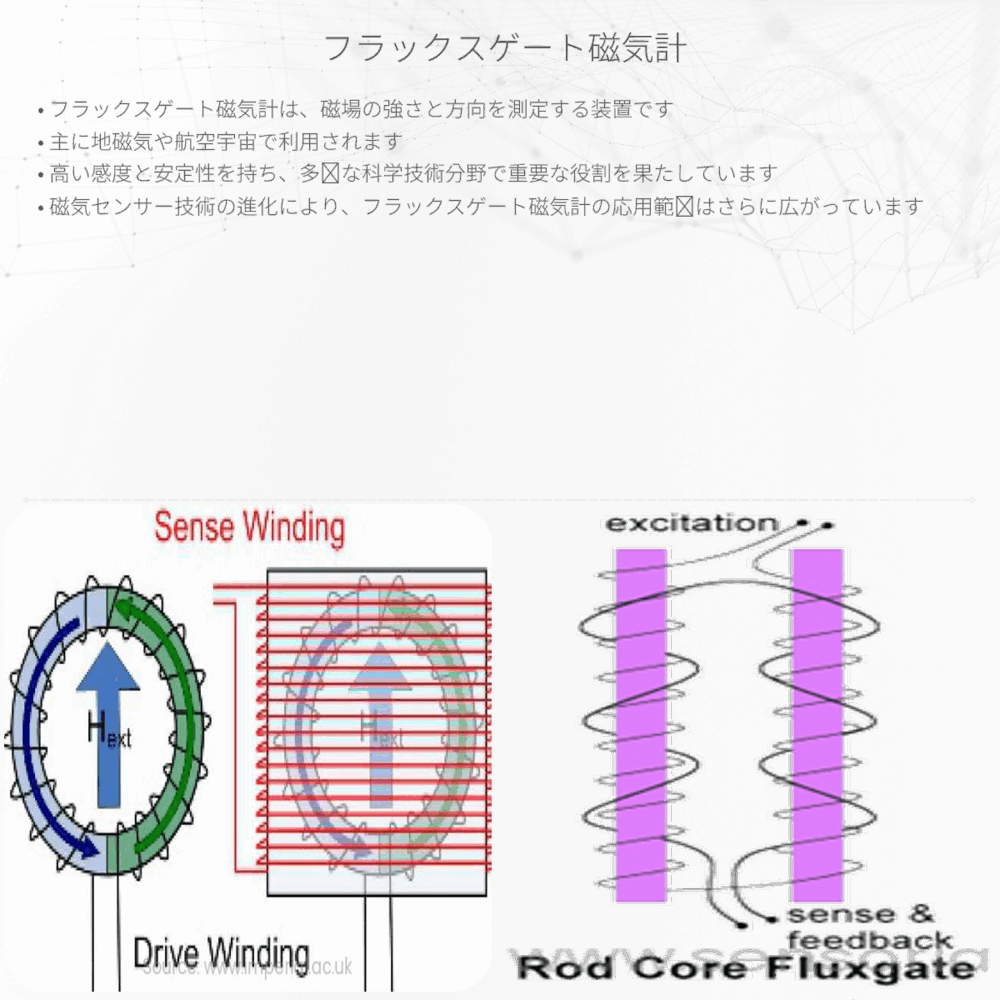

フラックスゲート磁気計の構造
典型的なフラックスゲート磁気計は、ソフト磁性材料でできたコアと数回から数百回に巻かれたコイルから成ります。このコアは磁化や消磁が容易な材料で作られており、磁場の微小な変化にも反応しやすい特性を持っています。
フラックスゲート磁気計の用途
フラックスゲート磁気計は、特に以下のような用途で利用されます：
- 地磁気の測定：地球物理学や考古学での地磁気の調査に使われます。
- 航空宇宙工学：航空機や宇宙船の姿勢制御のための磁場測定に使用されます。
- 金属探知：埋蔵金属や地雷探知のために用いられることもあります。
現代技術において磁場の測定は必須であり、フラックスゲート磁気計の役割は大変重要です。プロフェッショナルな測定機器から身近なスマートフォンに至るまで、私たちの生活の中で様々な形でその技術が活用されています。
まとめ
フラックスゲート磁気計は、磁場の測定を可能にする高感度なセンサーです。物理の基本原理に基づきながら、その応用範囲は広く、私たちの科学技術にとって不可欠な装置の一つです。この記事で紹介した内容が、電気と磁気の不思議な関係に興味を持つきっかけとなれば幸いです。
