フェライトチョークの役割や原理を解説し、電子回路でのノイズ対策に欠かせないコンポーネントの選び方と使用例を提供します。
フェライトチョークの基本
フェライトチョークは、電気回路における干渉やノイズの問題を軽減するために広く利用されているコンポーネントの一つです。この記事では、フェライトチョークがどのようにしてその役割を果たすのか、その基本原理について解説していきます。

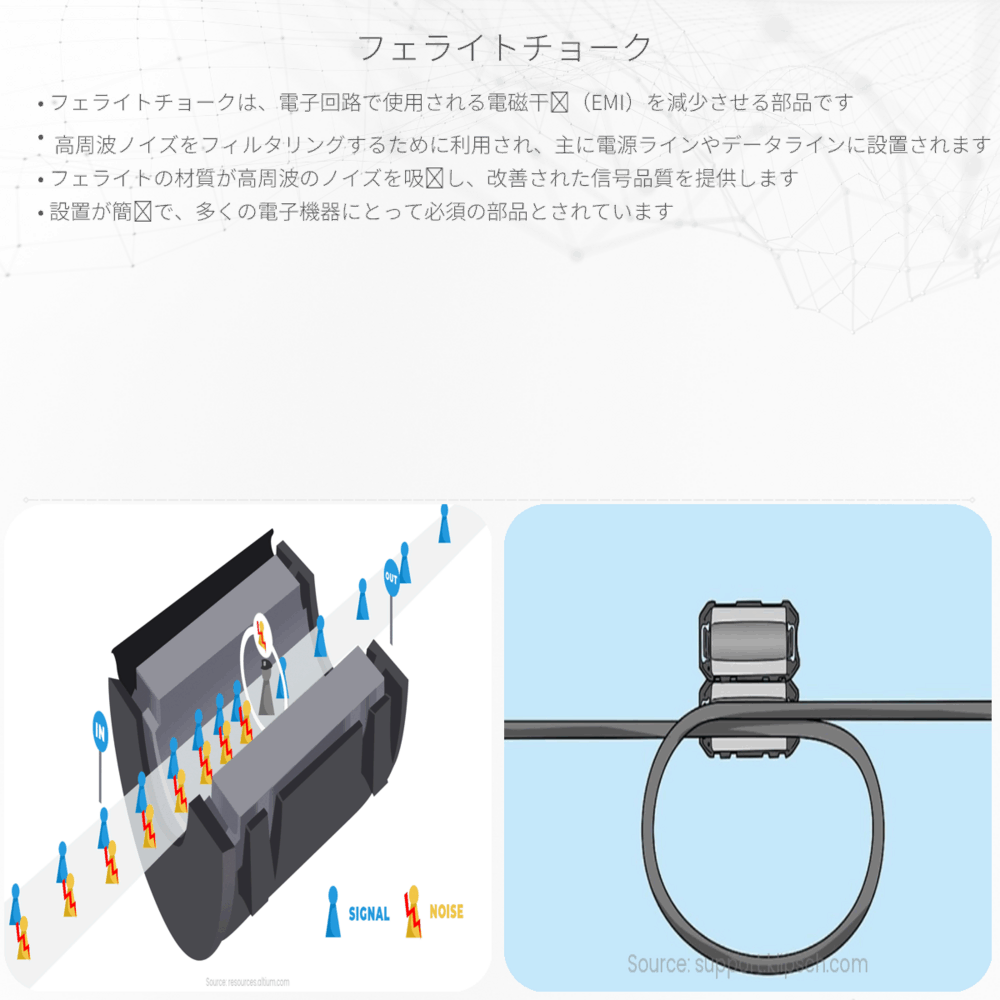

フェライトチョークとは
フェライトチョークは、電磁波の干渉を防ぐためにケーブル周りや電子基板上に取り付けられる電子部品です。フェライトとは鉄を主成分とした磁性体の一種で、電磁波の吸収性能が高いことが特徴です。
フェライトチョークの動作原理
フェライトチョークは、アンペールの法則とファラデーの電磁誘導の法則を基に動作します。電流が流れると、その周囲には磁場が発生し、この磁場はチョークコイルの形状を利用して増強されます。流れる電流が変化すると、ファラデーの法則によってコイル内に電磁誘導が生じ、電流の流れを阻害しようとする逆起電力が生まれます。これにより、高周波ノイズが減衰されるのです。
フェライトチョークの使用例
例えば、コンピュータやテレビなどの電子機器で、ノイズによる不具合を避けるためにフェライトチョークが使われています。また、電源ケーブルやデータ伝送線など、さまざまなケーブルに取り付けられることもあります。
フェライトチョークの選び方
フェライトチョークを選ぶ際には、使用する周波数帯や必要なインピーダンス値、流れる電流の量などを考慮する必要があります。フェライトの材質も、高周波用、低周波用など用途に応じて様々なものがあります。
まとめ
フェライトチョークは、電子回路におけるノイズ対策に不可欠な部品であり、適切な選択と使用によって安定した電子機器の運用が可能になります。今回は基本的な原理と機能に焦点を当てましたが、さらに深く学びたい読者には、電気工学や材料科学の分野でさらなる知識を積むことをお勧めします。
