フェライトコアチョークの概要を解説する記事。ノイズ低減や電磁干渉の抑制に役立ち、電子回路性能を改善します。
フェライトコアチョークとは何か
フェライトコアチョークは電子回路において重要な役割を果たすコンポーネントで、不要なノイズを抑えることが主な目的です。これは、フェライト材料を使ったインダクターの一種です。フェライトは電磁特性を持つセラミック材料で、主に鉄酸化物を含んでいます。この材料は高い透磁率を持つため、磁場の強化に効果的で、電流が流れる際の磁気エネルギーを高めることができます。
フェライトコアチョークの働き
フェライトコアチョークは、主に電子回路内で発生する高周波のノイズを低減します。電流がインダクターを流れる時、その周りには磁界が発生します。この磁界とフェライトコアの相互作用により、高周波の信号に対するインピーダンスが大きくなり、ノイズが減衰します。これにより、電子機器が他のデバイスに悪影響を及ぼすのを防ぎ、また他のデバイスからの干渉も受けにくくなります。
フェライトコアチョークの構造と機能

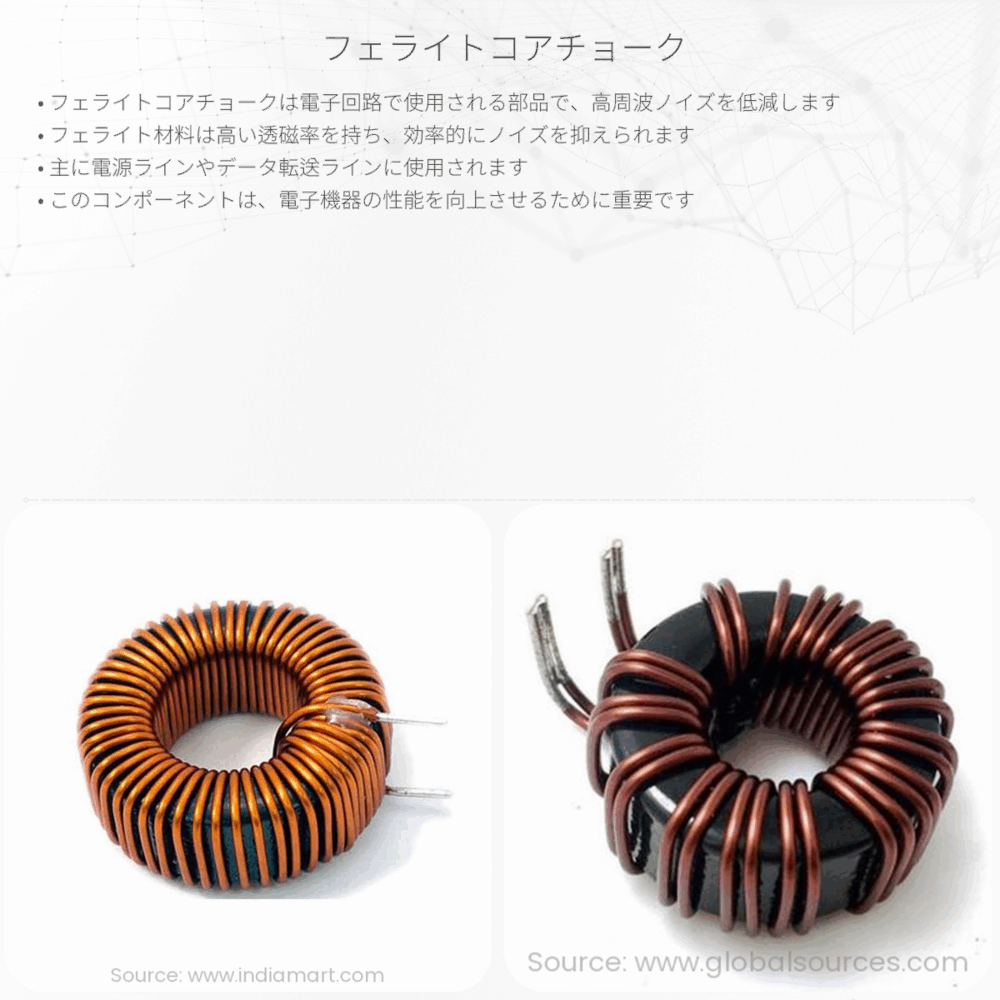

フェライトコアチョークは通常、銅線がフェライト材料でできたコアに巻かれて作られます。巻き数はインダクタンス値を決定し、それがノイズの低減能力を直接的に決めます。高いインダクタンスを持つチョークは、より低い周波数のノイズを効果的にフィルタリングします。一方で、低いインダクタンスのチョークは高周波のノイズに対してより適しています。
- ハイパス、ローパスフィルターへの応用
- EMI電磁干渉の低減
- リップル電流の低減
フェライトコアチョークは、これらの用途に使用されることが多く、特にパワー電源や信号伝送ラインなどで効果を発揮します。
フェライトコアチョークの選び方
フェライトコアチョークを選ぶ際には、いくつかのパラメーターに注意する必要があります。まず、動作する周波数範囲を考慮し、それに適した材質のコアを選びます。次に、最大でどれだけの電流を扱う必要があるかを確認して、適切なサイズと巻き数のチョークを選定します。過大な電流が流れるとチョークが過熱する可能性があるため、これは重要な点です。
フェライトコアチョークの選択は非常に重要で、正しく選ぶことで電子回路の性能を大幅に改善することができます。工業製品だけでなく、日々の生活に欠かせない家電製品においても、この小さなコンポーネントが大きな役割を果たしています。
まとめ
フェライトコアチョークは、電子デバイスの性能を守り、電磁干渉を最小限に抑えるのに不可欠なコンポーネントです。その簡単でありながら効果的な機能は、現代の電子技術における基礎的な要素の一つと言えます。これから電子工作に挑戦する方や、電子製品の仕組みに興味がある方にとって、フェライトコアチョークの理解は役に立つ知識となるでしょう。
