ヒートパイプヒートシンクは高効率の熱管理システムで、電子機器の冷却に重要な役割を果たします。

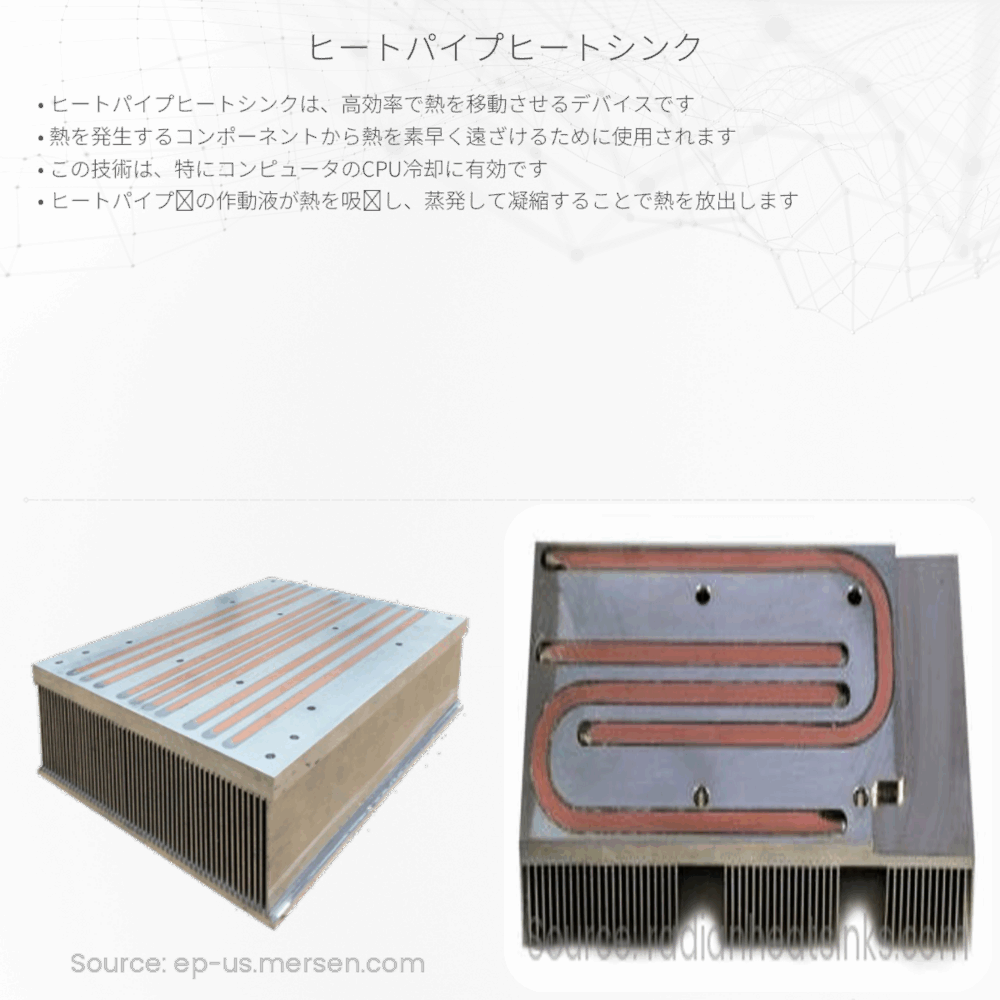

ヒートパイプヒートシンクとは
ヒートパイプヒートシンクは、効率的な熱管理システムの一つです。電子機器やコンピューターの中には、動作によって大量の熱を生じる部品があります。この熱を適切に処理しないと、機器の性能が低下したり、故障の原因にもなります。ヒートパイプヒートシンクは、その名の通り、ヒートパイプを用いて熱を効率よく伝えることで、デバイスを冷却する機能を持っています。
ヒートパイプの原理
ヒートパイプの基本原理は、相変化と熱の対流を利用した熱の伝達です。ヒートパイプ内部では、低沸点の液体が蒸発し、熱を拡散させます。この蒸発した液体はパイプ内を移動し、冷えた部分で凝縮します。凝縮する際に熱を放出し、その熱はヒートシンクによって外部へと放散されます。このプロセスは連続して行われ、効率的に熱を移動させることができます。
- 蒸発：ヒートソースに近い部分で熱により液体が気体に変わります。
- 熱輸送：気体となった液体がヒートパイプ内を移動します。
- 凝縮：冷えた部分で気体が液体に戻り、熱を放出します。
- 熱放散：凝縮によって放出された熱がヒートシンクを通じて外部に放出されます。
ヒートパイプの構造と材料
ヒートパイプは、金属製の中空の管で、内部には作動液と呼ばれる液体が封入されています。また、内壁には毛細管構造が施されており、液体の吸い上げと再循環を促進します。ヒートパイプの材料には、高い熱伝導率を持つ銅やアルミニウムが一般的に用いられます。
ヒートシンクの役割
ヒートパイプによって移動された熱は、最終的にヒートシンクによって放散されます。ヒートシンクは、熱を効率的に放出するためにデザインされた金属製の部品で、多数のフィンが付けられています。これらのフィンは表面積を増やし、空気との接触により熱を放出する助けをします。
ヒートパイプヒートシンクの応用
ヒートパイプヒートシンクは、コンピューターのCPUクーラーやノートパソコン、さらには衛星技術など、様々な電子機器の熱管理に広く使われています。高い冷却性能とコンパクトな設計が求められる機器において、ヒートパイプヒートシンクは不可欠な技術となっています。
このようにヒートパイプヒートシンクは、熱を効率的に管理するための重要な技術です。電子機器の発展と共に、より高性能で信頼性のある冷却システムが求められており、ヒートパイプヒートシンクの技術も進化を続けています。
