ヒューズの役割、基本的な仕組み、種類、電流制限値の計算、交換方法、そして安全性について詳しく解説しています。
ヒューズとは？
ヒューズは、電気回路における安全装置の一つで、過剰な電流が流れることを防ぐために使われます。電流が設計された限度を超えると、回路や接続された機器が損傷する恐れがあります。ヒューズはそのような事態を未然に防ぐために欠かせない部品です。
ヒューズの基本的な仕組み
ヒューズには、金属製の導体（ヒューズワイヤ）が含まれています。このワイヤは特定の電流値を持ちます。電流が設定値よりも高くなると、ヒューズワイヤは過熱し、最終的には溶断します。この動作により、回路が開かれ、電流の流れが自動的に止まります。これにより、より大きな損害から電気回路を保護することができます。
ヒューズの種類

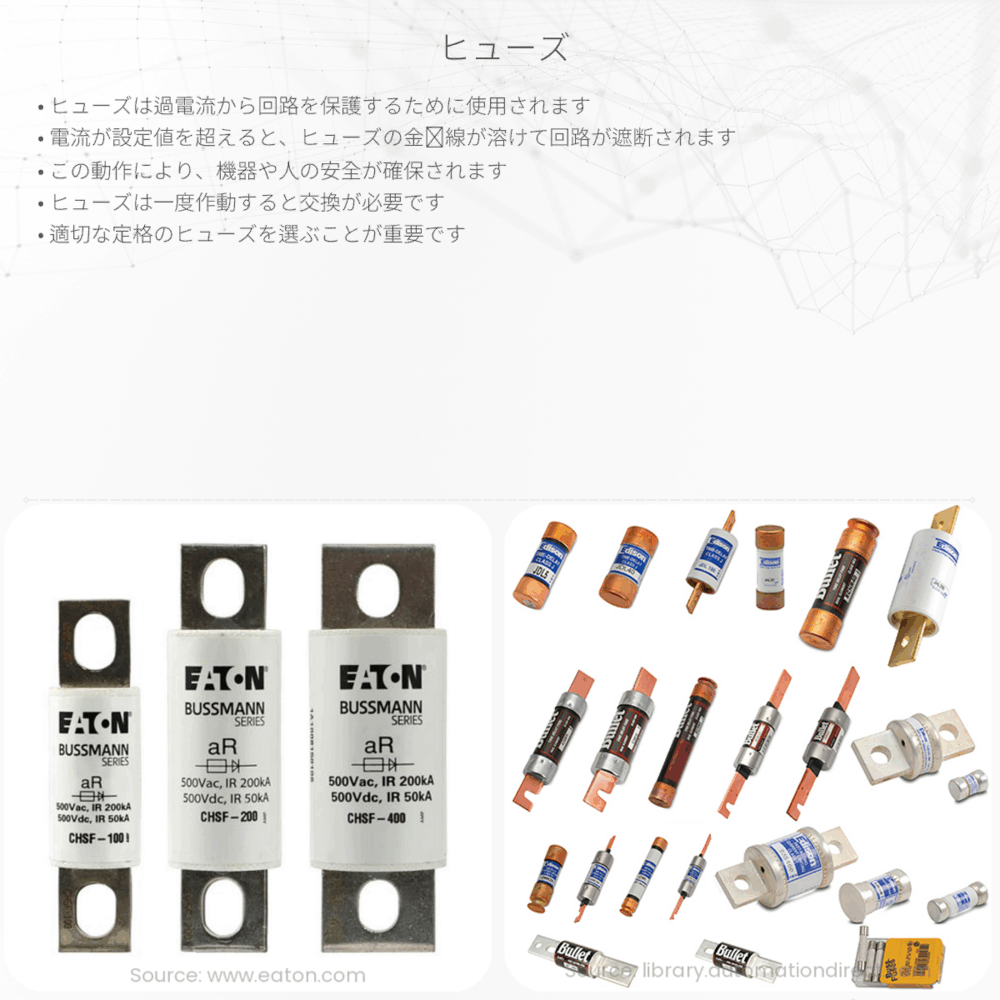

- ガラス管ヒューズ：透明なガラス管と金属キャップから成り立ち、管内に細いワイヤが含まれています。
- セラミックヒューズ：ガラス管ヒューズよりも高い耐圧と耐熱性を有するため、より高電力の回路に適しています。
- 自己復帰型ヒューズ：過熱により抵抗が増加し、電流の流れを制限することで回路を保護します。温度が下がると自動的に回路が復帰します。
電流の制限値の計算
ヒューズの電流制限値は、通常、ヒューズの定格電流として指定されます。これは、ヒューズが持続的に流れることが可能な最大電流です。
- ヒューズの選定時には、通常使用する電流値よりも少し高い定格電流を持つヒューズを選びます。
- 回路の最大電流は、電力（P）を電圧（V）で割ることによって計算することができます（I = P / V）。
- 回路の安全マージンを考慮して、ヒューズの電流値を決定します。
ヒューズの交換と安全性
ヒューズが作動した後は、必ず同じ定格の新しいヒューズに交換してください。異なる定格のヒューズを使用すると、適切な保護が得られずに、電気回路や接続された機器に損害を与える原因となる恐れがあります。
ヒューズを扱う際には、電源をオフにしてから作業し、決して無理に外したり、代わりのものを使ったりしないようにしてください。正しい種類と定格のヒューズを使用することが、電気回路を守る最善の方法です。
ヒューズは見た目では分かりにくいことが多いため、動作しないヒューズを特定するにはテスターやマルチメータを使用して、連続性をチェックする必要があります。
結語
ヒューズは電気回路の基本的な保護機能を持ち、過度な電流から回路を保護するために不可欠な部品です。適切なヒューズの選択と交換は、安全性を維持するための重要なステップです。電気を安全に扱うためには、これらの小さな部品の重要性を理解し正しく利用することが大切です。
