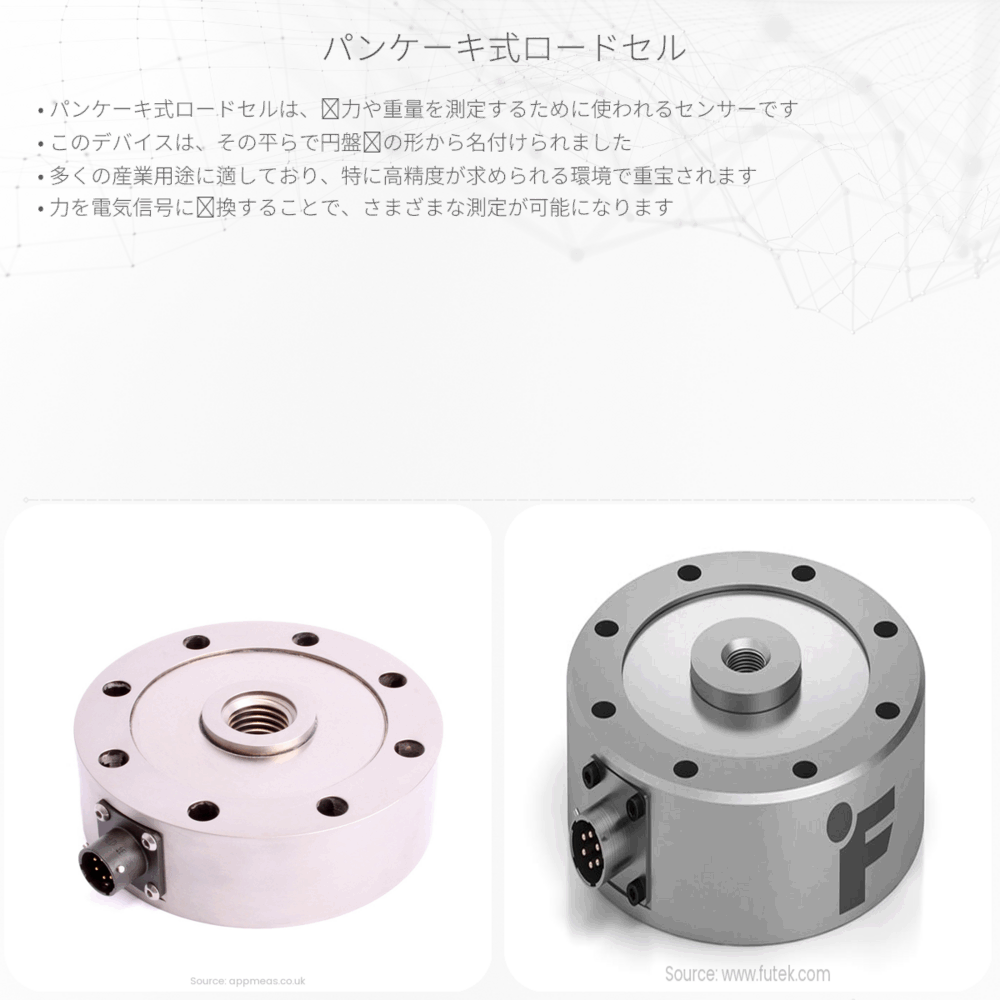

パンケーキ式ロードセルとは
パンケーキ式ロードセルは、主に重量測定に使用されるトランスデューサー（変換器）です。このデバイスは、力を加えると発生する微細な歪みを電気信号に変換することで、重量を計測します。パンケーキ式という名前は、このロードセルの平たく、円盤状の形状に由来し、その形状によって高い剛性と精度を提供します。
パンケーキ式ロードセルの動作原理
パンケーキ式ロードセルは、ストレインゲージを使用しています。ストレインゲージは、金属や半導体の線材または箔が貼られたセンサーで、材料に力が加わった時に発生する物理的な歪みを電気的な信号に変えます。この変換は、以下の式に基づいています:
- ゲージファクター(GF): ストレインゲージの感度を示し、以下の式で定義されます。
\[\text{GF} = \frac{\Delta R / R}{\Delta L / L}\]
ここで、\(\Delta R\)は抵抗の変化、\(R\)はもとの抵抗、\(\Delta L\)は長さの変化、\(L\)は元の長さを示します。 - フックの法則: 力と歪みの関係を表し、以下のように記述できます。
\[F = k * \Delta L\]
\(F\)は加えられる力、\(k\)はばね定数、\(\Delta L\)は長さの変化です。
これらの物理的な変化が電気信号に変換された後、信号はアンプによって増幅され、読み取り装置で解読され、その結果として力（荷重）が表示されます。
パンケーキ式ロードセルの応用
パンケーキ式ロードセルはその精度と堅牢性により、工業的な計量、構造的なモニタリング、航空宇宙産業、自動車テストなど、多岐にわたる分野で使われています。特に、大きな力が働くような場所での使用に適しており、正確な測定が必要な場合に重宝されます。
まとめ
パンケーキ式ロードセルは、多くの産業で重要なツールとなっており、その精確さと信頼性から計測機器の中で特に価値があるものです。このようなロードセルを適切に用いることで、安全性を確保し、効率的な運用が可能となります。電気と磁気の原理を応用することで、わたしたちの周りで起きている力を見える形で捉えることができ、科学と工学の面白さを体験することができます。
