バリスターとは過電圧から電子機器を保護する半導体デバイスで、電圧依存型抵抗器として急な電圧変化に対応します。

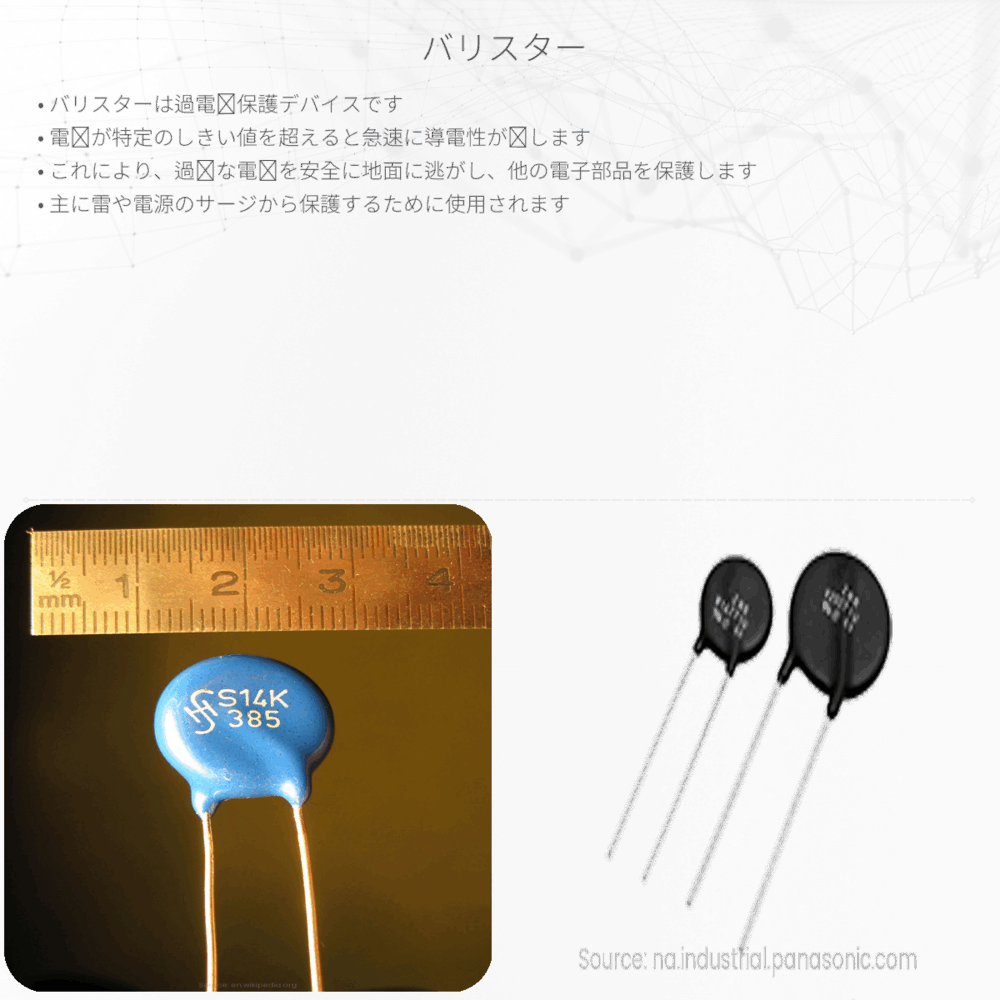

バリスターとは何か
バリスターは、電気回路において過電圧から保護するために使用される半導体デバイスの一種です。正式名称は「電圧依存型抵抗器（Voltage Dependent Resistor, VDR）」と呼ばれ、特定の電圧を超えた際に抵抗値が急激に低下し、過剰な電流を流れやすくすることで、回路や機器を保護します。バリスターは主にサージ保護に用いられ、雷やスイッチングサージなどの急な電圧変化から電子機器を守る重要な役割を果たしています。
バリスターの仕組み
バリスターの核となる機能は、その非線形の電圧-電流特性にあります。通常の状態では非常に高い抵抗値を持ち、ほとんど電流を流しませんが、定められた「閾値電圧」に到達すると抵抗値が劇的に減少し、大量の電流を透過させます。この性質により、過電圧が発生した際には、バリスターを通過する電流が急増し、過剰な電圧が他の部品へ及ぼす害を最小限に抑えます。
バリスターの種類と特徴
- 金属酸化物バリスタ（MOV）：MOVは一般的なバリスターであり、亜鉛酸化物（ZnO）などの金属酸化物セラミックスを材料として使用します。高いエネルギー吸収能力と素早い応答時間を持ち、家庭用のサージプロテクターや産業機器に広く使用されています。
- シリコンカーバイドバリスタ：古いタイプのバリスターで、シリコンカーバイド（SiC）を使用しています。現代ではMOVに取って代わられつつありますが、特定の高温環境など特殊な条件下で使われることがあります。
バリスターの応用
バリスターは様々な電気電子機器に組み込まれています。例えば、コンピュータ、テレビ、エアコンなどの家電製品、通信システム、電源ラインなど幅広い分野でサージ保護として役立っています。また、工業用途として、電力システムや配電網においても重要な部分を担い、サージによる障害から設備を守るための保護デバイスとして利用されています。
バリスターの重要性
電気機器が正常に動作するためには、安定した電力供給が重要です。しかし、予期せぬサージ発生は避けられない事象であり、そうした状況下でも機器を保護するためにバリスターが不可欠です。適切なバリスターを電気機器に組み込むことで、外部からの電気的なショックによるダメージを最小限に抑えることができ、製品の信頼性を高めることができます。
電気と磁気の分野は物理学の中でも特に基本的であり、実用的な技術へと直接つながっています。バリスターはそのような技術の一例であり、私たちの日常生活や産業機器を守る上で静かながらも強力な役割を果たしています。
