バナナプラグとは

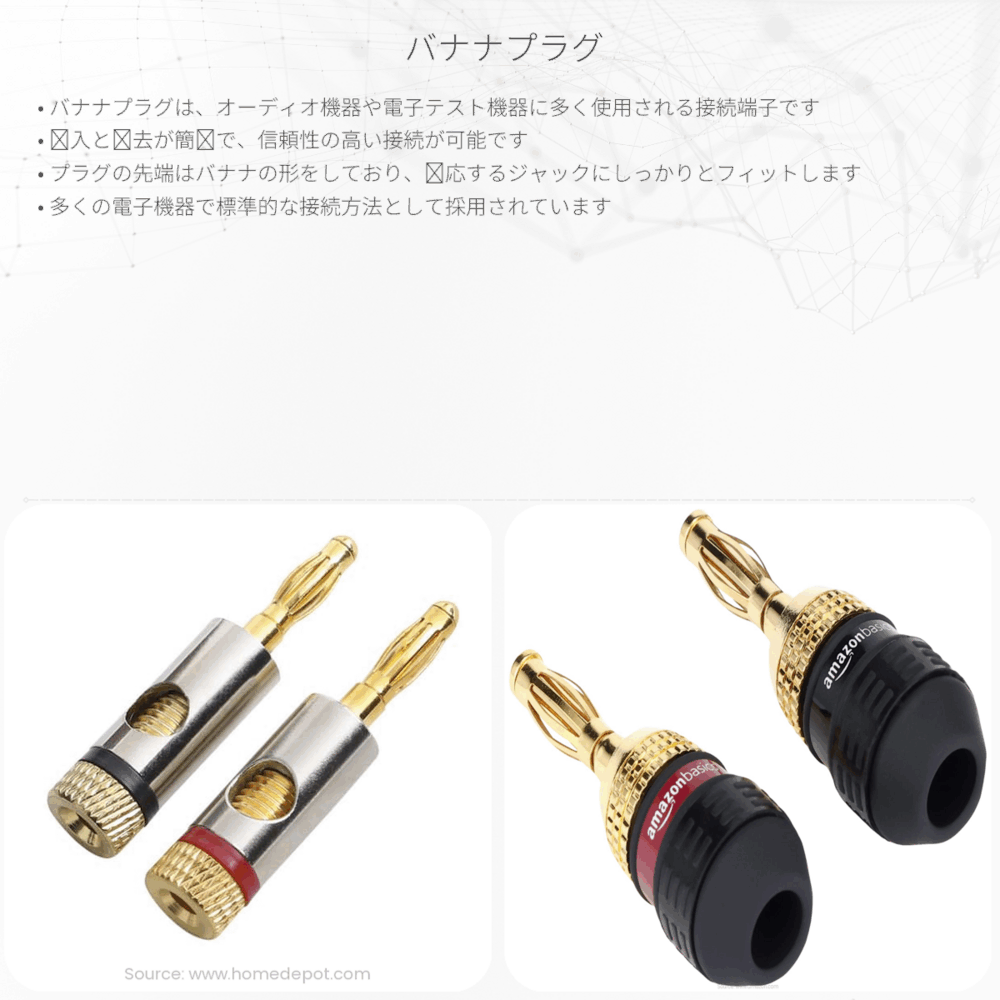

バナナプラグとは、電子機器などで使用される、円筒形の金属製コネクターです。その名前は、プラグの先がバナナのように少し曲がっていることからきています。音響機器、計測機器、テスト機器などで一般的に使用されており、信号の接続や伝送に役立ちます。
バナナプラグの構造と特徴
バナナプラグは、中央にスプリング機能を持つ金属製のピンがあり、この部分がジャックに挿入されると接触面積を増やし、より良い電気的接続が可能になります。また、接続や取り外しも容易で再利用可能なため、繰り返しの作業にも適しています。一般的には赤と黒のカラーコードが用いられ、回路内の正負を区別しやすくしています。
バナナプラグの使用方法
バナナプラグを使用する際は、適合するジャックに挿入するだけです。接続する機器によっては、ネジで線材を固定するタイプや、はんだ付けが必要なタイプもあります。電気を通す部分は金メッキが施されていることも多く、これによって接点抵抗を低減し、さびや酸化の影響を受けにくくすることができます。
バナナプラグの利点
- 再利用が容易で経済的です。
- 色分けされたデザインにより、配線の識別が容易になります。
- 接触面積が大きいため、接続が安定し、信号の損失が少ないです。
- 金メッキのバナナプラグは、信号の品質を維持するために有効です。
バナナプラグの応用
オーディオ機器においては、スピーカーやアンプとの接続にバナナプラグが活用されます。また、電子工作や学校の物理実験でも、手軽に使える接続具として多く用いられています。プロのエンジニアが使用する計測機器にも、このプラグは欠かせないコンポーネントです。
バナナプラグとその応用についての基本をご理解いただけたでしょうか。日頃みなさんが触れている電子機器の背後には、このような様々なコンポーネントの役割と工夫があります。これらの知識が、より深い技術への理解や興味を深める一歩となることを願っています。
