バイナリデコーダーはデジタル回路の基本的コンポーネントで、入力されたバイナリ値を多数出力に変換し、データ処理を効率化します。
バイナリデコーダーとは？
バイナリデコーダーは、デジタル回路の中で基本的な要素の一つであり、固定されたバイナリ値(0や1で表現される)を受け取り、それに対応する多数の出力を生成するデバイスです。これは、特定の形式の情報を、さらに使いやすい別の形式に変換するために使用されます。
バイナリデコーダーの構造と原理

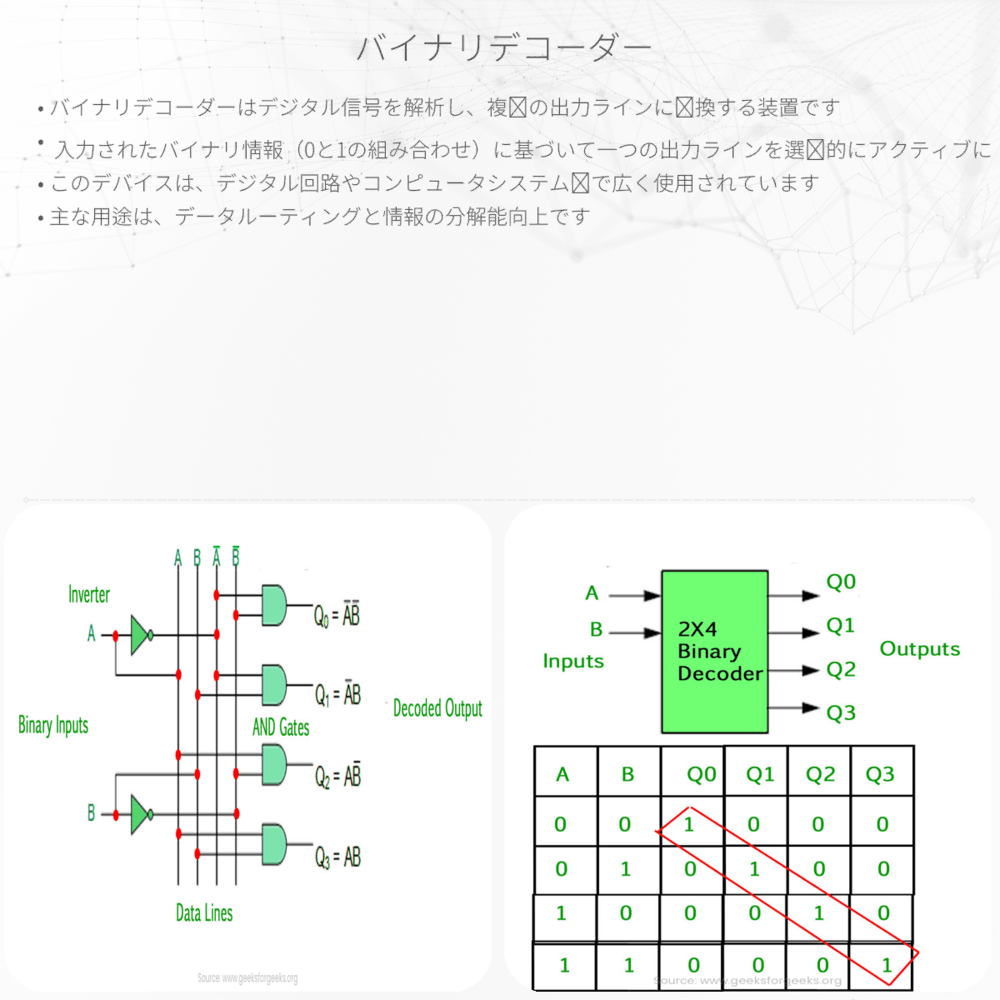

一般的なバイナリデコーダーは、複数の入力と、それよりも多い複数の出力を持ちます。たとえば、2ビットのバイナリデコーダーは2つの入力を持ち、それによって4つの出力を制御します。
- 入力 – バイナリ値(0と1)が与えられます。nビットのデコーダーはn個の入力を持ちます。
- 出力 – バイナリデコーダーは2n個の出力を持ちます。それぞれの出力は、特定のバイナリ入力値に対して”真”となります。
例えば、2つの入力 AとBがある2ビットのバイナリデコーダーの場合、以下のような出力が期待されます：
- 入力が00の時、出力1が”真”。
- 入力が01の時、出力2が”真”。
- 入力が10の時、出力3が”真”。
- 入力が11の時、出力4が”真”。
それぞれの”真”の出力はバイナリの1に相当し、”偽”の出力はバイナリの0に相当します。
バイナリデコーダーの用途
バイナリデコーダーは、コンピュータシステムやデジタル回路において、重要な役割を果たします。以下にその用途の一部を示します：
- メモリアドレスのデコード – メモリの正確な位置を選択するために使用されます。
- 並列データから逐次データへの変換 – 一度に一つのデータビットを処理するための変換に役立ちます。
- デジタルディスプレイの制御 – 7セグメントやその他のデジタルディスプレイへのデータの指示を出すために使われます。
バイナリデコーダーの利点
バイナリデコーダーは、データ処理と回路の設計の単純化に役立ちます。また、ハードウェアの最適化と効率化にも寄与し、デジタルシステムのスピードと信頼性を向上させます。
まとめると、バイナリデコーダーはデジタルエレクトロニクスにおける基本的なコンポーネントであり、さまざまな応用を持つ便利なデバイスです。これによる単純化と効率化は、現代のデジタル化された世界での技術の進歓に不可欠な部分となっています。
