ドロップアウトヒューズの原理と機能
電気回路の安全を守るため、さまざまな種類のヒューズが使われています。ドロップアウトヒューズはその一つであり、過電流から電気設備を保護するために広く使用されている保護デバイスです。この記事では、ドロップアウトヒューズがどのようにして機能するのか、そしてなぜそれが重要なのかを簡単に解説します。

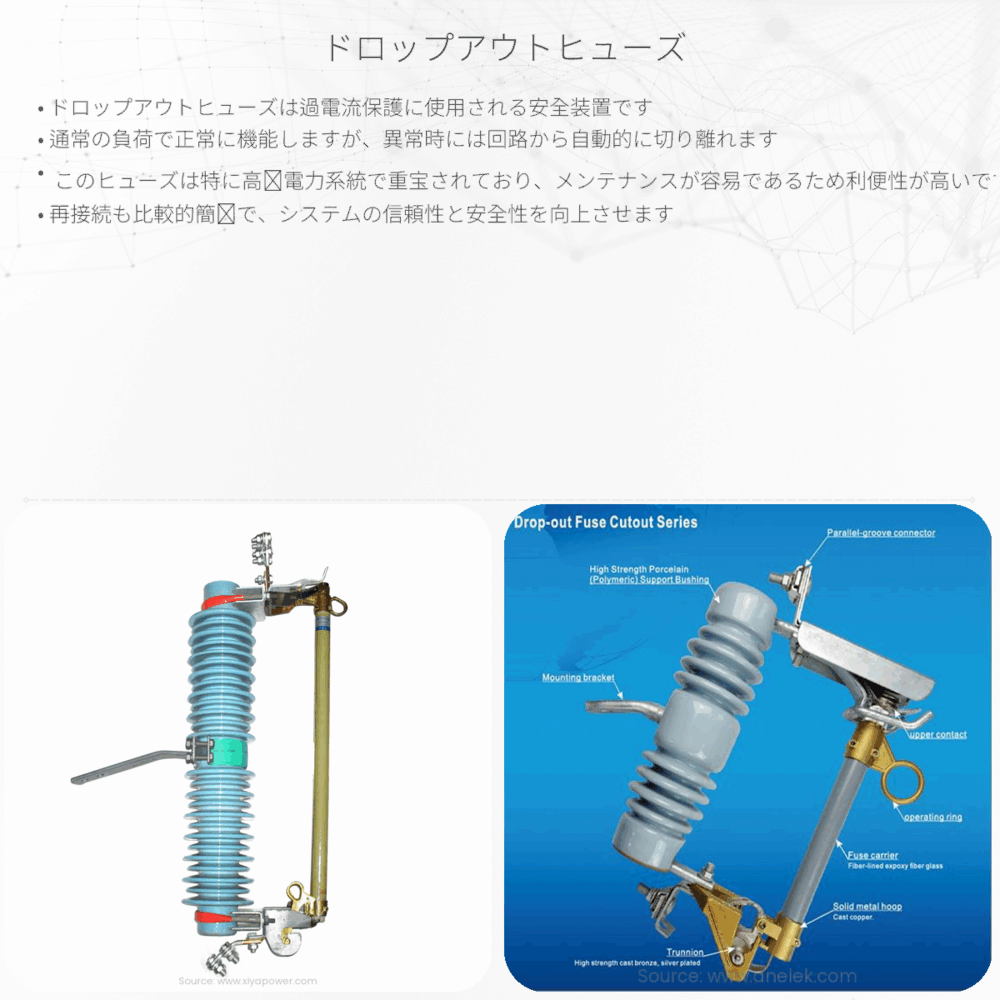

ドロップアウトヒューズとは？
ドロップアウトヒューズは、過電流保護装置の一つで、特に配電線系統でよく見られます。このヒューズは、通常、可動接触部と固定接触部から構成されており、可動接触部はヒューズ要素によって支えられています。ヒューズ要素は過電流によって溶断することができ、その結果、可動接触部が落下し、回路が開きます。これにより、電流が自動的に遮断され、過電流による損傷や火災などから電気設備が保護されます。
どのように機能するのか
ドロップアウトヒューズの機能はシンプルですが効率的です。正常な運行時はヒューズ要素が電流を伝え、可動接触部と固定接触部が閉じた状態を保ちます。電流が設計された限界を超えると、ヒューズ要素の温度が上昇し、溶断温度に達するとヒューズ要素が溶けて断線します。ヒューズ要素が断線すると、可動接触部が重力の作用で下方に落下し、回路が開いて電流が流れなくなります。
ドロップアウトヒューズのメリット
- 即時の遮断：過電流が発生すると、ヒューズが即座に溶断され、回路から電流が遮断されます。これにより、短絡や過負荷から機器を迅速に保護することができます。
- メンテナンスの容易さ：ヒューズ要素の交換が容易で、設備が速やかに再稼働できます。
- 単純で信頼性の高い設計：複雑な機構を必要としないため、故障率が低く信頼性が高いです。
- 経済的：他の遮断装置と比べて、比較的低コストで導入が可能です。
主な用途
ドロップアウトヒューズは多くの電気設備で用いられており、特に以下のような用途で重宝されています。
- 低圧・中圧配電系統における過電流保護。
- 変電所の入出力側における保護。
- 特定の電気機器だけを隔離するための局所的な保護。
ドロップアウトヒューズは、シンプルでありながら効果的に電気回路を守る重要な役割を担っています。そのため、電力を扱う各所で見かけることが多くなっています。次世代の電気設備においても、この類の保護装置がさらに進化し、より高度な機能を持つものになることが期待されています。
電気と磁性の世界は複雑で多様ですが、その基礎を理解することで私たちの身の回りの技術がどのように機能しているのかを見いだすことができます。ドロップアウトヒューズの原理は、物理学と工学の素晴らしい応用例といえるでしょう。
