ドットマトリックスディスプレイの原理とその応用について解説する記事。LEDやLCDの使い方、電気と磁気の基礎知識に焦点を当てています。

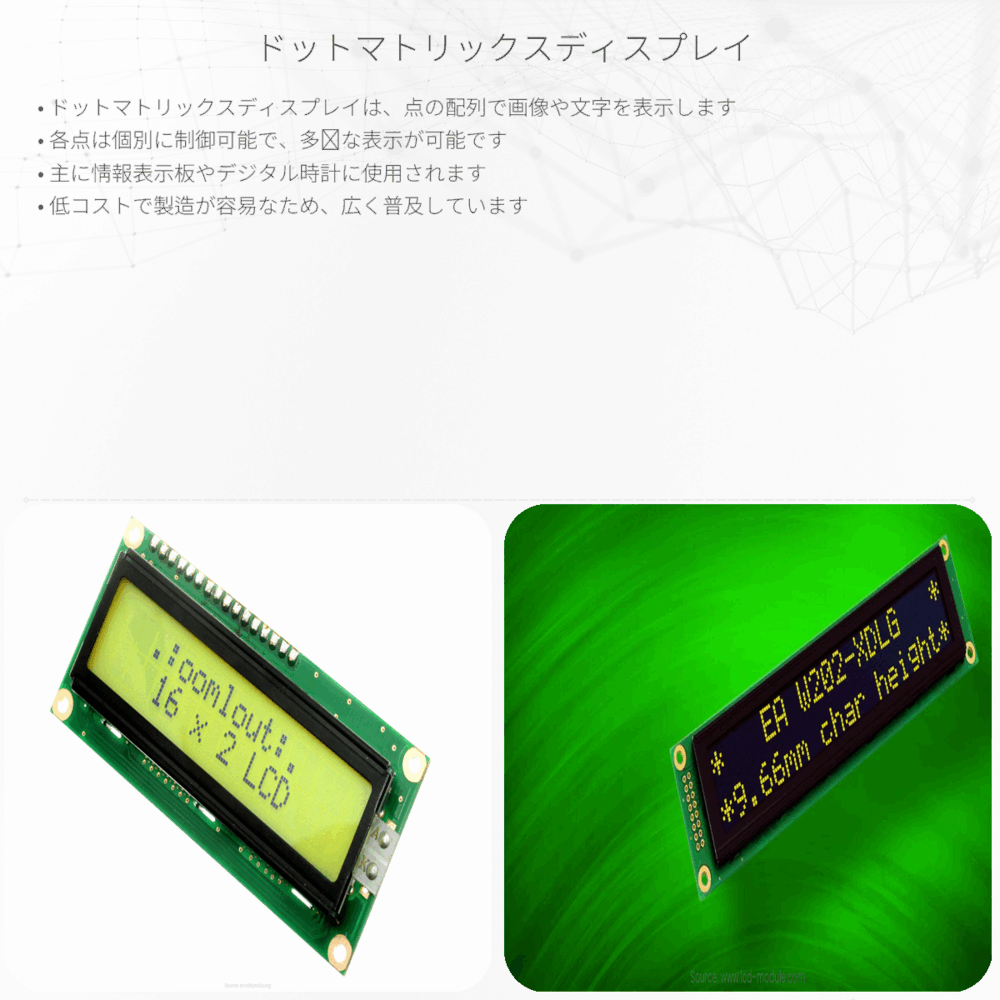

ドットマトリックスディスプレイとは
ドットマトリックスディスプレイは、点の配列（マトリックス）を用いて文字や画像を表示する一種のディスプレイ技術です。このディスプレイは、小さなライト（LEDやLCDなど）をグリッド状に配置し、それぞれの点（ドット）を個別に制御することで、情報を視覚化します。電光掲示板、デジタル時計、計算機、そして初期の携帯電話やゲーム機にも使用されていました。
電気と磁気の基本
ドットマトリックスディスプレイの動作原理を理解する前に、電気と磁気の関係について基本的な知識を身につけることが重要です。電気とは、電荷が移動することによって生じるエネルギーの一形態であり、この移動は電流と呼ばれます。磁気は、電流が流れることによって周囲に生じる力の場であり、電流と磁場は互いに影響を及ぼし合います。
ジェームズ・クラーク・マクスウェルが確立した電磁気学の方程式は、電場と磁場の関係を数学的に説明しています。これらの方程式によれば、時間変化する電場は磁場を生じ、変化する磁場は電場を生じるとされています。この相互作用が電磁波を生み出し、光を含むさまざまな形のエネルギー伝達を可能にしています。
ドットマトリックスディスプレイの原理
- LEDマトリックス
- LCDマトリックス
LED（発光ダイオード）マトリックスディスプレイは、多数のLEDを使用しています。それぞれのLEDは、電流を流すことで光を発し、この光のオン・オフを制御することで文字や画像を表示します。
LCD（液晶ディスプレイ）マトリックスは、LEDと違い、バックライトの光を利用して画像を表示します。液晶セルが電圧に応じて配置を変え、光を遮ることでドットが形成されます。
電気と磁気の利用
ドットマトリックスディスプレイでは、電磁気の原理が重要な役割を果たしています。例えば、LEDは半導体材料の一種であり、特定の状態で電流を流すと光を放射します。このプロセスは電子と正孔の組み合わせ（再結合）により発光が起こり、必要な電気の流れを制御することで表示を行います。
LCDの場合、液晶の分子は電場に敏感であり、電圧が適用されるとその方向が変わり、光の透過率が変化します。この性質を利用して、ドット単位で光を通すか遮るかを制御し、画面上に必要なパターンを作り出します。
結論
ドットマトリックスディスプレイは、電気と磁気の基本原理を応用し、現代の表示技術の基礎を形成してきました。電流と磁場の相互作用を巧みに制御することにより、さまざまな電子デバイスで情報を視覚化することが可能となっています。この技術の理解は、ディスプレイ技術の進化をさらに推進するための出発点となるでしょう。
