トロイダルコア電流センサについて解説し、その構造、働き、利点、さまざまな応用分野での用途を紹介します。
トロイダルコア電流センサとは

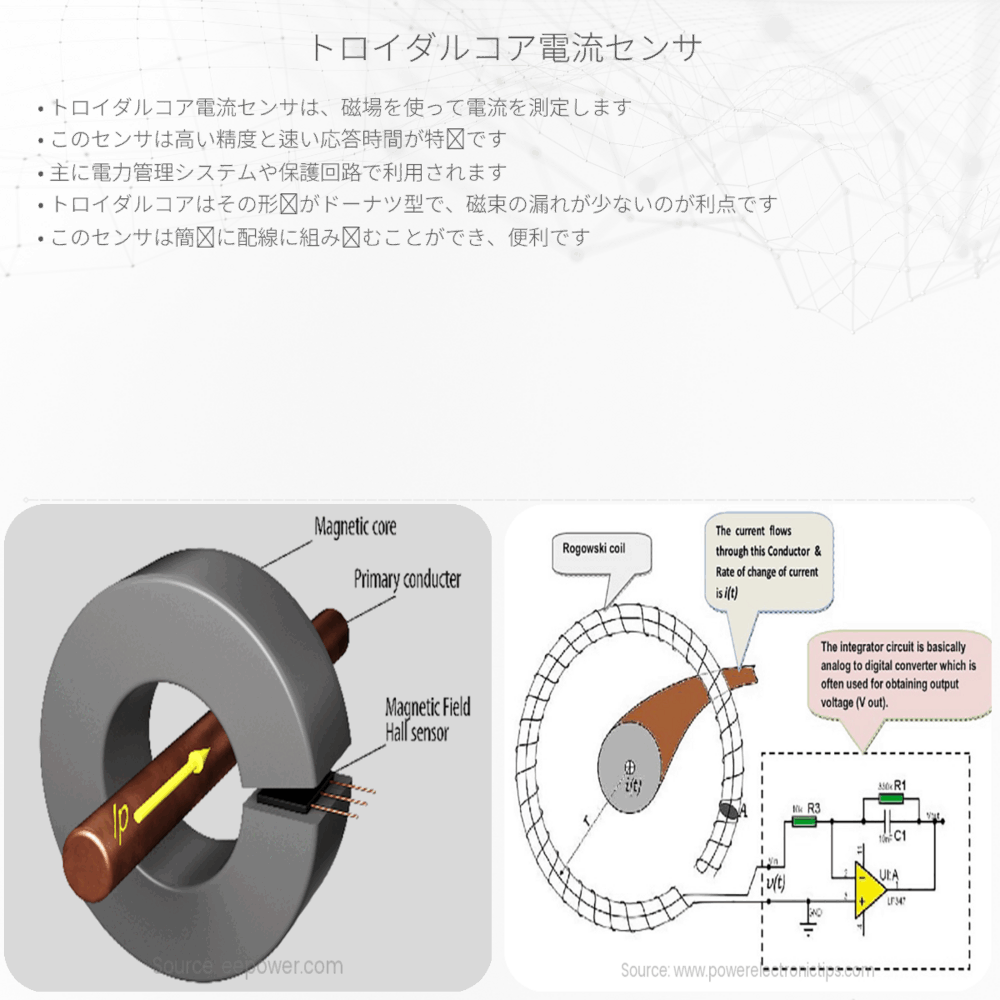

トロイダルコア電流センサは、電流の測定に用いられる装置の一つです。このセンサの基本的な構造は、ドーナツ形（トロイダル形）の磁気コアを使用し、そのコアを通る電流の大きさを感知するために設計されています。トロイダルコア電流センサは、通過する電流が作る磁場を検出し、それを電圧信号に変換します。この信号は、電流の強さを表しており、電子機器によって読み取ることができます。
トロイダルコア電流センサの働き
トロイダルコア電流センサの動作原理はアンペールの法則に基づいています。アンペールの法則によると、電流を通過する導体の周りには磁場が生じます。この磁気コアを通る電流によって発生した磁場は、コアに巻かれたコイルに電圧を誘導します。この現象はファラデーの電磁誘導の法則によって説明され、次のような数式で表されます。
\[ V = -N * \frac{d\Phi}{dt} \]
ここで、\( V \)は誘導された電圧、\( N \)はコイルの巻数、\( \frac{d\Phi}{dt} \)は時間に対する磁束の変化率です。
トロイダルコア電流センサの利点
トロイダルコア電流センサは、非接触で電流を測定できるため、電流を流す導体に直接触れることなく測定が可能です。これにより、高電圧や大電流の測定が安全に行えます。また、トロイダルコアは磁場をその内部に閉じ込めるため、外部からの電磁干渉を受けにくく、精度の高い測定が期待できます。
- 非侵襲的測定
- 高い電磁干渉防止能力
- ハイレンジ電流の安全な測定
トロイダルコア電流センサの応用
トロイダルコア電流センサは多くの実用的なアプリケーションに用いられています。例えば、電力業界においては、送電線の電流を監視したり、電子部品のテストで使用されたりします。また、家庭用電気管理システムや再生可能エネルギーの監視にも利用されています。
- 送電線の電流監視
- 電気機械の性能テスト
- 家庭用電力管理システム
- 太陽光発電などの再生可能エネルギーシステム
このようにトロイダルコア電流センサは、その精度と安全性から電流測定を必要とする多様な分野で不可欠なツールとなっています。電気と磁気の基本法則を応用して構築されたこのセンサ技術は、現代社会における電力管理・監視をより効率的で安全なものにしており、将来も引き続き重要な役割を担っていくと思われます。
