トランジスタを使用した電流レギュレータの概念と設計方法をわかりやすく解説し、バイポーラトランジスタで安定した電流を供給する技術について説明します。

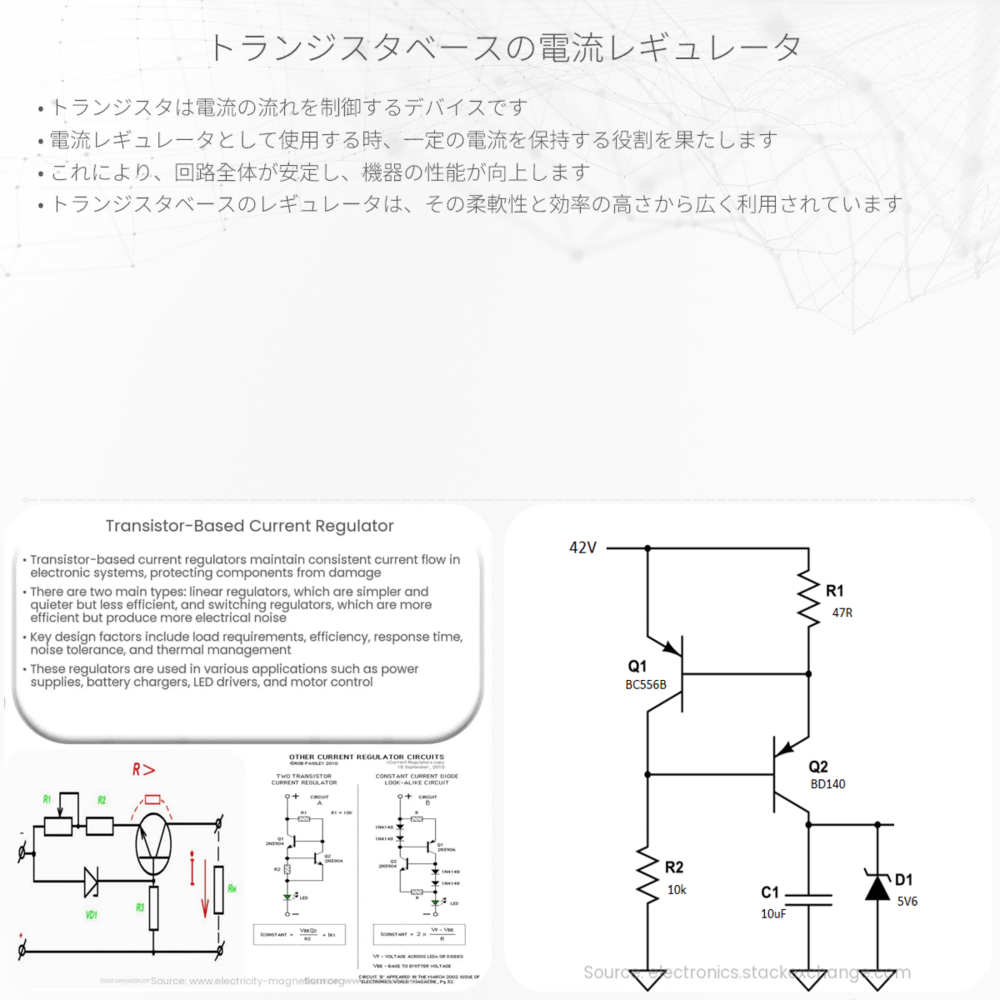

トランジスタベースの電流レギュレータの基本
電流レギュレータは、電子回路において一定の電流を供給するための重要なコンポーネントです。トランジスタはそのようなレギュレータの設計において中心的な役割を担っています。トランジスタには、主にバイポーラトランジスタ（BJT）とフィールドエフェクトトランジスタ（FET）の2種類がありますが、今回はBJTを使用した電流レギュレータについて解説します。
バイポーラトランジスタの働き
バイポーラトランジスタは、小さな入力電流を利用して大きな出力電流を制御する半導体デバイスです。トランジスタにはエミッタ、ベース、コレクタの3つの端子があります。ベースとエミッタ間に適切な電圧を印加することで、エミッタからコレクタへ電流が流れます。この特性を利用して電流をレギュレートすることができます。
電流ミラー回路
トランジスタを使用した一般的な電流レギュレータは、電流ミラー回路です。電流ミラーは2つのトランジスタを使用し、参照電流に基づいて一定の出力電流を生成する仕組みです。以下にその基本的な原理を示します。
- 最初のトランジスタ（トランジスタ1）は参照電流源に接続されます。
- 2つのトランジスタは同じ特性を持つように製造され、また物理的に近い位置に配置されているため、温度などの外部の変動に対して同じように振る舞います。
- トランジスタ1のコレクタ電流は、トランジスタ2のベース電流として使われます。
- トランジスタ2のコレクタ電流がレギュレートされた出力電流となります。
この回路は、入力側の変動に対して出力の電流を安定させることができ、多くのアプリケーションで使用されています。
電流レギュレータの設計
トランジスタベースの電流レギュレータを設計する際には、次の点を考慮する必要があります。
- 設計したい電流レベルに適したトランジスタを選定します。
- トランジスタの最大定格などの仕様を考慮し、部品が損傷しないようにします。
- 回路への入力電圧や参照電流が適切であることを確認します。
- 温度変動や製造ロットのばらつきに対する安定性を向上させるための手法を講じます。
正確な電流レギュレーションを実現するためには、回路設計だけでなく、品質の高いトランジスタの選定も重要です。また、安定した電流供給が要求される高精度なアプリケーションでは、温度補償やノイズ除去などの追加の回路が必要となることもあります。
まとめ
トランジスタベースの電流レギュレータは、安定した電流供給を目的とした電子回路にとって不可欠な要素です。その設計と実装には、トランジスタ特有の動作原理を理解し、回路の要件を満たすよう慎重に部品を選択することが求められます。トランジスタを使った回路設計は、今後も多くの技術分野で重要な役割を担い続けるでしょう。
