デュアルゲートMOSFETは高精度な電流制御が可能な半導体デバイスで、2つのゲートにより高周波アプリケーションに適しています。
デュアルゲートMOSFETとは何か
デュアルゲートMOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)は、電界効果トランジスタ(FET)の一種で、2つのゲートを持つことが大きな特徴です。通常のMOSFETが1つのゲートを用いて電流を制御するのに対し、デュアルゲートMOSFETは2つのゲートを使ってより精密な電流制御が可能です。そのため高周波数でのアプリケーションや、電気回路における増幅器としてよく用いられます。
デュアルゲートMOSFETの構造
デュアルゲートMOSFETの構造を簡単に説明すると、通常のMOSFETと同様に、ドレイン(Drain)、ソース(Source)、ゲート(Gate)の3つの端子があります。しかし、デュアルゲートMOSFETはその名の通り、2つのゲート端子を持っています。この2つのゲートは電流の流れを制御する役割を持ち、その動作はMOSFETの基本原理に従っています。これにより、1つのゲートだけではなく、2つのゲートの電圧を変えることで、より緻密な電流制御が可能となります。
デュアルゲートMOSFETの原理
デュアルゲートMOSFETの動作原理は、ゲートにかけられた電圧によりチャネルの電子の流れをコントロールすることに基づいています。ソースからドレインへの電子の流れ（ドレイン電流Id）は、2つのゲート間の電圧（Vg1, Vg2）によって変化します。1つのゲートに印加される電圧が十分高ければ電子はドレインへと流れますが、いずれかのゲート電圧が低ければ電流は遮断されます。このようにして、ドレイン電流は以下のように数式で示される関係に従います。
Id \(\propto (Vg1 – Vth1) * (Vg2 – Vth2)\)
ここで、Vth1とVth2は、それぞれゲート1とゲート2のしきい値電圧(閾値電圧)です。
デュアルゲートMOSFETの応用

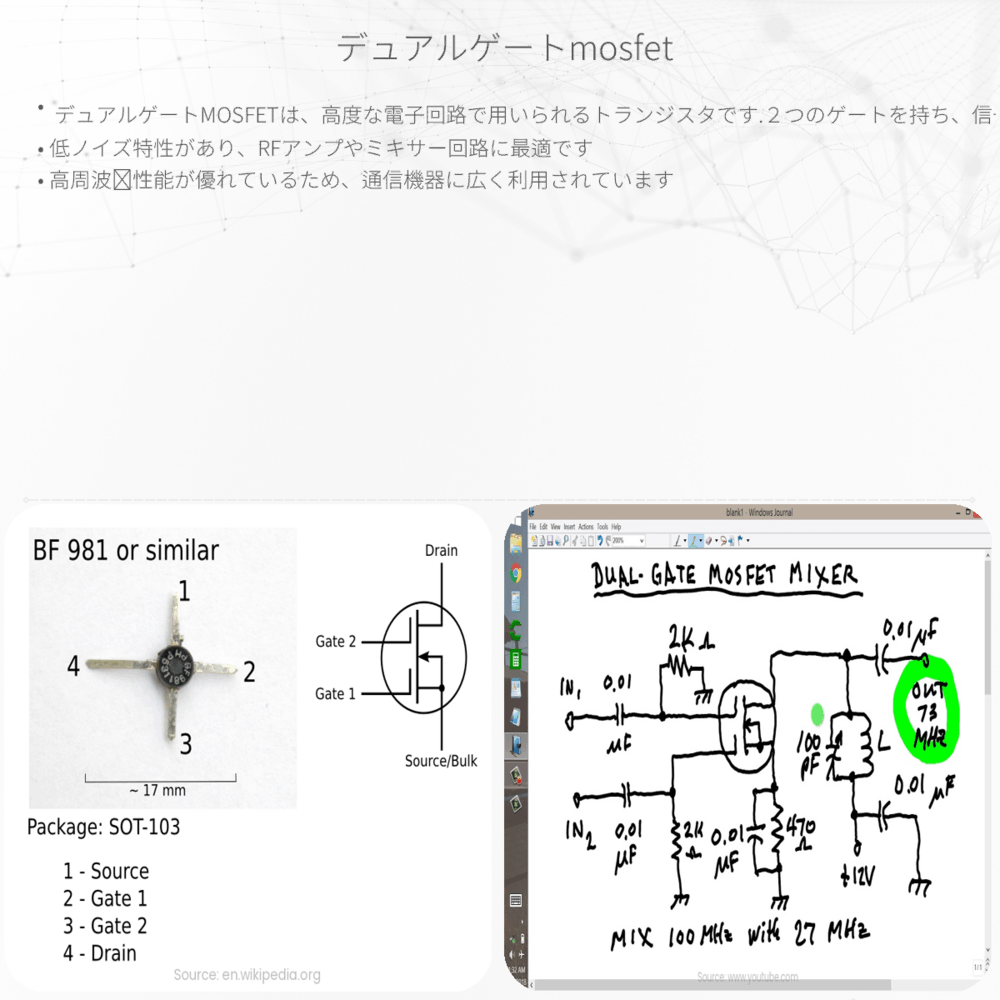

デュアルゲートMOSFETは特に、高周波増幅器やミキサーとしての応用があります。高周波数の信号を扱う際に、1つのゲートで増幅器の利得を設定し、もう1つのゲートでその増幅を調整する、というような使い方ができます。これにより、より広範囲な周波数帯で対応する電子機器の開発が可能になります。また、シグナルをより精密にコントロールする必要があるデジタル回路においても優れた特性を発揮します。
まとめ
デュアルゲートMOSFETは2つのゲートを用いることで、一般的なMOSFETに比べて精密な電流制御が可能な半導体デバイスです。このより高度な制御性により、高周波数で動作する電子回路の設計や、信号の精度が求められるデジタル機器など、幅広い応用が期待されています。デュアルゲートMOSFETの理解と活用は、次世代の電子工学にとって非常に重要と言えるでしょう。
