デジタルマルチプレクサの概要、構造、動作原理、およびコンピュータシステムや通信技術における多様な応用を解説します。
デジタルマルチプレクサの基礎
デジタルマルチプレクサとは、複数のデジタル信号をひとつの共有チャネルに組み合わせて送信するためのデバイスです。これは、限られた通信チャネルを効率的に使用するために、特にデジタル回路設計において重要な役割を果たします。デジタルマルチプレクサは、選択された入力信号を単一の出力ラインにルーティングする機能を有し、特定の入力信号を選択する際に複数のデジタル制御信号を使用します。

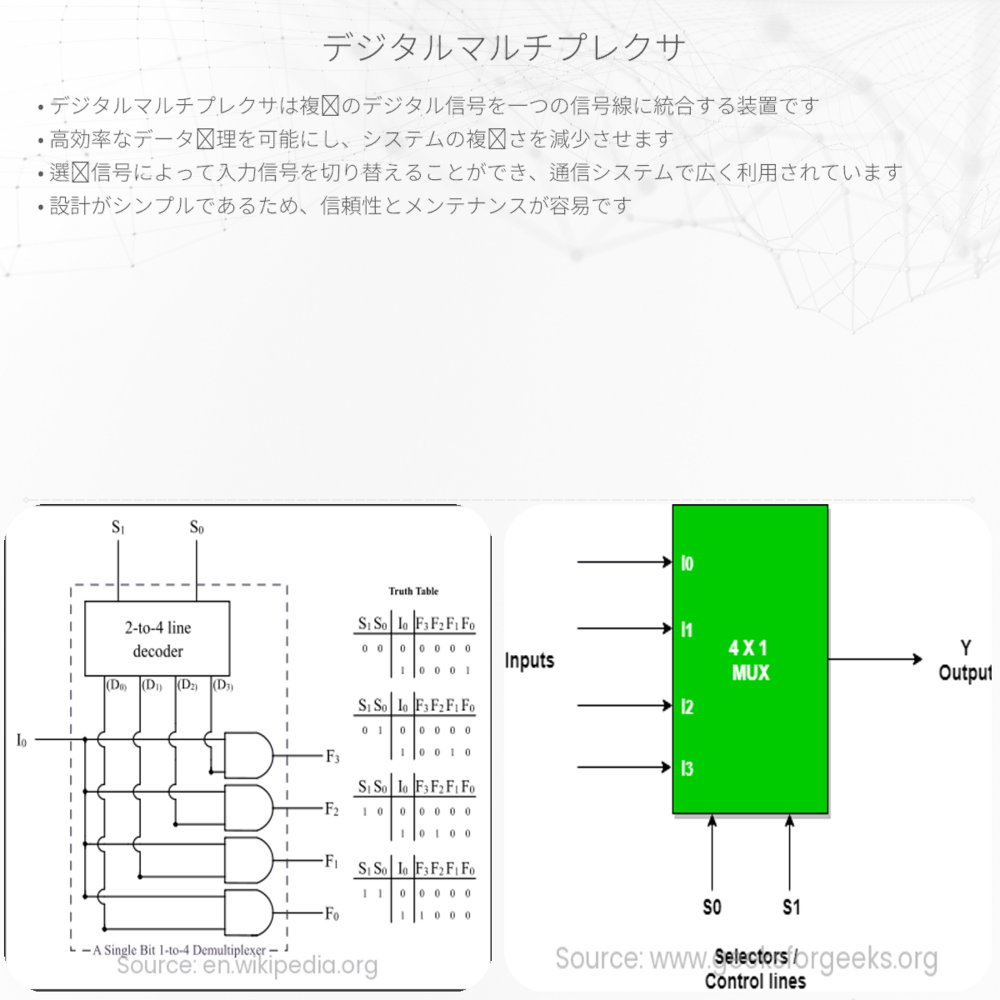

デジタルマルチプレクサの構造と動作
デジタルマルチプレクサは、以下の主要なコンポーネントで構成されています：
- データ入力ライン – マルチプレクサのデータ入力ラインは、デバイスのデータを提供します。2^n の入力ラインがある場合、マルチプレクサは n ビットの選択ラインによって制御されます。
- 選択ライン – 選択ラインは、どのデータ入力ラインがアクティブになるかを決定します。選択ラインのビット数によって、どれだけ多くの入力ラインがあるかが決まります。
- 出力ライン – このラインは、選択されたデータ入力をデバイスの次の段階に送ります。
マルチプレクサの動作は、制御信号または選択ラインの値によって決まります。これらの選択ラインの異なる組み合わせが、入力ラインの中から一つを出力ラインに接続します。マルチプレクサの構造はスイッチの配列と考えることができ、それぞれのスイッチはデジタルロジックによって統制されます。典型的なマルチプレクサの論理表現は、論理ゲートを使用して行われます。
デジタルマルチプレクサの応用
デジタルマルチプレクサは、デジタルシステム内でのデータ処理と情報の流れを管理するために使用されます。以下はその応用例です：
- コンピュータのデータバスの制御に用いられ、特定のデータを任意の時点でプロセッサに送信することを可能にします。
- 通信システムにおいて信号を一つの送信線に多重化し、帯域幅を効率よく使うために重要な役割を担います。
- 複数のセンサからの読み取りを一つのマイクロコントローラピンに送信する際に、回路を単純化することに寄与します。
エレクトロニクスにおいて、デジタルマルチプレクサの理解は多くのデジタル装置やシステムの動作原理を掴むために不可欠です。電気と磁気の原理を応用したこのようなデバイスは、今日の高度な通信技術と情報処理技術の根底にあります。
