デジタルアナログ変換器（DAC）の概要と原理、種類、応用について解説します。DACはデジタル信号をアナログに変換する重要な電子装置です。

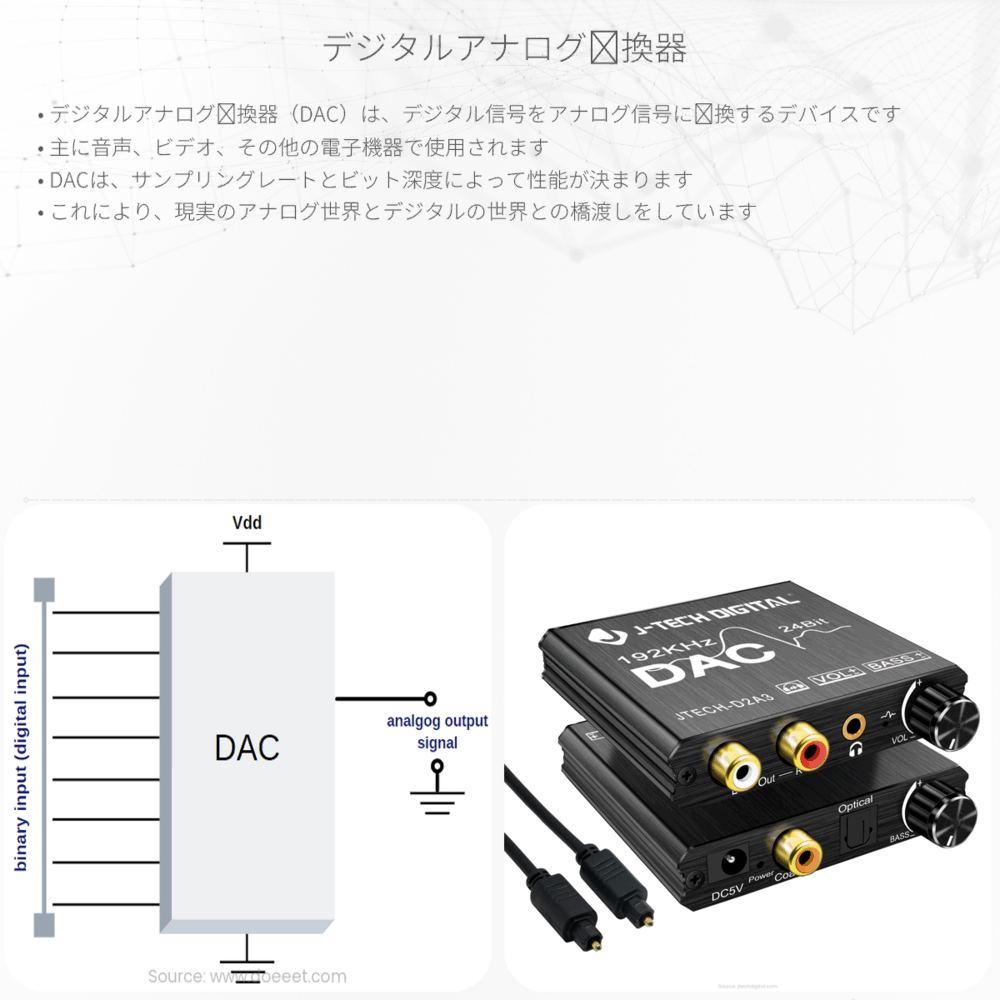

デジタルアナログ変換器（DAC）とは
デジタルアナログ変換器（DAC）とは、デジタル信号をアナログ信号に変換する電子装置のことです。デジタル信号とは、0と1の二進数で表される情報のことで、コンピュータやデジタル機器内部で広く使用されています。一方、アナログ信号は連続的な電気信号であり、音声や映像など、我々が感じる自然界の信号を反映しやすい形です。デジタルデバイスで処理された情報を私たちの日常で使われるアナログ形式に変換するためにDACが必要とされています。
デジタルアナログ変換器の原理
DACの基本的な原理は、デジタルコードを受け取り、それに対応するアナログ電圧や電流を生成することです。例えば、音楽再生デバイスでは、デジタルオーディオデータをアナログ音声信号に変換し、スピーカーやヘッドフォンを通じて音を再生します。
変換過程は、基本的に次のステップで成り立っています：
- デジタルデータを受け取る。
- デジタルデータを解析し、アナログ信号に対応する値を決定する。
- アナログ信号を生成する。
DACの種類
DACにはさまざまなタイプがあり、それぞれに特徴があります。一般的な種類には次のものがあります。
- ウエイト型（抵抗加重型）DAC
- R-2Rラダー型DAC
- 積分型（シグマデルタ型）DAC
ウエイト型DACの動作原理
ウエイト型DACは、ビットごとに異なる重み付けをした抵抗を用いることでアナログ電圧を出力します。各ビットが特定の電圧値に相当し、それらの合計によって最終的なアナログ値を得ます。
R-2Rラダー型DAC
R-2Rラダー型DACは、精度が高く、デジタルビットへの変更がアナログ出力に直線的な関係を持つことが特長です。このタイプは、一定の抵抗値Rとその2倍の値2Rを使い、ビット反転のような簡単な操作でアナログ信号を生成できます。
積分型DACの特徴
積分型（シグマデルタ型）DACは、非常に高い分解能が求められるオーディオや精密測定に使われることが多いです。デジタル信号を一連のパルス列に変換し、それらの時間的平均値としてアナログ信号を作り出します。
DACの応用例
DACは電子機器の至る所で利用されており、以下はその具体例です。
- オーディオプレーヤー：デジタル音楽データをアナログ音声に変換します。
- テレビ：デジタル放送の信号をアナログ画像及び音声信号に変換します。
- 携帯電話：デジタル通信データを人の声や音に変換します。
- 電子計測機器：デジタル計測データをアナログ信号にして、読み取りやすい表示を可能にします。
まとめ
デジタルアナログ変換器は、現代の電子機器において不可欠なコンポーネントです。デジタル技術とアナログ世界を橋渡しする役割を果たし、多岐に渡る応用が可能となっています。この記事がDACの基本的な理解に役立ち、電子機器がどのように動作するかの理解を深める一歩となることを願っています。
