テストプローブのガイド: この記事では、電気工学の必須ツールであるテストプローブの機能、種類、使い方を初心者にもわかりやすく解説します。

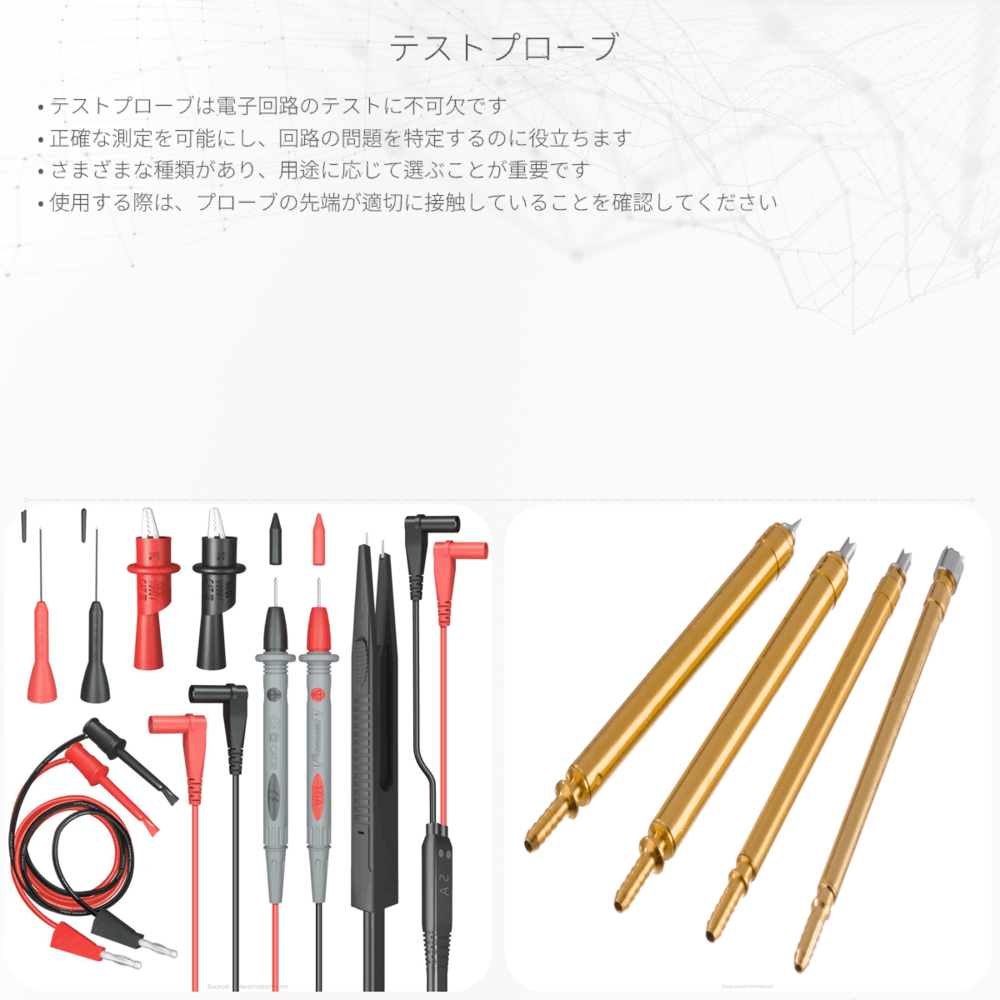

テストプローブとは
テストプローブは電気工学における重要なツールで、電子機器の信号を測定したり、回路の特定部分にアクセスしたりする際に使用されます。これによりエンジニアは、回路が正しく機能しているか、コンポーネントが正確な電圧や電流を受け取っているかを調べることができます。
テストプローブの種類
- パッシブプローブ：一般的なテストプローブで、オシロスコープとシグナルソースを接続するために使用されます。
- アクティブプローブ：電子回路からの弱い信号を測定するために、増幅機能を組み込んだ高性能なプローブです。
- ディファレンシャルプローブ：二つの異なる点の電位差を安全に測定するために使用されます。
- カレントプローブ：電流測定に特化したプローブで、磁場を利用して電流を測定します。
テストプローブの使い方
テストプローブの使い方は、測定したい信号や回路によって異なりますが、基本的な手順は以下の通りです。
- 電源がオフの状態でプローブをオシロスコープやマルチメータに接続します。
- プローブの先端を測定したい回路のポイントに触れさせます。
- 測定装置の画面に表示される信号や値を読み取ります。
電気と磁気の基本
テストプローブを理解するためには、電気と磁気の関係について基本的な知識が必要です。
電気は、電子の流れによって生じる現象です。電子は原子の外側を回っており、これらが動くことで電気が発生します。
磁気は、電流が流れることによって生じる力の一形態であり、電磁石や永久磁石によって作られます。電流が流れると、その周囲に磁場が形成されます。
テストプローブの中でも、特にカレントプローブはこの電流によって生じる磁場を利用しています。カレントプローブは測定対象の回路を取り巻くように磁場を検出し、その強度から電流の値を計算します。
まとめ
テストプローブは、電気信号を正確に測定するために開発されたツールであり、電気工学や電子工学で不可欠なものです。適切なプローブを選び、正確な測定を行うことで、回路設計の問題点の特定や、電子機器の性能検証に役立ちます。これによって、電気と磁気の不思議な世界をより深く理解し、技術開発を進めることができるのです。
