ダイヤフラムレベルセンサーとは
ダイヤフラムレベルセンサーは、液体や粉体のレベルを測定するために使われる装置の一つです。このセンサーは、容器内部の圧力変化を感知し、それを電気信号に変換することで、物質のレベルを検出します。この原理は電気と磁気の基本的な関係に基づいています。

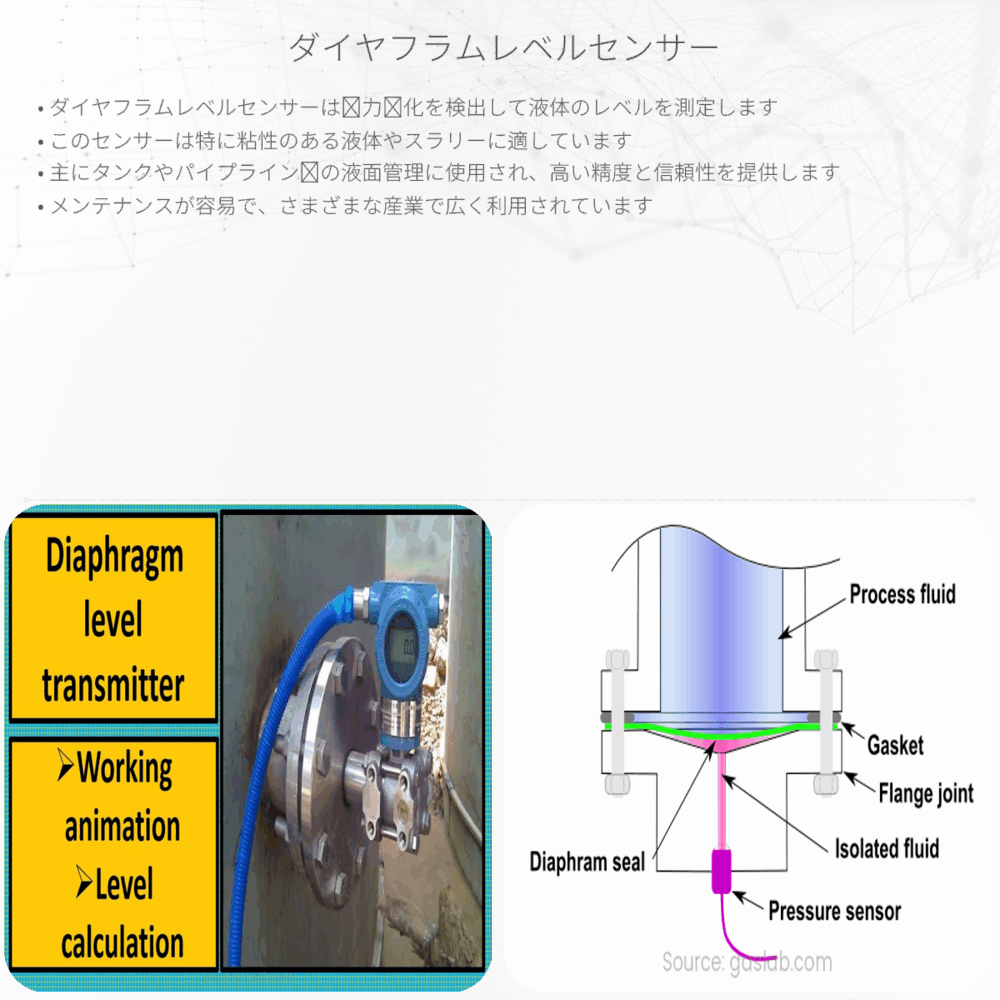

動作原理
ダイヤフラムレベルセンサーは、圧力がかかると変形する弾性のあるダイヤフラムと、その変形を検出する電気回路から構成されています。センサーは通常、容器の内側または外側に設置され、内部の圧力変化に応答してダイヤフラムが歪みます。この歪みは圧力センサーによって検出され、アナログやデジタルの電気信号に変換された後、レベルの測定値として表示や制御システムへ送信されます。
電気と磁気の役割
ダイヤフラムレベルセンサーの電気回路は、ピエゾ抵抗素子や静電容量の変化を利用することがあります。これらは、ダイヤフラムの物理的変形を電気的変化へと変換するための素子であり、電気と磁気の法則を用いています。例えば、ピエゾ抵抗素子は物質が力を受けることでその抵抗値が変わり、この変化を利用して圧力を検出します。また、静電容量型センサーは、ダイヤフラムの変形によって二つの導電板間の隔たりが変わり、その結果として生じる静電容量の変化を検出します。
用途
- 工業プロセス：製造業での容器内液体や粉体の量を監視・制御。
- 医療機器：点滴などの流液管理、体内の圧力測定。
- 自動車業界：エンジンのオイルや燃料のレベルの監視。
メリット
この種のセンサーは、直接的な液体の接触がないため、汚染のリスクが少なく、安定して測定することができます。また、部品の摩耗が少なくメンテナンスが容易であるため、長期間にわたって信頼性の高い動作を保証します。
まとめ
ダイヤフラムレベルセンサーは、電気と磁気の原理を利用して精密なレベル測定を行うことができるセンサーです。医療から産業まで、様々な分野で重要な役割を果たしており、技術の進歩によりその使用範囲は広がりつつあります。
