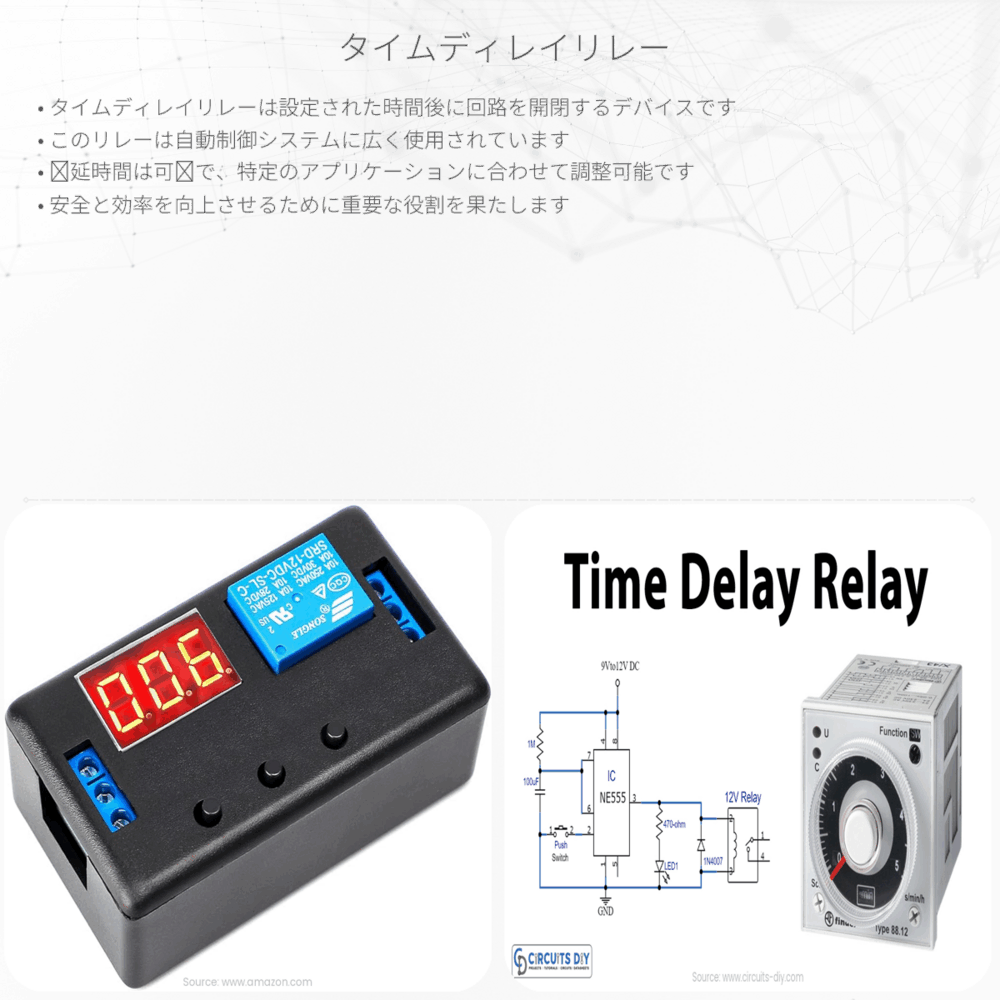

タイムディレイリレーの基礎
タイムディレイリレーは、電気回路における時間制御を行うための重要な電子部品です。このデバイスは特定の時間が経過した後に、電気信号をオンまたはオフにすることができます。産業界では、モーターの起動制御、照明システムの遅延消灯、アラームシステムなど多くの場面で利用されています。
タイムディレイリレーの種類
- オンディレイリレー (On-Delay Relay)：設定された時間が経過するとリレーが動作し、その後、負荷をオンにします。
- オフディレイリレー (Off-Delay Relay)：入力信号が停止した後、設定時間が経過するとリレーが動作し、負荷をオフにします。
- 間欠動作リレー (Interval Relay)：リレーが動作してから設定時間が経過すると、リレーが負荷をオンにし、さらに別の時間経過後にオフにします。
タイムディレイリレーの動作原理
タイムディレイリレーは、様々な方法でタイミング機能を実現しています。以下は最も一般的なタイミングメカニズムです。
- 電子式：内部の電子回路を使用して時間遅延を制御します。
- 空気圧式：空気圧のビルドアップまたは排出時間を利用して遅延時間を生成します。
- 電磁式：電磁石を利用して機械的タイマーを動作させます。
- 熱式：加熱されたバイメタルが曲がる時間を利用して遅延を計測します。
タイムディレイリレーの設定と利用
タイムディレイリレーの設定時間は通常、ダイヤル、ポテンショメータ、またはデジタルインターフェイスを使用して調整できます。配置する際には、リレーのタイプと制御したいイベントの性質を考慮する必要があります。例えば、モーター保護のためにオンディレイリレーを使用するとモーターへの負荷が段階的にかかるため、モーターを守ることができます。
タイムディレイリレーの選び方
タイムディレイリレーを選ぶ際は、以下のポイントを考慮することが重要です。
- 最大および最小遅延時間：アプリケーションに適した時間設定範囲を持つリレー。
- 電源電圧と負荷容量：リレーが動作するために必要な電源と、リレーがオン/オフできる最大負荷。
- リレーの接点構成：接点がノーマルオープン（NO）かノーマルクローズ（NC）か、または変化する必要があるか。
- 動作環境：環境条件に耐えうるリレーの材質と構造を選ぶ。
タイムディレイリレーの正しい選択と適切な設定により、電気回路の効率が大幅に改善されるだけでなく、機器の寿命を延ばすことにも繋がります。そのため、電気工学および機械工学の分野で重要な役割を果たします。
この記事を通してタイムディレイリレーの基本について理解し、次にこの様な装置を見かけたときや、何かのシステムを設計する際に有用な知識となることを願っています。
